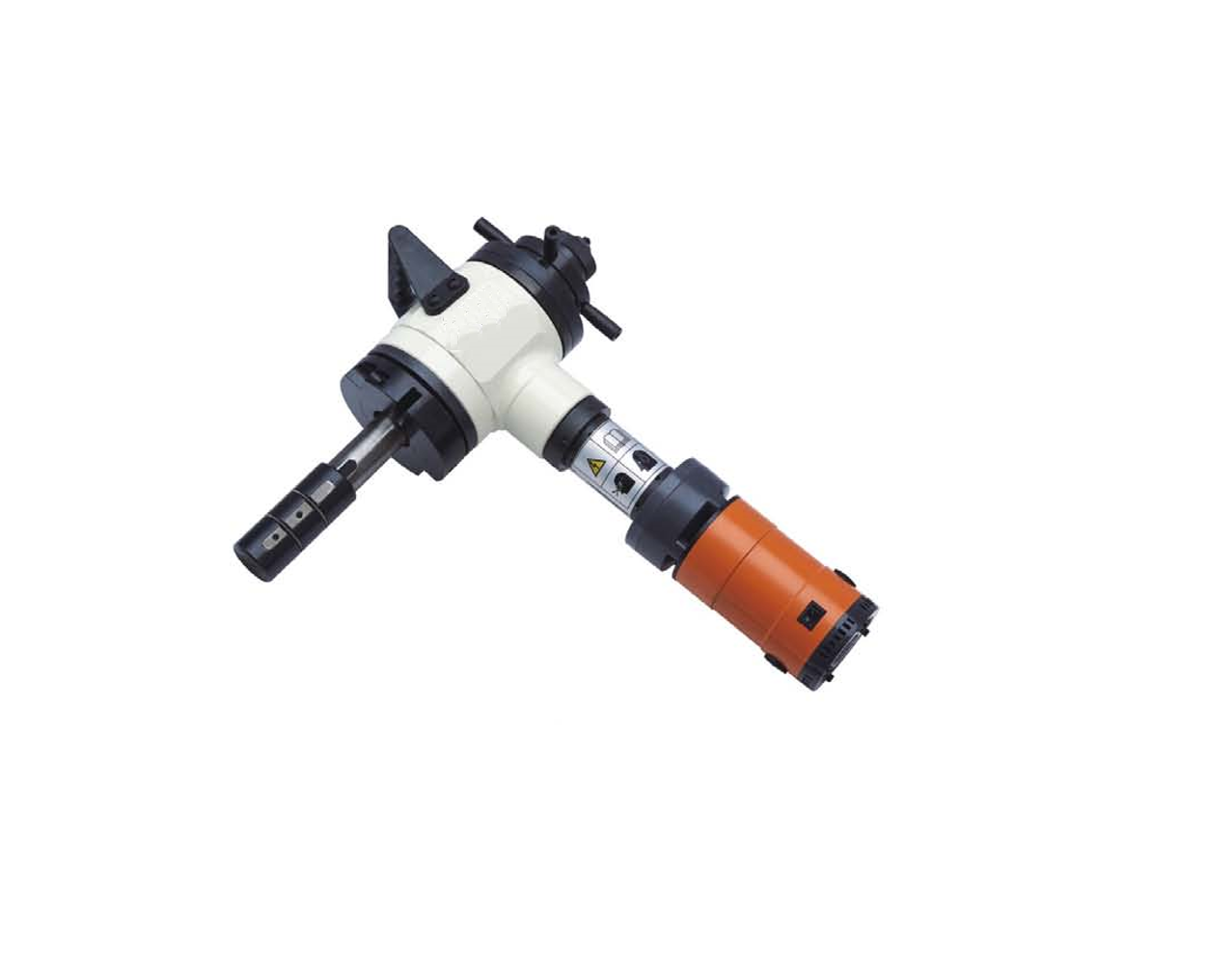

Фаскознімач для труб HUAWEI WELDING & CUTTING P3-PG 80

Переносний фаскознімач для обробки торців труб діаметром 16-1470 мм. Агрегат дає змогу знімати фаску із зовнішньої та внутрішньої крайки, виконувати торцювання й розточку внутрішнього діаметра.

Опис роботи фаскознімної машини: виконання зняття фаски та торцювання.

Процес оброблення крайки (зняття фаски або торцевування) відбувається в такий спосіб: обертанням маховика відбувається розведення кулачків, водночас фаскознімач закріплюється на внутрішній поверхні труби. Агрегат сам центрується і вирівнюється. Для тоціювання крайки в розрізники затискаються торцювальні різці (90 град.). Після увімкнення двигуна, різці підводяться плавним обертанням маховика вручну. Після вирівнювання крайки оператор розводить різці, вимикає апарат і знімає його з труби. Для зняття фаски (зовнішні або внутрішні) необхідно встановити фаскові різці з потрібним кутом. Фаску можна зняти повністю або залишити необхідне надходження.

Для одночасного виконання операцій із торцеювання і зняття фаски необхідно закріпити в один різці фасковий різець, а в другій торцювальний різець. Щоб за один прохід зняти фаску та вирівняти торцювальну поверхню під падіння, для цього фасочний різець виставляється з оперенням торцювального на необхідну величину.

Модельний ряд фаскознімачів для труб P3-PG представлений декількома моделями, для труб діаметром від 20 до 1470 мм, із товщиною стінки до 75 мм.
