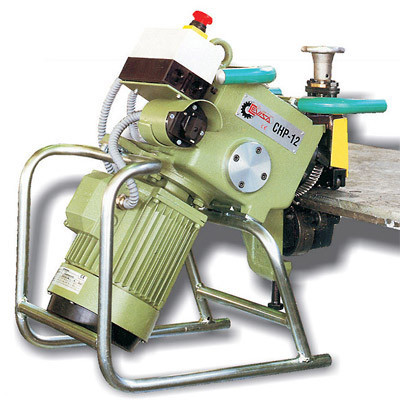

Кромкосколювальний агрегат CHP-12, CeVisa (Італія)

  • В наявності
  • Оптом і в роздріб
  • Код: CHP-12

247 910 ₴

Показати оптові ціни
+380 (67) 648-44-47
повернення товару протягом 14 днів за рахунок покупця
Кромкосколювальний агрегат CHP-12, CeVisa (Італія)
Кромкосколювальний агрегат CHP-12, CeVisa (Італія)
247 910 ₴
В наявності
+380 (67) 648-44-47
Опис
Характеристики
Інформація для замовлення

Крімколювальна машина CeVisa CHP-12 для підготовки крайок під зварювання

Кромкокривальний агрегат (фаскознімач) СНР-12 призначений для зняття фаски на листовій сталі під зварювання. Можливе оброблення односторонніх і двосторонніх крайок. Швидкість подавання дорівнює швидкості обертання фрези. Обробляється способом сколювання крайки спеціальною фрезою, якість одержуваної поверхні — груба. Фаскознімач може комплектуватися фрезами для роботи з вуглецевою сталлю, неіржавкою сталлю, а також алюмінієм.

Можливості фаскознімача:

У таблиці наведені технічні дані: яку фаску можна зняти фаскознімачем СНР-12 залежно від твердості матеріалу. Значення, що ґрунтуються в таблиці: а - кут фаски; w - ширина фаски; d - глибина фаски (катет); R — твердість металу;

  Вуглецева сталь
R = 40 Кг/мм2     R=50 Кг/мм2     R = 60 Кг/мм2
a w d w d w d
22.5° 12 11 10 9 8 7.5
30° 12 10 10 8.5 8 7
35° 12 9.5 10 8 8 6.5
37.5° 12 9 10 7.5 8 6
45° 12 8.5 10 7 8 5.5
  Неіржавка сталь
R=50 Кг/мм2    R = 60 Кг/мм2    R = 70 Кг/мм2
a w d w d w d
22.5° 6 5.5 5 4.5 4.2 3.8
30° 6 5 5 4.3 4.2 3.6
35° 6 5 5 4 4.2 3.5
37.5° 6 4.5 5 4 4.2 3.3
45° 6 4 5 3.5 4.2 3

Приклад: необхідно зняти фаску під кутом 30

° на заготовці з вуглецевої сталі з твердістю R = 50 кг/мм2. Необхідні дані з верхньої таблиці, вони наведені для вуглецевої сталі. У крайньому лівому стовпчику (градуси: а) є значення 30°. Від цього значенняуємо вліво за рядком до стовпчика R = 50 кг/мм2. Значення, які ми знаходитьмо: ширина фаски — 10 мм і глибина фаски — 8,5 мм. Тобто за заданих умов, можна отримати фаску завширшки до 10 мм і завглибшки до 8,5 мм.

Технічні характеристики

Товщина оброблюваних аркушів: 3 - 40 мм
Ширина фаски (мах діагональ): 12 мм
Кути оброблення: 22.50, 25.0, 30.0, 35.0, 37.5, 45.0°
Глибина зняття (у разі кута оброблення 45°): 8,7 мм
Швидкість зняття фаски: 2,6 м/хв
Напруга живлення електродвигуна: 380 В
Потужність привода фрези: 3000 Вт
Частота обертання валу двигуна: 1400 об./хв
Діаметр фрези: 93мм
Вага фаскознімача: 65 кг
Автоматичне подавання +
Можливість оброблення труб діаметром від 100 мм

Особливості кромокструючого верстата СНР-12

  • Фаскознімач має автоматичне подавання, що забезпечує однакову ширину фаски по всій довжині оброблюваної деталі.
  • Якщо оброблювана заготовка або конструкція мають великі розміри (наприклад сталевий лист), фаскознімач кріпиться прямо на неї, без допомоги додаткових пристроїв. Оператору необхідно лише направити фаскознімач від початку та зняти його наприкінці заготівки.
  • Якщо необхідно зняття фаски з двох боків аркуша, після проходу фаскознімача по верхній частині деталі досить просто перевернути його та запустити його у зворотному напрямку.
  • У разі великих обсягів роботи, коли необхідно обробляти крайку сталевого аркуша як зверху так і знизу, рекомендується використовувати комплект із двох моделей: СНР-12 і СНР-12G. Модель фаскознімача СНР-12G виготовлена в "перевернутому вигляді" — спеціально для зняття фаски з нижнього боку аркуша та комплектуються колісною підставкою, яка дає змогу застосовувати апарат, не підіймаючи його. Отже, маючи комплект із двох фаскознімачів — «звичайного» й «перевернутого», можна обробляти крайки з двох сторін, уникаючи трудомістких маніпуляцій із великою і важкою заготовкою.
  • Під час оброблення крайок на заготовках невеликого розміру фаскознімач встановлюється на робочому столі, а деталі подаються вручну.
  • Використовуючи спеціальне кріплення, фаскознімач може обробляти зовнішню крайку труби діаметром від 100 мм і знімати фаску під кутом 22.5, 30.0, 35.0, 37.5, 45°.

Комплектація

  • СНР-12 стандартно виготовлений для зняття фаски під кутом 30°.
  • Щоб знімати фаску під іншими кутами, застосовуються додаткові пристосування для кожного з кутів 22.5°, 35.0°, 37.5°, 45.0°.
  • Моделі з індексом "G" мають універсальний кутовий пристрій, що дає змогу плавно регулювати кут у діапазоні від 25° до 45°.

Основні
ВиробникCevisa
Країна виробникІспанія
Користувацькі характеристики
Гарантійний термін12
Додатковий сервісВстановлення — сервісне обслуговування
СтанНове
  • Ціна: 247 910 ₴
