Крихітний агрегат CHP-12 INV, CeVisa (Іспанія)

  • В наявності
  • Оптом і в роздріб
  • Код: CHP-12 INV

Ціну уточнюйте

+380 (67) 648-44-47

Замовлення тільки за телефоном

повернення товару протягом 14 днів за рахунок покупця
Крихітний агрегат CHP-12 INV, CeVisa (Іспанія)
Крихітний агрегат CHP-12 INV, CeVisa (Іспанія)
Ціну уточнюйте
В наявності
+380 (67) 648-44-47
Опис
Характеристики
Інформація для замовлення

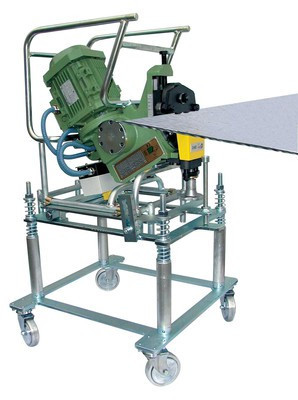

Крихітна машина для обробки кромок на листках сталі CHP-12 INV

CHP-12 INV це перевернута версія найбільш універсальної машини, CHP-12. Вона універсальна, гнучка, легко транспортується на своєму візку і готова зробити скоси на нижній частині плити. Ця машина виконує фаску за 2,6 м / хв. Для отримання конічних зварних швів 12 мм. У плитах товщиною до 40 мм. і 40Кг/м2 твердістю.

Таблиця внизу показує, які параметри можна отримати за допомогою станків моделі СНР 12G в залежності від твердості матеріалу. Значення у таблиці: а - кут фаскі; w - ширина фаски; d - глибина фаски (глибина роздільника) (катет); R - твердість металу;

  Вуглеродиста сталь
R=40 Кг/м2     R=50 Кг/м2     R=60 Кг/м2
a w d w d w d
22.5° 12 11 10 9 8 7.5
30° 12 10 10 8.5 8 7
35° 12 9.5 10 8 8 6.5
37.5° 12 9 10 7.5 8 6
45° 12 8.5 10 7 8 5.5



  Нержавіюча сталь
R=50 Кг/м2    R=60 Кг/м2    R=70 Кг/м2
a w d w d w d
22.5° 6 5.5 5 4.5 4.2 3.8
30° 6 5 5 4.3 4.2 3.6
35° 6 5 5 4 4.2 3.5
37.5° 6 4.5 5 4 4.2 3.3
45° 6 4 5 3.5 4.2 3



Приклад: необхідно зняти фаску під кутом 30 градусів на заготовці з вуглецю твердою R = 50 кг/м2. Потрібні дані з верхньої таблиці, вони приведені для вуглецевої сталі. У верхньому лівому стовпчику (градуси: а) знайдено значення 30 градусів. Від цього значення йде ліворуч по рядку до стовпчика R = 50 кг/м2. Значення, які ми знаходимо: ширина фаски - 10 мм і глибина фаски - 8,5 мм. Це означає, що за визначених умов можна отримати фаску завширшки 10 мм і глибиною до 8,5 мм.

Технічні характеристики

Перегляд обробки кромка
Швидкість відтворення 2,6 м/мін
Кут фаскі (min-max) 22.5°-45°
Максимальна ширина фаскі 12 мм
Товщина обробленого аркуша (min-max) 6-40 мм
Швидкість подачі 2,6 м/мін
Автоматичний подавальник +
Надійне кріплення на аркуш +
Електричний пристрій 2,2 кВт х 380 V х 3 фази
Можливість обробки труб від 100 мм
Діаметр блоку 93 мм
Вага 65 кг

Спеціальні

  • Фаскознімщик має автоматичну подачу, що забезпечує однакову ширину фаски по всій довгій деталі.
  • Якщо ви маєте великі розміри (наприклад, сталевий листок), фаскоснім кріпиться прямо на неї, без додаткових пристроїв. Оператору потрібно лише направити фаскозніматор від початку і зняти його в кінці заготовки.
  • При великих обсягах роботи, коли необхідно обробляти кромку сталевого листка зверху і знизу, рекомендується використовувати набір з двох моделей: СНР-12 і CHP-12 INV.
  • Модель файла CHP-12 INV зроблена в "перевернутому вигляді" - спеціально для знімання фаски з нижнього боку аркуша і комплектуються колісною підставкою, яка дозволяє застосовувати апарат не піднімаючи його. Таким чином, маючи комплект з двох фасимателів - « унікального» і « перевернутого», можна обробляти кромки з двох сторін, уникаючи трудомістких маніпуляцій з великою і важкою заготовкою.
  • Якщо ви розділите крихту на заготовці малого розміру, фаскознімник встановлюється на стільниці, а деталі подаються вручну.
  • За допомогою спеціального кріплення фаскознімець може обробити зовнішнє покриття труби діаметром від 100 мм і знімати фаску під кутом 22.5, 30,0, 35,0, 37,5, 45 градусів.
Основні
ВиробникCevisa
Країна виробникІспанія
Користувацькі характеристики
Гарантійний термін12
Додатковий сервісВстановлення — сервісне обслуговування
СтанНове
