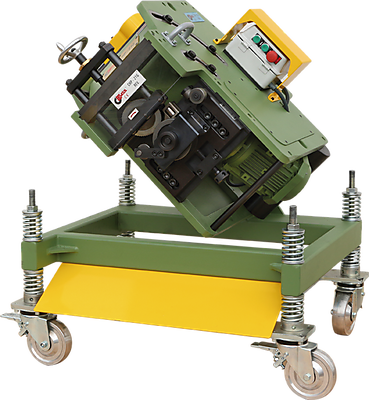

Кромколювальний верстат CHP-21G REV CeVisa (Іспанія)

  • В наявності
  • Оптом і в роздріб
  • Код: CHP-21G REV

Ціну уточнюйте

+380 (67) 648-44-47

Замовлення тільки за телефоном

повернення товару протягом 14 днів за рахунок покупця
Кромколювальний верстат CHP-21G REV CeVisa (Іспанія)
Кромколювальний верстат CHP-21G REV CeVisa (Іспанія)
Ціну уточнюйте
В наявності
+380 (67) 648-44-47
Опис
Характеристики
Інформація для замовлення

Кромколювальний верстат CHP-21G REV

Ця машина є модифікацією верстата СНР-21G. Відмінність її в тому, що вона дає змогу знімати фаску як із верхньої поверхні аркуша, так і з нижньої, тобто може працювати у "перевернутому" положенні. Водночас не потрібно жодних трудомістких маніпуляцій із заготовкою. Також машина вирізняється зниженим рівнем шуму — оператору під час роботи не обов'язково використання навушників.

 Таблиця внизу показує, які параметри можна отримати за допомогою верстатів моделі CHP-21G REV залежно від твердості матеріалу. Значення, що ґрунтуються в таблиці: а - кут фаски; w - ширина фаски; d - глибина фаски (глибина оброблення, катет); R — твердість металу.

  Вуглецева сталь
R = 40 Кг/мм2     R=50 Кг/мм2     R = 60 Кг/мм2
a w d w d w d
25° 20 18 16 14.5 13 12
30° 20 17.5 16 14 13 11
35° 20 16.5 16 13 13 10.5
37.5° 20 16 16 12.5 13 10
45° 20 14 16 11.5 13 9
x ° 20 w*cos a 16 w*cos a 13 w*cos a



  Неіржавка сталь
R=50 Кг/мм2    R = 60 Кг/мм2    R = 70 Кг/мм2
a w d w d w d
25° 9.5 8.5 8 7.5 7 6.5
30° 9.5 8 8 7 7 6
35° 9.5 8 8 6.5 7 6
37.5° 9.5 7.5 8 6.5 7 5.5
45° 9.5 6.5 8 5.5 7 5
x ° 9.5 w*cos a 8 w*cos a 7 w*cos a



Наприклад, нам треба зняти фаску з кутом 45°, заготівка — з вуглецевої сталі з твердістю R = 40 кг/мм2. Дивись верхню половину таблиці. У крайньому лівому стовпчику (градуси; а) є значення «45°». Від цього значенняуємо вправо за рядком до стовпчика R = 40 кг/мм2. Значення, які ми знайти, — це ширина фаски (у цьому прикладі — 20 мм) і глибина фаски (на цьому прикладі — 14 мм). Тобто за заданих умов (кут фаски 45° і заготівка з вуглецевої сталі з твердістю R = 40 кг/мм2) можна отримати фаску завширшки до 20 мм і завглибшки до 14 мм.

Технічні характеристики

Тип оброблення кромколювання
Швидкість оброблення 1,7 м/мин
Кут фаски (min-max) 20°-45°
Максимальна ширина фаски 20 мм
Товщина оброблюваного листа, (min-max) 9-50 мм
Автоматичне подавання +
Швидкість подавання 1,7 м/мин
Надійне кріплення на аркуші +
Електричний привод 2,95 кВт х 380 V х 3 фази
Можливість оброблення труб от 150 мм
Вага 430 кг

Особливості

  • Винятково зручна під час роботи з великорозмірними заготівками.
  • Вирізняється довгим терміном експлуатації завдяки міцній і надійній конструкції.
  • Як і всі машини лінійки, зручна в транспортуванні.
  • Під час роботи виробляє обмаль шуму (до 70 dB), тому оператору не потрібні навушники.
Основні атрибути
ВиробникCevisa
Країна виробникІспанія
Користувацькі характеристики
Гарантійний термін12
Додатковий сервісВстановлення — сервісне обслуговування
СтанНове
