Сегментні ручні листозгини

Сегментні листозгини

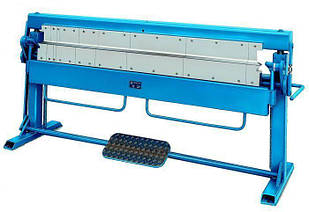

Ручні сегментні листозгини — це верстати з ручним приводом, які призначені для згинання металевих листів. Головною особливістю таких листогиб є наявність комплекту сегментів на притискному механізмі. Завдяки цьому на верстатах можна виконувати гибку окремих елементів листа з заданими розмірами, що дозволяє виготовляти вироби складних форм.

Основні вузли

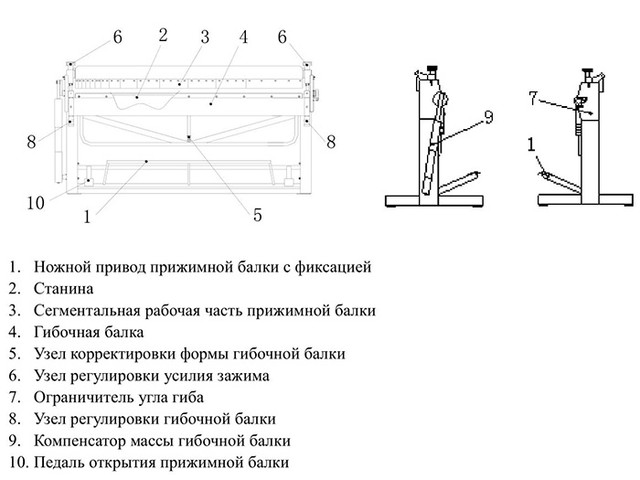

До основних елементів сегментних листозгинальних верстатів відносяться: сталева станина, на яку монтуються основні вузли, притискна, опорна і гибочна балки, вузол затиску притискної балки, вузол компенсатора гибочної балки, комплект сегментів різної ширини і додаткові вузли (компенсатори ходу, фіксатори і т. д.).

Принцип роботи сегментного листогиб

Перед початком будь гибочної операцією здійснюється настроювання сегментного листогиб. Вона полягає в установці на балку необхідного комплекту сегментів різної ширини таким чином, щоб при згинанні металевого листа вийшло виріб заданої форми. Для виконання операції заготовка фіксується між притискною і гибочної балкою в попередньо виставлених упорах. Далі за допомогою ручного привода здійснюється переміщення поворотного механізму до заданого кута, заготовка притискується до сегментів і обжимається. Потім відбувається повернення поворотного механізму в початкове положення і готовий виріб виймається з листогиб.

Універсальність сегментних листогиб На відміну від звичайних ручних листогиб сегментні листозгини вважаються обладнанням універсального типу, так як навіть самий простий сегментний листозгинальний верстат може виготовляти вироби різної конфігурації. Ручні сегментні листозгини часто використовуються для дрібносерійного виробництва коробок, кришок, піддонів, огороджувальних кожухів, зливових систем, прямокутних повітроводів, добірних елементів, вентиляційних коробів, корпусів різних пристроїв, заготовок коробчатих форм і т. д. За рахунок чого ж досягається така універсальність? Саме наявність складальних сегментів дозволяє виготовляти вироби практично будь-якої конфігурації.

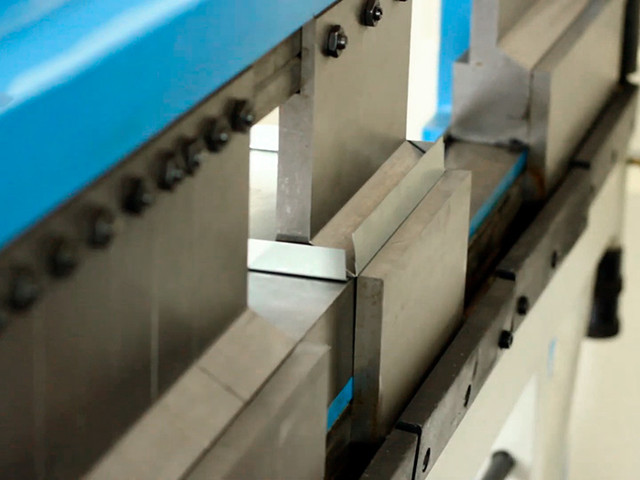

Сегменти для ручних листогиб являють собою різні за формою, висоті і ширині згинальні матриці, виготовлені з інструментальної сталі 9ХС або ХВГ. Сегменти листогиб мають низьку шорсткість Ra 1,6 - 2,5 і твердість 52 - 57 HRC. Оскільки ручні сегментні листогиби, за дуже рідкісним винятком, не мають можливість регулювати величину ходу рухомої балки, то висота всіх сегментів для конкретної моделі або серії робиться однаковою.

Сегменти можуть бути встановлені не тільки на одній балці, а на двох або трьох, а також форма сегментних ножів може бути різною. Наприклад, прямокутної, пирамидообразной, форма у вигляді чобітка, завдяки чому забезпечується можливість виготовлення складних виробів з непараллельными гібамі.

Мобільність сегментних листогиб

Ще одним важливим відзнакою будь-якого ручного сегментного листогиб є компактність. Ви можете купити листогиб сегментний до себе в майстерню або невелике виробництво і бути впевнені, що він не займе багато місця. Існують різні моделі сегментних листогиб. Наприклад, листогиб сегментний для покрівлі 0.7x840 при робочій довжині менше метра має вагу всього 27 кг. А сегментний листозгинальний верстат РВВ 1270/3SH, гнущий металеві листи в 1.5 мм з робочою довжиною 1270 мм важить 465 кг. Крім того, вага залежить від того, які заготівлі і в якому діапазоні ви зібралися гнути.

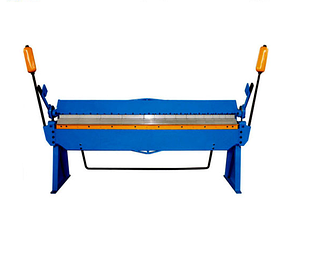

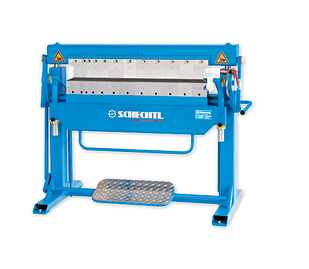

Сегментні листозгинальні верстати можуть працювати з листами товщиною від 0.45 мм і до 2.5 мм з максимальною шириною до 3000 мм Наприклад, ручної листогиб сегментний Schechtl UKV 200/S може гнути вироби довжиною до 2000 мм. А ось ручної сегментний листозгинальний верстат W2.0x2540A може гнути металевий лист товщиною в 2 мм Зрозуміло, що чим товще металевий лист і чим він ширший, вага верстата відповідно більше. При виборі верстата важливим критерієм є такий параметр, як кут згину. Стандартно він доходить до 135°-150°, але у деяких моделей може бути до 180°. Ось, наприклад, ручної листогиб сегментний W1.5x1050 може згинати листи на кут до 135°.

Для розширення можливостей сегментних листогиб їх можуть оснащувати відрізними ножами роликового типу. З допомогою таких роликових ножів здійснюється розкрій заготовки, що дозволяє обійтися без використання гільйотини. Також існують ручні сегментні листогиби, що поєднують в собі функції трьох верстатів — гільйотини, листогиб і вальців. Наприклад, універсальний станок GBR 1315. Детальніше про цей унікальний сегментний листозгинальний верстат можна прочитати у нас на сайті.
