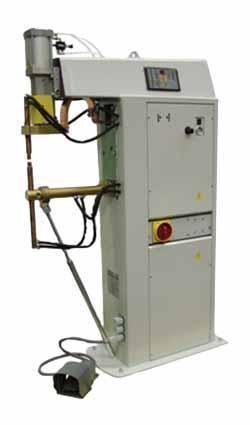

Верстат точкового зварювання Tecna 4668, пневмопривід, 50 кВт, виліт 500 мм

  • Під замовлення
  • Код: 4668
clockВідправка з 08 жовтня 2024

354 794 ₴

+380 (67) 648-44-47
менеджер
  • +380 (50) 726-25-61
    менеджер
повернення товару протягом 14 днів за рахунок покупця
Верстат точкового зварювання Tecna 4668, пневмопривід, 50 кВт, виліт 500 мм
Верстат точкового зварювання Tecna 4668, пневмопривід, 50 кВт, виліт 500 мм
354 794 ₴
Під замовлення
+380 (67) 648-44-47
менеджер
  • +380 (50) 726-25-61
    менеджер
Опис
Характеристики
Інформація для замовлення

Особливості

  • Верстат точкового зварювання з лінійним переміщенням робочого плеча E4668 виробництва компанії TECNA (Італія) призначений для двостороннього контактної точкової зварювання.
  • Електронний блок керування зварювальними параметрами (TE90 MARK II);
  • Водяне охолодження трансформатора, плечей, електродів;
  • Циліндр з хромованим штоком, розрахований на тривалий термін служби;
  • Пневматичний привід стиснення.

Рекомендації по застосуванню

  • Верстат точкового зварювання призначений для зварювання тонких листів і прутків;
  • Виробництво з постійною завантаженням.

Основні характеристики

  • Виробник TECNA
  • Країна-виробник Італія
  • Тип приводу Пневматичний
  • Потужність зварювання 50 кВА
  • Макс. товщина зварювання листів 3.5 + 3.5 мм
  • Макс. товщина зварювання прутків 14 + 14 мм
  • Виліт плечей 500 мм
  • Проіводітельность 900 крапок/год

Параметри підключення

  • Електроживлення 3x380/50 В/Гц

Габарити

  • Довжина 650 мм
  • Ширина 350 мм
  • Висота 1644 мм
  • Вага 225 кг

Опис

Загальні характеристики

  • Електродотримачі з мідно-хромового сплаву для важких режимів роботи, розраховані на тривалий строк служби
  • Водоохолоджуваний трансформатор з обмоткою, залитої епоксидною смолою
  • Водоохолоджувані плечі, електродотримачі і електроди
  • Мікропроцесорний блок керування ТІ 90
  • USB роз'єм для збереження даних (тільки для блоку управління ТІ 550)
  • Пневмоциліндр не потребує змащування
  • Вбудований фільтр-регулятор з манометром
  • Спеціальна педаль управління, яка, крім стандартного варіанту використання в автоматичному і одиночному режимах, дозволяє операторові поєднувати зварювані деталі і починати зварювання тільки у разі їх правильної установки
  • Можливість встановлення другої електричної педалі управління. Додавання другої педалі управління дає можливість викликати дві незалежні програми зварювання для виконання двох різних за параметрами типів зварювальних робіт на одній деталі

МАШИНИ 4660-4661-4662-4663 (РАДІАЛЬНЕ ПЕРЕМІЩЕННЯ ВЕРХНЬОГО ПЛЕЧА)

  • Плечі: розчин 280 мм, регульований виліт від 280(480) до 600(800) мм
  • Регульований хід електродів

МАШИНИ 4665-4666 (ЛІНІЙНЕ ПЕРЕМІЩЕННЯ ВЕРХНЬОГО ПЛЕЧА)

  • Плечі: розчин 280 мм, виліт 400 мм
  • Циліндр з хромованим штоком для важких режимів роботи, розрахований на тривалий термін служби
  • Циліндр подвійного ходу з ручним управлінням

МАШИНИ 4667-4668 (ЛІНІЙНЕ ПЕРЕМІЩЕННЯ ВЕРХНЬОГО ПЛЕЧА)

  • Плечі: розчин 280 мм, виліт 500 мм
  • Циліндр з хромованим штоком для важких режимів роботи, розрахований на тривалий термін служби
  • Циліндр подвійного ходу з ручним управлінням

ПАРАМЕТРИ І ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виріб №

Арт.

4660

4661

4662

4663

4665

4666

4667

4668

Машини з радіальним переміщенням верхнього плеча





Машини з лінійним переміщенням верхнього плеча





Регульований виліт плечей



Номінальна потужність при ПВ=50%

кВА

35

35

50

50

35

50

35

50

Максимальна потужність при зварюванні

кВА

75

62

104

82

67

84

68

87

Напруга холостого ходу у вторинному контурі

В

5,4-4

5,4-4

6,1

6,1

5,4-4

6,1

5,4-4

6,1

Максимальний струм короткого замикання

кА

17,5

14

21

16,5

15,5

17

15,5

17,5

Термоток при ПВ=100%

кА

4,5

4,5

5,7

6,7

4,5

5,7

4,5

5,7

Напруга живлення


*Гц

400
50

400
50

400
50

400
50

400
50

400
50

400
50

400
50

Запобіжники уповільненої дії

А

63

63

100

100

63

100

63

100

Перетин кабелю при довжині L=30 м

мм2

16

16

35

35

16

35

16

35

Клас ізоляції



F

F

F

F

F

F

F

F

Тиск стисненого повітря

**бар

6,5

6,5

6,5

6,5

6,5

6,5

6,5

6,5

Витрата повітря на 1000 точок

Н/м3

6,2-4,8

6,24-4,5

6,24-4,8

6,24-4,5

5,44-1,7

5,44-1,7

6,2-4,5

6,2-4,5

Хв. виліт
Макс. зусилля на електродах
Хід електродів

мм
даН
мм

280
425
5-50

480
260
5-75

280
425
5-50

480
260
5-75

400
300
5-80

400
300
5-80

500
300
5-80

500
300
5-80

Макс. виліт
Макс. зусилля на електродах
Хід електродів

мм
даН

600
210
5-95

800
160
5-120

600
210
5-95

800
160
5-120









Макс. струм КЗ при Макс. виліт

кА

12,9

10,9

14,3

12,2

Макс. струм КЗ при Макс. фо-ре (опція 4638)

кА

11

11

12,6

12,6

10

12,1

Розчин: ХВ:
(опція 4338) МАКС:

мм
мм

195
500

195
500

195
500

195
500

170
500

170
500

Расход воды

л/мин

4

4

4

4

4

4

4

4

Мин. давление воды

**бар

2,5

2,5

2,5

2,5

2,5

2,5

2,5

2,5

Уровень шума при работе

дБ(А)

<70

<70

<70

<70

<70

<70

<70

<70

Условия измерения
рабочий ход (мм)
время сварки (циклов)
сварочный ток (кА)
скорость сварки (точек/мин)





20
14
13,1
15



20
21
10,5
15



20
15
16
15



20
24
12,4
15



20
17
11,6
15



20
23
12,7
15



20
20
10,9
15



20
24
12,4
15

Масса нетто

кг

218

223

228

233

220

225

220

225

Ø плеч мм 50 50 50 50 50 50 50 50
Ø электрододержателей мм 25 25 25 25 25 25 25 25
Ø конуса электрода мм 14,8 14,8 14,8 14,8 14,8 14,8 14,8 14,8

* Машины могут поставляться с различными значений напряжения питания и частоты.

**100 кПА = 1 бар
