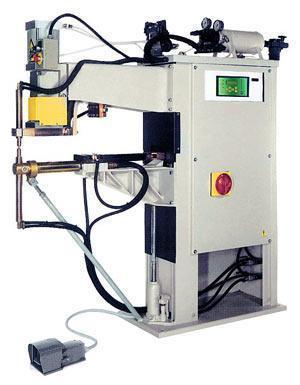

Машина контактного зварювання з лінійним ходом плеча 8209N привід пневмат., 125кВА, Виліт плечей 540мм

Особливості

• Верстат точкового зварювання з лінійним переміщенням робочого плеча 8209N виробництва компанії TECNA (Італія) призначений для двостороннього контактної точкової та рельєфного зварювання;
• Електронний блок керування зварювальними параметрами з прямим показанням зварювального струму (TE550);
• Водяне охолодження трансформатора, плечей, електродів;
• Циліндр з хромованим штоком, розрахований на тривалий термін служби;
• Глушники повітряного вихлопу, знижують рівень шуму до мінімуму.

Рекомендації по застосуванню

• Верстат точкового зварювання призначений для зварювання товстих листів і прутків (8201N-8214N);
• Виробництво з постійною завантаженням.

Основні характеристики

• Виробник TECNA
• Країна-виробник Італія
• Тип приводу Пневматичний
• Потужність зварювання 125 кВА
• Макс. товщина зварювання аркушів 5 + 5 мм
• Макс. товщина зварювання прутків 22 + 22 мм
• Виліт плечей 540 мм
• Максимальна потужність зварювання 350 кВА

Параметри підключення

• Електроживлення 3x380/50 В/Гц

Габарити

• Висота 1300 мм
• Вага 575 кг

Загальні характеристики зварювальної машини

• Модульна конструкція механічної частини, плечей, кріплень і циліндрів.
• Цилиндр с хромированным стержнем для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
• Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
• Опускание цилиндров без давления для технического обслуживания и регулировки.
• Регулируемый цилиндр двойного хода, управляемый ключом.
• Встроенная система фильтров и бака сжатого воздуха и устройством отключения подачи сжатого воздуха.
• Клапани регулювання швидкості циліндрів; виброгаситель на кінці ходу і глушники на випускному отворі для повітря, знижують шум при роботі
• Двоступінчастий педальний блок управління, що забезпечує затиск і зварювання деталей тільки у разі їх правильної установки.
• Попередня настройка параметрів роботи двоступеневого педального блоку керування для безпосереднього виклику запрограмованого зварювального циклу.
• Водоохолоджувані трансформатор, пластини, електродотримачі і електроди; трансформатор з епоксидним покриттям обмоток.
• Синхронний напівпровідниковий контактор, ізольований від контуру охолоджуючої води захисним термостатом.
• На всіх моделях: дворучний захисний блок управління з таймером і виймаємо ключем перемикача, що забезпечують максимальну безпеку. Дворучний захисний блок управління входить в стандартну комплектацію тільки машин для рельєфного зварювання (на машинах для точкового зварювання встановлюється за окремим замовленням).
• Кнопка аварійної зупинки для негайного відключення машини.
• Блок управління ТІ 500 з індикацією величини зварювального струму, блок ТІ 526 по окремому замовленню
