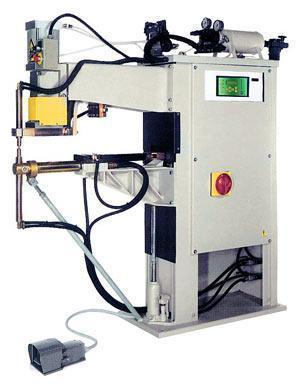

Машина контактного зварювання з лінійним ходом плеча 8214N привід пневмат., 160кВА, Виліт плечей 390мм

Особливості

• Верстат точкового зварювання з лінійним переміщенням робочого плеча 8214N виробництва компанії TECNA (Італія) призначений для двостороннього контактної точкової та рельєфного зварювання;
• Електронний блок керування зварювальними параметрами з прямим показанням зварювального струму (TE550);
• Водяне охолодження трансформатора, плечей, електродів;
• Циліндр з хромованим штоком, розрахований на тривалий термін служби;
• Глушники повітряного вихлопу, знижують рівень шуму до мінімуму.

Рекомендації по застосуванню

• Верстат точкового зварювання призначений для зварювання товстих листів і прутків (8201N-8214N);
• Виробництво з постійною завантаженням.

Основні характеристики

• Виробник TECNA
• Країна-виробник Італія
• Тип приводу Пневматичний
• Потужність зварювання 160 кВА
• Макс. товщина зварювання аркушів 5 + 5 мм
• Макс. товщина зварювання прутків 22 + 22 мм
• Виліт плечей 390 мм

Параметри підключення

• Електроживлення 570 В/Гц

Габарити

• Ширина 440 мм
• Висота 1639 мм
• Вага 3x380/50 кг

Загальні характеристики зварювальної машини

• Модульна конструкція механічної частини, плечей, кріплень і циліндрів.
• Циліндр з хромованим стрижнем для важких режимів роботи, розрахований на тривалий термін служби, з регульованим пристроєм, що запобігає обертання.
• Елементи пневматичної системи не вимагають мастила, що запобігає поява масляного туману і забруднення навколишнього середовища.
• Опускання циліндрів без тиску для технічного обслуговування та регулювання.
• Регульований циліндр подвійного ходу, керований ключем.
• Вбудована система фільтрів і бака стисненого повітря і пристроєм відключення подачі стисненого повітря.
• Клапани регулювання швидкості циліндрів; виброгаситель на кінці ходу і глушники на випускному отворі для повітря, знижують шум при роботі
• Двоступінчастий педальний блок управління, що забезпечує затиск і зварювання деталей тільки у разі їх правильної установки.
• Попередня настройка параметрів роботи двоступеневого педального блоку керування для безпосереднього виклику запрограмованого зварювального циклу.
• Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
• Синхронный полупроводниковый контактор, изолированный от контура охлаждающей воды защитным термостатом.
• На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
• Кнопка аварийного останова для немедленного отключения машины.
• Блок управління ТІ 500 з індикацією величини зварювального струму, блок ТІ 526 по окремому замовленню
