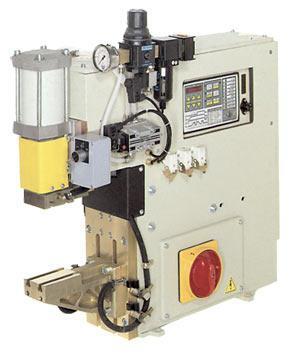

Настільна машина контактного зварювання 2123N привід пневмат., 50кВА
- В наявності
- Код: 2123N
442 796 ₴
+380 (67) 648-44-47
менеджер
- +380 (50) 726-25-61менеджер
повернення товару протягом 14 днів за рахунок покупця
Настільна машина контактного зварювання 2123N привід пневмат., 50кВА
442 796 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
Особливості
- Настільна машина 2123N виробництва компанії TECNA (Італія) призначена для двостороннього контактної точкової зварки;
- Електронний блок управління з безпосереднім виведенням на дисплей зварювального струму (TE550);
- Водяне охолодження трансформатора, плечей, електродів; Циліндр з хромованим штоком для важких режимів роботи;
- Пневматичний привід стиснення.
Рекомендації по застосуванню
- Вбудована система фільтрів з пристроєм регулювання тиску стиснутого повітря.
Основні характеристики
- Виробник TECNA
- Країна-виробник Італія
- Тип приводу Пневматичний
- Потужність зварювання 50 кВА
- Максимальна потужність зварювання 110 кВА
Габарити
- Вага 170 кг
Опис
Загальні характеристики зварювальної машини
- Мікропроцесорний блок керування з безпосереднім виведенням на дисплей зварювального струму.
- Циліндр з хромованим штоком для важких режимів роботи, розрахований на тривалий термін служби, з регульованим пристроєм, що запобігає обертання.
- Елементи пневматичної системи не вимагають мастила, що запобігає поява масляного туману і забруднення навколишнього середовища.
- Регульований циліндр подвійного ходу, керований ключем.
- Вбудована система фільтрів з пристроєм регулювання тиску стиснутого повітря і пристроєм відключення подачі стисненого повітря.
- Клапани регулювання швидкості подачі електродів з виброгасителем в кінці ходу і глушниками на випускних отворах повітря, що забезпечує мінімальний рівень шуму.
- Двоступінчастий педальний блок управління, що забезпечує затиск і зварювання деталей тільки у разі їх правильної установки в лещатах.
- Попередня настройка параметрів роботи двоступеневого педального блоку керування для безпосереднього виклику запрограмованого зварювального циклу № 2 (крім вид. обладнаних опцією 2161-2181).
- Водоохолоджувані трансформатор, пластини, електродотримачі і електроди; трансформатор з епоксидним покриттям обмоток.
- Синхронний напівпровідниковий контактор, ізольований від охолоджуючої води захисним термостатом.
- На всіх моделях: дворучний захисний блок управління з таймером і виймаємо ключем перемикача, що забезпечують максимальну безпеку. Дворучний захисний блок управління входить в стандартну комплектацію тільки машин для рельєфного зварювання (на машинах для точкового зварювання встановлюється за окремим замовленням).
Параметри і технічні характеристики (відповідно до EN50063-ISO-669)
| ИЗД. № | 2121 | 2122 | 2123 | 2124 | 2125 | 2126 |
| Точкове зварювання | • | – | • | – | • | – |
| Рельєфна зварювання | – | • | – | • | – | • |
| Фото | 2 | 5 | 2 | 5 | 2 | 5 |
| Стандартний блок управління | TE180 | TE180 | TE180 | TE180 | TE180 | TE180 |
| Потужність при ПВ=50%, кВА | 32 | 32 | 50 | 50 | 63 | 63 |
| Максимальна зварювальний потужність, кВА | 83 | 90 | 110 | 120 | 200 | 218 |
| Струм короткого замикання, кА | 23 | 25 | 27 | 29 | 35 | 38 |
| Максимальний зварювальний струм для алюмінію, кА | 20,9 | 22,7 | 24,5 | 26,3 | 31,8 | 34,5 |
| Максимальний зварювальний струм для сталі кА | 18,4 | 20 | 21,6 | 23,2 | 28 | 304 |
| Тепловий струм при ПВ=100%, А | 5100 | 5100 | 7000 | 7000 | 6200 | 6200 |
| Напруга вторинного контуру, В | 4,4 | 4,4 | 5 | 5 | 7,1 | 7,1 |
| Напруга живлення 50 Гц*, В* | 400 | 400 | 400 | 400 | 400 | 400 |
| Перетин кабелю при довжині L=30 м, мм2 | 25 | 25 | 35 | 35 | 50 | 50 |
| Запобіжники з затримкою спрацьовування, А | 63 | 63 | 100 | 100 | 125 | 125 |
| Ø плечей, мм | 49 | - | 49 | - | 49 | - |
| Ø електродотримача, мм | 25 | - | 25 | - | 25 | - |
| Ø конуса електрода, мм | 18 | - | 18 | - | 18 | - |
| Розміри пластин, мм | - | 80x90 | - | 80x90 | - | 80x90 |
| Кол-во / шаг пазов, 1/мм | - | 2x45 | - | 2x45 | - | 2x45 |
| Минимальный раствор электродов, мм | 155 | 125 | 155 | 125 | 155 | 125 |
| Максимальный раствор электродов, мм | 285 | 225 | 285 | 225 | 285 | 225 |
| Вылет L, мм | 200 | — | 200 | — | 200 | — |
| Вылет D, мм | — | 200 | — | 200 | — | 200 |
| Макс. усилие на электродах (6 бар) – стандартный вариант, даН | 300 | 470 | 470 | 470 | 470 | 470 |
| Макс. усилие на электродах (6 бар) – с дополнительным цилиндром, даН | — | — | — | — | — | — |
| Максимальный ход, мм | 80 | 80 | 80 | 80 | 80 | 80 |
| Двойной ход – стандартный вариант, мм | 60 | 60 | 60 | 60 | 60 | 60 |
| Регулируемый двойной ход (опции 2184-2185), мм | — | — | — | — | — | — |
| Подача сжатого воздуха, бар | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 |
| Расход воздуха на 1000 точек (6 бар), стандартный вариант | ||||||
| Ход 20 мм, м3 | 1,7 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 |
| Макс. ход, м3 | 5,4 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 |
| Ø подающего шланга, мм | 10 | 10 | 10 | 10 | 10 | 10 |
| Водяное охлаждение, л/мин | 6 | 6 | 6 | 6 | 6 | 6 |
| Уровень шума, дБ(А) | <70 | <70 | <70 | <70 | <70 | 71 |
| Условия измерения | ||||||
| рабочий ход (мм) | 20 | 50 | 20 | 50 | 20 | 50 |
| час зварювання (циклів) | 10 | 21 | 14 | 29 | 7 | 14 |
| зварювальний струм (кА) | 17,2 | 19 | 20 | 22 | 26,2 | 29 |
| швидкість зварювання (точок/хв) | 15 | 6 | 15 | 6 | 15 | 6 |
| Маса нетто, кг | 165 | 167 | 170 | 172 | 185 | 187 |
| Основні | |
|---|---|
| Виробник | TECNA |
| Країна виробник | Італія |
| Гарантійний термін | 12 міс |
- Ціна: 442 796 ₴
