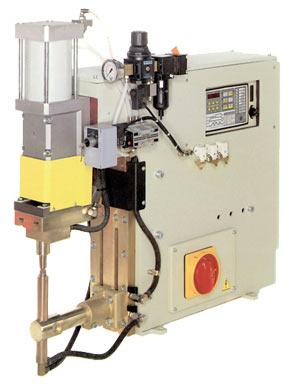

Настільна машина контактного зварювання 2136N привід пневмат., 100кВА

Опис

Загальні характеристики зварювальної машини

• Мікропроцесорний блок керування з безпосереднім виведенням на дисплей зварювального струму.
• Циліндр з хромованим штоком для важких режимів роботи, розрахований на тривалий термін служби, з регульованим пристроєм, що запобігає обертання.
• Елементи пневматичної системи не вимагають мастила, що запобігає поява масляного туману і забруднення навколишнього середовища.
• Регульований циліндр подвійного ходу, керований ключем.
• Вбудована система фільтрів з пристроєм регулювання тиску стиснутого повітря і пристроєм відключення подачі стисненого повітря.
• Клапани регулювання швидкості подачі електродів з виброгасителем в кінці ходу і глушниками на випускних отворах повітря, що забезпечує мінімальний рівень шуму.
• Двоступінчастий педальний блок управління, що забезпечує затиск і зварювання деталей тільки у разі їх правильної установки в лещатах.
• Попередня настройка параметрів роботи двоступеневого педального блоку керування для безпосереднього виклику запрограмованого зварювального циклу № 2 (крім вид. обладнаних опцією 2161-2181).
• Водоохолоджувані трансформатор, пластини, електродотримачі і електроди; трансформатор з епоксидним покриттям обмоток.
• Синхронний напівпровідниковий контактор, ізольований від охолоджуючої води захисним термостатом.
• На всіх моделях: дворучний захисний блок управління з таймером і виймаємо ключем перемикача, що забезпечують максимальну безпеку. Дворучний захисний блок управління входить в стандартну комплектацію тільки машин для рельєфного зварювання (на машинах для точкового зварювання встановлюється за окремим замовленням).

Основні характеристики

• Виробник TECNA
• Країна-виробник Італія
• Тип приводу Пневматичний
• Потужність зварювання 100 кВА
• Максимальна потужність зварювання 405 кВА

Габарити

• Вага 360 кг

Особливості

• Настольная машина 2136N производства компании TECNA (Италия) предназначена для рельефной контактной сварки;
• Электронный блок управления с непосредственным выводом на дисплей сварочного тока (TE550); Водяное охлаждение трансформатора, плеч, электродов;
• Цилиндр с хромированным штоком для тяжелых режимов работы;
• Пневматический привод сжатия.

Рекомендации по применению

• Встроенная система фильтров с устройством регулировки давления сжатого воздуха.

Дополнительные характеристики

Номинальная мощность на 50% kVA 100

Максимальная мощность сварки kVA 405

Ток короткого замыкания kA 50

Максимальный сварочный ток на алюминий kA 45.5

Максимальный сварочный ток на сталь kA 40

Тепловой ток 100% A 7000

Без нагрузки вторичных напряжений A 10

Напряжения питания 50 Гц * V 400

Кабели раздел L=30 м mm2 95

Задержка предохранителей A 200

Минимальный зазор mm 146

Максимальный зазор mm 313

Глубина L mm -

Глубина D mm 230

Макс. сила сжатия (6 бар) - стандарт daN 736

Макс. сила сжатия (6 бар) с дополнительным цилиндром  daN 1242

Максимальный ход mm 100

Двойной удар - стандарт mm 60

Двойной регулировкой хода (параметры 2184-2185) mm 0-80

Подача сжатого воздуха bar 6.5

Воздух на 1000 мест (6 бар)

Стандартна версія - хід 20 мм Nm3 4.6

Стандартна версія - max. хід Nm3 15.4

З опцією 2183 - хід 20мм Nm3 9.4

З опцією 2183 - max. хід Nm3 21.7

Шланг для подачі повітря mm 15

Водяне охолодження l/min 8

Продуктивність повітряного шуму dB(A) < 70

Міра умови

Робочий хід, мм 50 mm

Час зварювання цикл 10

Зварювальний струм kA 37.5

Робоча рейтинг свароки/хв 6

Вага нетто kg 360
