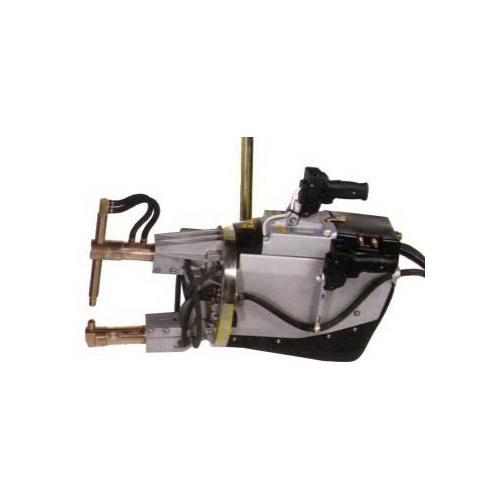

Підвісні зварювальні кліщі Tecna 3327 пневмопривід, 38кВа
- В наявності
- Код: 3327
391 234 ₴
+380 (67) 648-44-47
менеджер
- +380 (50) 726-25-61менеджер
повернення товару протягом 14 днів за рахунок покупця
Підвісні зварювальні кліщі Tecna 3327 пневмопривід, 38кВа
391 234 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
Основні характеристики
- Виробник TECNA
- Країна-виробник Італія
- Тип приводу Пневматичний
- Товщина металу 5 + 5 (16 + 16 - пруток) мм
- Потужність зварювання 38 кВА
- Виліт плечей 255 - 1030 мм
- Максимальна потужність зварювання 110 кВА
- Продуктивність 480 крапок/год
Параметри підключення
- Електроживлення 380/50 В/Гц
Габарити
- Вага 76 кг
Особливості
- Вбудований трансформатор, електронний блок керування зварювальними параметрами (TE300);
- Водяне охолодження трансформатора, плечей, електродів;
- УЗО і автоматичний вимикач
- Пневматичний привід стиснення
- Гіроскопічний підвісний кронштейн
- В комплект поставки підвісних кліщів
TECNA 3327 входить:
- фільтр-регулятор повітря;
- кабелі й шланги довжиною 6,5 м.
Особливості
- Висока продуктивність контактного зварювання досягається за рахунок продуманої конструкції, компактності і підвищеної швидкодії пневматичних вузлів
- Вбудований блок управління і невеликі розміри
- Високий електричний ККД
- Знижені витрати на роботи по установці
- Повністю закритий, захищений гумою корпус для забезпечення простий і безпечної роботи
- Гіроскопічний підвісний кронштейн на підшипниках і таль-балансир забезпечують зручність роботи в будь-якому положенні
- Пристрій блокування обертання
- Водяне охолодження: електродотримачі, плечі, трансформатор і напівпровідниковий контактор
- Регульований короткий і довгий хід електродів, а також можливість тимчасового збільшення ходу електродів дозволяє вести зварювання в самих важкодоступних місцях
- Кліщі для точкового зварювання поставляються в комплекті з УЗО і автоматичним вимикачем
- Регульовані: зусилля, швидкість розкриття плечей, швидкість стиснення плечей
- Хромований пневматичний циліндр, не потребує змащення, призначений для роботи у важких умовах
- Вибір різних модифікацій блоку управління
- Пристрій безпеки на рукоятці для запобігання випадкового включення
- Можливість швидкої заміни кабелю живлення. Для цього не потрібно відкривати зварювальну машину
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ | 3321 | 3322 | 3323 | 3324 | 3327 | 3328 | |
| Номінальна потужність при ПВ = 50% | кВА | 16 | 23 | 23 | 23 | 38 | 38 |
| Максимальна потужність при зварюванні | кВА | 37 | 65 | 63 | 52 | 110 | 92 |
| Максимальний струм короткого замикання | А | 16.000 | 21.000 | 21,000 | 16.500 | 27 000 | 22.500 |
| Термоток при ПВ = 100% | А | 4,000 | 4,250 | 4.250 | 4.250 | 5400 | 5.400 |
| Напруга холостого ходу у вторинному контурі | В | 2,8 | 3,8 | 3,8 | 3,8 | 5 | 5 |
| *Мережеве напруга при 50 Гц | В | 400 | 400 | 400 | 400 | 400 | 400 |
| Перетин кабелю довжиною до 30 м | мм2 | 10 | 16 | 16 | 16 | 25 | 25 |
| Запобіжники уповільненої дії | А | 32 | 40 | 40 | 40 | 80 | 80 |
| Розчин плечей | мм | 165 | 185 | 120 | 225 | 155 | 280 |
| Мінімальний виліт плечей | мм | 190 | 190 | — | 250 | 250 | 250 |
| Максимальне зусилля на електродах при 6 бар | даН | 286 | 338 | 300 | 268 | 695 | 695 |
| Робочий хід | мм | 6 - 25 | 5-20 | 5 - 20 | 6 - 25 | 10 - 26 | 10 - 26 |
| Максимальний хід | мм | 30 - 48 | 28 -40 | 35 -50 | 35 - 50 | 45 - 60 | 45 - 60 |
| Максимальний виліт плечей | мм | 650 | 800 | — | 650 | 1030 | 820 |
| Максимальне зусилля на електродах при 6 бар | даН | 95 | 93 | — | 113 | 156 | 196 |
| Робочий хід | мм | 18 - 72 | 18 - 73 | — | 15 - 60 | 40- 100 | 30 - 75 |
| Максимальний хід | мм | 90 - 140 | 102- 146 | — | 84 - 120 | 165 - 225 | 30 - 175 |
| Необхідний тиск стисненого повітря | бар | 6,5 | 6,5 | 6.5 | 6,5 | 6.5 | 6.5 |
| Витрата повітря на 1000 точок при тиску 5 бар | Нм3 | 4 | 4 | 4 | 4 | 7,5 | 7,5 |
| Внутрішній діаметр шланга для підведення повітря | мм | 10 | 10 | 10 | 10 | 10 | 10 |
| Витрата води при тиску 2,5 бар | л/хв | 7 | 7 | 7 | 7 | 8 | 8 |
| Максимальна товщина листа з м'якої сталі | |||||||
| При найменшому вильоті плечей | мм | 3+3 | 4+4 | 4+4 | 3,5+3,5 | 5+5 | 5+5 |
| При довжині плечей 508 мм | мм | 1,8+1,8 | 3+3 | - | 3+3 | 3,5+3,5 | 3,5+3,5 |
| При найбільшому вильоті плечей | мм | 1,2+1,2 | 2+2 | _ | 2+2 | 2+2 | 2,5+2,5 |
| Максимальний діаметр прутків зварюваних | мм | 10+10 | 14+14 | 14+14 | 12+12 | 16+16 | 16+16 |
| Кількість точок в хвилину | |||||||
| 1 + 1 клас А | 86 | 80 | 80 | 80 | 100 | 100 | |
| 1,5 + 1,5 клас А | — | 32 | 32 | 32 | 44 | 44 | |
| 2 + 2 клас А | 14 | 16 | 16 | 16 | 20 | 20 | |
| 2,5 + 2,5 клас А | — | — | — | — | 14 | 14 | |
| 3,2 + 3,2 клас | — | — | — | — | 8 | 8 | |
| Маса нетто, включаючи кабелі, шланги, гіроскопічний підвісний кронштейн і плечі з мінімальним вильотом | кг | 46 | 52 | 53 | 55 | 76 | 78 |
| Упаковка: картонна коробка | мм | 300х850х550 | 330х1120х630 | 760х1050х500 | |||
| Необхідна вантажопідйомність талі-балансира: при найменшому вильоті плечей |
кг | 50-55 | 55-60 | 55-60 | 60-65 | 80-90 | 80-90 |
| при великому вильоті плечей | кг | 55-60 | 65-70 | — | 65-70 | 95-105 | 95-105 |
Стандартна комплектація поставки включає:
- Підвісні зварювальні кліщі з вбудованим блоком управління ТЕ300
- Плечі з мінімальним вильотом типу A B для кліщів 3321, 3322, 3324, 3327
- Плечі типу E F для кліщів 3323
- Плечі з мінімальним вильотом типу E B для кліщів 3328
- УЗО і автоматичний вимикач
- Фільтр-регулятор повітря з манометром
- Кабелі й шланги довжиною 6,5 м
- Кнопку аварійної зупинки для негайного відключення машини
- Напруга і частота повинні зазначатися при замовленні.
Додаткове обладнання за окремим замовленням:
- Блок управління TE450 замість TE300
- Плечі і електроди (в доповнення до плечей, перерахованих в даній брошурі, існують спеціальні варіанти виконання для задоволення різних виробничих вимог)
- Кабелі й шланги іншої довжини
- Талі-балансири, у тому числі із поворотним і ізольованим гаком (опція RI) Параметри див. у брошурі на талі-балансири
- При необхідності можливе управління з землі (опція В). Параметри див. у брошурі на талі-балансири
- Датчик циркуляції води (відключає кліщі при припиненні подачі охолоджуючої води)
- Виймаємо ключ для блокування функції програмування (арт. 3311-3312)
- Екранований кабель живлення тривалого терміну служби
- Тримач для установки рукоятки управління на бічній стороні кліщів в комплекті з іншого руків'ям без органів управління
- Тримач для установки рукоятки керування на нижній стороні кліщів
- Фільтр-регулятор подачі стисненого повітря. Стандарт ЄС
| Основні | |
|---|---|
| Виробник | TECNA |
| Країна виробник | Італія |
| Вага | 16 кг |
- Ціна: 391 234 ₴
