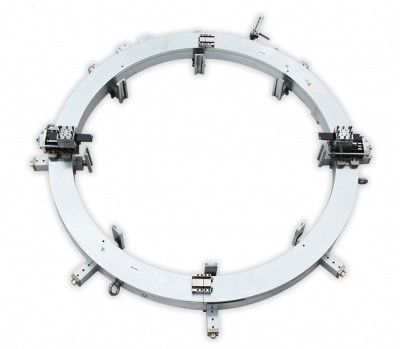

Роз'ємний труборіз SFM2632 BHY

Роз'ємні труборізи серії SFM, здійснюють різання і зняття фаски на торцях труби, а завдяки рознімної системі фіксації машини, її можна встановити в будь-якому місці трубопровода.

Всю стандартну лінійку труборезов серії SFM можна застосовувати для трубопроводів із зовнішнім діаметром труб 60 - 2100 мм (2"-84" дюйма) і товщиною стінки до 100 мм з вуглецевої і нержавіючої сталі, легованих сплавів та інших металів.

Роз'ємний труборіз SFM2632 призначений для зняття фаски і різання труб від 660,4-812,8 мм

Область застосування труборезов серії SFM

Роз'ємні труборізи серії SFM широко використовуються у багатьох галузях промисловості: харчової, фармацевтичної, авіакосмічної, теплоенергетичної, нафтогазової, атомної та інших важких галузях, а так само при прокладанні трубопроводів та відновлювальних роботах та ін.

Переваги труборезов серії SFM, BHY

• Роз'ємна система фіксації труборіза на трубі дозволяє швидко встановити машину в будь-якому місці трубопроводу, що ремонтується.

• Можливість обробки трубопроводів з різних матеріалів: вуглецевої, легованої нержавіючої та інших сталей.

• Для забезпечення мобільності основний корпус виготовлений з легкого і міцного авіаційного алюмінію

• Холодне різання, без нагрівання та деформування матеріалу труби.

• Точні інструменти обробки мають високу ефективність і довгий термін служби.

• Багатоточкова система затиску надійно фіксує труборіз на трубі.

• Прецизійна обробка деталей труборезной машини забезпечує мінімальні зазори і високоточний рез.

• Використання підшипників з низьким коефіцієнтом тертя гарантує стабільну роботу і довгий термін служби обладнання.

• Для забезпечення безпеки підшипники і система зубчастої передачі в закритому корпусі.

• Регульована система підшипників дозволяє рівномірно розподілити навантаження і забезпечити стабільність роботи труборіза.

• Взаємозамінні компоненти дозволяють встановлювати одноманітні аксесуари на машини різних моделей.

• Застосування різних різців дозволяє сформувати фаску будь-якої конфігурації.

Інструменти для різання і зняття фаски труби

Для обробки труб застосовуються стандартні різці з швидкорізальної сталі і різці з твердосплавними знімними ріжучими пластинами.

Для зняття фаски застосовуються різці з кутами: 5°,10°,20°,30°,37°. При необхідності можуть поставлятися спеціальні різці під замовлення.

Зображення інструменту для різання і зняття фаски

Основні типи геометрії фасок з використанням стандартних різців

Схематичне зображення різців

Комплектація труборезов SFM, BHY

Стандартна комплектація обладнання:

• Труборіз SFM: корпус, планшайба, з'єднувальні елементи, конічна передача в зборі.

• 2 супорта для подачі різців

• Ручка врізна

• Електричний мотор-редуктор (опціонально пневматичний або гідравлічний двигун)

• Набір інструментів

• Кейс з оснащенням

• Розпилювач ЗОР

• Гумовий молоток

• Інструкції та сертифікати

• Транспортувальний контейнер

Конструктивні особливості труборезов SFM BHY

Планшайба і корпус роз'ємного труборіза

Корпус роз'ємного труборіза виготовлений з легкого авіаційного алюмінію з анодованою поверхнею, а планшайба із сталі з хромованою поверхнею.

Типи і параметри приводів

Електричний привід

Двигун	Metabo
Потужність приводу	2400 Вт / 2600 Вт
Напруга	220 В / AC
Частота	50 Гц
Максимальна товщина стінки	100 мм

Пневматичний привід

Двигун	3HP
Тиск повітря	0.6-0.8 МПа
Витрата повітря	2.5-3 м3/хв
Максимальна товщина стінки	22 мм

Гідравлічні станції

Модель	HS-10	HS-20	HS-36
Режим приводу	Електричний	Електричний	Дизельний
Тиск	10 МПа	10 МПа	15 МПа
Витрата	38 Л/хв	65 Л/хв	90 Л/хв
Потужність	7.5 кВт（10Hp）	15 кВт（20Hp）	36 кВт
Швидкість	1450 об/хв	1450 об/хв	2600 об/хв
Розміри при перевезенні	1000x920x620 мм	1365x960x700 мм	1386×1200×1500 мм
Вага з упаковкою	300 кг	400 кгНЅ-36	800 кг

Різновиди супортів подачі різального інструменту

Для різних моделей роз'ємного труборіза SFM BHY труб різного діаметру і товщини стінки можуть використовуватися різні типи пружинних супортів для закріплення різців.

Малий і подовжений пружинні супорти використовуються для автоматичного відстеження овальності зовнішньої поверхні і різнотовщинності труб. Малий пружинний супорт підходить для 6 дюймових машин (моделей труборза від SFM206 до SFM4248). Великий (подовжений) пружинний супорт підходить для 12 дюймових машин (від SFM4860 до SFM7284).

Головка для свердління і фрезерування використовується для різання, висвердлювання отворів, а так само фрезерування пазів і канавок на поверхні труби. Застосовується тільки з гідравлічним приводом.

Посилений резцедержатель (супорт) для товстостінних труб можна застосовувати для моделей SFM206 до SFM4248 для різання товстостінних труб різних діаметрів.

Для зняття фаски всередині труб може використовуватися спеціальний регульований супорт.
