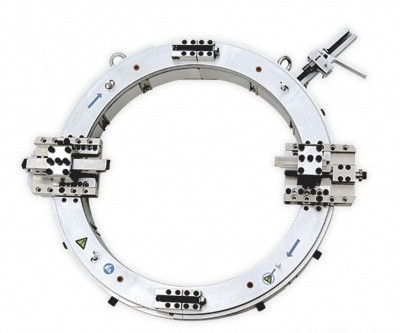

Роз'ємний труборіз SFM2430 BHY

З допомогою рознімних труборезов серії SFM (Split Frame Machine) можна здійснювати різання і зняття фаски на торцях труби. Завдяки роз'ємних корпусу, труборізи можна встановити в будь-якому місці трубопровода.

Вся стандартна лінійка труборезов серії SFM застосовується для трубопроводів із зовнішнім діаметром труб 60 - 2100 мм (2"-84" дюйма) і товщиною стінки до 100 мм з вуглецевої і нержавіючої сталі, легованих сплавів та інших металів.

Роз'ємний труборіз SFM2430 призначений для зняття фаски і різання труб від 609.6-762мм.

Область застосування труборезов серії SFM

Труборізи серії SFM застосовуються при прокладанні трубопроводів та відновлювальних роботах. Також часто застосовуються в багатьох галузях промисловості: харчової, фармацевтичної, авіакосмічної, теплоенергетичної, нафтогазової, атомної та інших галузях.

Переваги труборезов серії SFM

• Роз'ємний корпус труборіза дозволяє швидко встановити його в будь-якому місці трубопроводу, що ремонтується.

• Можливість обробки трубопроводів з різних матеріалів: вуглецевої, легованої нержавіючої та інших сталей.

• Основний корпус зроблений з легкого і міцного авіаційного алюмінію для того, щоб забезпечувати мобільність.

• Холодне різання, без нагрівання та деформування матеріалу труби.

• Точні інструменти обробки мають високу ефективність і довгий термін експлуатації.

• Багатоточкова система затиску міцно закріплює труборіз на трубі.

• Прецизійна обробка деталей труборезной машини забезпечує мінімальні зазори і високоточний рез.

• Використання підшипників з низьким коефіцієнтом тертя гарантує постійну роботу і довгий термін експлуатації обладнання.

• Підшипники і система зубчастої передачі в закритому корпусі для забезпечення безпечної роботи.

• Регульована система підшипників сприяє рівномірному розподілу навантаження та забезпечення стабільної роботи труборіза.

• Взаємозамінні елементи дозволяють встановлювати одноманітні аксесуари на машини різних моделей.

• Застосування різних різців дозволяє сформувати фаску будь-якої форми.

Інструменти для різання і зняття фаски труби

Для обробки труб використовуються стандартні різці з швидкорізальної сталі і різці з твердосплавними знімними ріжучими пластинами.

Різці з кутами: 5°,10°,20°,30°,37° використовуються для зняття фаски. При необхідності можуть поставлятися спеціальні різці під замовлення.

Основні типи геометрії фасок з використанням стандартних різців

Основні типи геометрії фасок з використанням стандартних різців

Схематичне зображення різців

Комплектація труборезов SFM

Стандартна комплектація обладнання:

• Труборіз SFM: корпус, планшайба, з'єднувальні елементи, конічна передача в зборі.

• 2 супорта для подачі різців

• Ручка врізна

• Електричний мотор-редуктор (опціонально пневматичний або гідравлічний двигун)

• Набір інструментів

• Кейс з оснащенням

• Розпилювач ЗОР

• Гумовий молоток

• Інструкції та сертифікати

• Транспортувальний контейнер

Конструктивні особливості труборезов SFM

Планшайба і корпус роз'ємного труборіза

Корпус роз'ємного труборіза зроблений з легкого авіаційного алюмінію з анодованою поверхнею, а планшайба із сталі з хромованою поверхнею.

Типи і параметри приводів

Електричний привід

Двигун	Metabo
Потужність приводу	2400 Вт / 2600 Вт
Напруга	220 В / AC
Частота	50 Гц
Максимальна товщина стінки	100 мм



Пневматичний привід



Двигун	3HP
Тиск повітря	0.6-0.8 МПа
Витрата повітря	2.5-3 м3/хв
Максимальна товщина стінки	22 мм



Гідравлічні станції



Модель	HS-10	HS-20	HS-36
Режим приводу	Електричний	Електричний	Дизельний
Тиск	10 МПа	10 МПа	15 МПа
Витрата	38 Л/хв	65 Л/хв	90 Л/хв
Потужність	7.5 кВт（10Hp）	15 кВт（20Hp）	36 кВт
Швидкість	1450 об/хв	1450 об/хв	2600 об/хв
Розміри при перевезенні	1000x920x620 мм	1365x960x700 мм	1386×1200×1500 мм
Вага з упаковкою	300 кг	400 кгНЅ-36	800 кг



Різновиди супортів подачі різального інструменту

Для різних моделей роз'ємного труборіза , труб різного діаметру і товщини стінки можуть використовуватися різні типи пружинних супортів для закріплення різців.

Малий і подовжений пружинні супорти застосовуються для автоматичного відстеження овальності зовнішньої поверхні і різнотовщинності труб.

Малий пружинний супорт використовується для 6 дюймових машин (моделей труборіза від SFM206 до SFM4248).

 Великий (подовжений) пружинний супорт використовується для 12 дюймових машин (від SFM4860 до SFM7284).

Головка для свердління і фрезерування застосовується для різання, висвердлювання отворів, а так само фрезерування пазів і канавок на поверхні труби. Працює тільки з гідравлічним приводом.

Посилений резцедержатель (супорт) для товстостінних труб можна використовувати для моделей SFM206 до SFM4248 для різання товстостінних труб різних діаметрів.

Особливий регульований супорт може застосовуватися для зняття фаски всередині труб.
