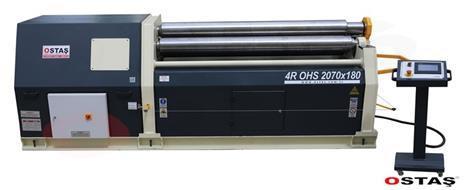

Листозгинальний вальцювальний верстат четырехвалковый 4 OHS 4070x400 OSTAS

Вальці листозгинальні OSTAS створені для згинання листового металу - виробництва кільцевих (конусоподібних) і дугоподібних заготовок з плоского листа.Верстати використовуються як під час підготовки до виробництва, так і для отримання готової продукції, включаючи конічні обичайки.

Всі згинальні вальці можна розділити на дві основні групи - це тривалкові і четырехвалковые вальці з функцією згинання кромок листів. На вальцях на додаток до звичайного режиму прокатки, передбачений режим згинання кромок листів.

Конструктивні особливості верстата 4R OHS OSTAS

Четырехвалковые вальці дозволяють, при достатній потужності, виконувати вальцювання за один прохід, включаючи подгибку двох кромок. В цьому випадку попереднє згинання обох країв не буде потрібно, і згинання відбувається автоматично і не просить повторного завантаження листа.

Лист формується відразу без додаткової коригування країв готового продукту. Лист заповнюється горизонтально і не просить похилій подачі, як в трехвалковых машинах. Це дозволяє зменшити довжину прямих відрізків в 1,5 рази по товщині аркуша.

Згинальний лист затискається між центральними приводними валами. Верхній вал зафіксований, нижній переміщується вертикально, щоб пристосуватися до бажаної товщині і попередньо піджати лист. Потрібний радіус гнуття регулюється за рахунок переміщення бічних валів.

Технічні характеристики верстата 4R OHS OSTAS

Вальцювальний верстат 4R OHS являє собою листозгинальний верстат з міцним сталевим корпусом і гідравлічним переміщенням валків через нижні бічні валки, використовувані для прокатки листового металу, алюмінію або нержавіючого матеріалу та легкого або середнього листового металу з використанням двигуна через планетарний блок, з'єднаний з головним двигуном.

Важільна система дозволяє згинати з мінімальними втратами на тертя, отримуючи таким чином більшу потужність при меншій витраті енергії. Напрямні пропонують більш короткий плоский край з-за постійної величини (або з невеликою зміною) плеча прикладання сили під час прокатки. Це особливо важливо при вальцюванні невеликих діаметрів.

Завдяки планетарному руху валів забезпечується найбільша сила вигину, а прямі ділянки по краях вигнутого металу зводяться до мінімуму.

Базова комплектація включає в себе:

● Сталевий корпус ST-52
● Добре обладнані вали з сертифікованої сталі з SA7 1050 (CK-45)
● Гідравлічна система підйому і опускання з нижніми і бічними роликами
● Гідравлічний Drop-7nd для легкого позиціонування рулону
● Загартовані рулони
● Конічне изгибное пристрій
● Мобільна електрична панель управління
● Регулювання руху і паралелізму роликів, керованих з панелі управління
● Три цифрових індикатора для легкого позиціонування по рулону
● Гідравлічна система балансувальна
● Захист від перевантаження
● Відповідність стандартам C7
● Керівництво користувача

Додаткове обладнання:

● Мостовий кран для великих діаметрів
● Гідравлічні бічні опори для великих діаметрів
● Таблиця подачі матеріалу
● Нескінченно змінна швидкість обертання
● Панель управління ЧПУ
● Система управління ЧПУ
