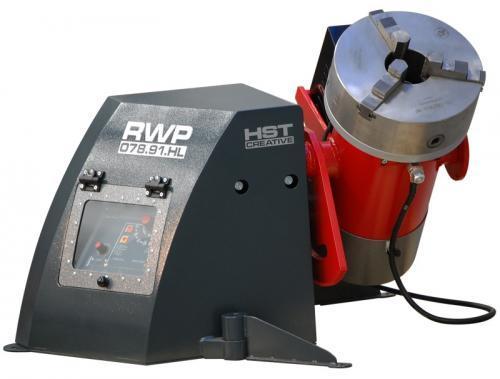

Зварювальний обертач з прохідним шпинделем RWP TINKER 78.91 HST creative

Зварювальний обертач RWP TINKER 78.91 з прохідним шпинделем з функцією автоматичного зварювання RWP TINKER максимальним навантаженням до 100 кг

Конструкція має міцний сталевий корпус з потужною планшайбою, має наскрізний отвір. Конструкція шпінделя дозволяє встановлювати планшайбу або стандартний кулачковий патрон діаметром з прохідний отвір.

Блок управління R2 має ергономічну компонування. Конструкція обертача має регульовані опори, робоча зона залишається повністю вільною. Управління можливо за допомогою педалі з функцією пропорційного зміни швидкості.

План-шайба має механічний привід нахилу(дивитися тех. характеристики) від 0° до 110° для забезпечення оптимального положення зварювання.

На корпусі обертача є точки кріплення для установки супорта зварювального пальника. Є можливість установки супорта з пневматичним приводом.

Опціонально встановлюється система подачі поддувочного газу через отвір в шпинделі обертача.

Кожен позиціонер за замовчуванням оснащений блоком управління автоматичного зварювання R2. Контролер дозволяє управляти циклом зварювання, знаходити нульову точку і забезпечує роботу пневматичного підйому зварювального пальника.Опціонально встановлюється система подачі поддувочного газу через отвір в шпинделі обертача. RWP ідеально підходить для MIG/MAG і TIG, в тому числі PULSE.

Вращатель предназначен для промышленного применения с высокой загрузкой. Сквозное отверстие позволяет производить сварку фитингов, трубных элементов различной формы. Высококачественные приводы обеспечивают плавное вращение и постоянную скорость даже при эксцентричных нагрузках.

Конструкционный вид

Блок управления R2

R2 является сложной системой управления предназначенная для автоматической сварки тел вращения.

Панель управления R2

• Плавная регулировка скорости вращения влево/вправо с сохранением высокого крутящего момента во всем диапазоне.
• Задержка перед сваркой, вращение начинается через 0-14 сек. после зажигания дуги. Необходима для разогрева сварочной ванны.
• Режим работы 2-а такта (педаль нажата - идет вращение) или 4-е такта (короткое нажатие -старт вращения, короткое нажатие - завершение вращения).
• Автоматическая настройка вращения (вращатель имеет автоматическую настройку углов поворота в 7-и фиксированных установленных точках (RAD) в диапазоне 359-382 (RAD).
• Автоматический возврат в исходную точку 0°
• Управління джерелом зварювання (вмикання і вимикання апарат від контролера обертача).
• Функцію заварки кратера (обертач виконує перекриття зварювального шва в кінці зварювання). Діапазон перекриття 359-365град.
