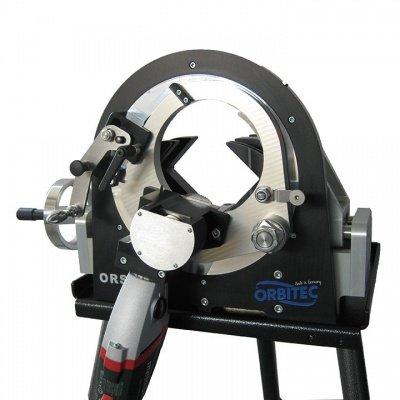

Орбітальний труборіз ORS 115 (OD 5 - 120 мм) Orbitec

  • В наявності
  • Код: ORS 115

Ціну уточнюйте

+380 (67) 648-44-47

Замовлення тільки за телефоном

повернення товару протягом 14 днів за рахунок покупця
Орбітальний труборіз ORS 115 (OD 5 - 120 мм) Orbitec
Орбітальний труборіз ORS 115 (OD 5 - 120 мм) Orbitec
Ціну уточнюйте
В наявності
+380 (67) 648-44-47
Опис
Характеристики
Інформація для замовлення

Орбітальний труборіз ORS 115 забезпечує точне відрізання тонкостінних труб ø5 - 120 мм під кутом 90° для подальшого використання орбітальної зварювання.

Переваги труборіза ORS 115 Orbitec

  • проста портативна установка.

  • Точна різання при 90 °.

  • 2 литих алюмінієвих затискних кулачка.

  • Кілька точок затиску на зовнішньому діаметрі труби забезпечують затиск без деформації.

  • Для різання тонкостінних труб і колін.

  • Пиляльний диск розташований поруч з затискачами для оптимальної різання навіть труб малого діаметру.

  • Індикатор положення ріжучої фрези.

  • Точна шкала для забезпечення правильної глибини різання.

Технічні характеристики труборіза ORS 115 Orbitec

Діаметр труб 5 – 120 мм (0,196" – 4,724")
Товщина стінки 0,5 – 5 мм
Електричний привід однофазний двигун змінного струму
Основне напруга (вхід) 220/230 В (50/60 Гц)
Потужність 1100 Вт / 5.1 А
Клас захисту II
Вбудований електронний регулятор
змінної швидкості резани
20 – 360 об/хв
Вага обладнання 30 кг
Розміри при транспортування 600 x 800 x 600 мм



Конструктивні особливості труборіза ORS 115 Orbitec

Труборезная машина ORBITEC ORS-115 конструктивно призначена для тонкостінних труб малого діаметра, труб середніх товщин і середню завантаженість виробництва. Конструкція затискних губок запобігає деформації тонких труб, а короткий виліт труби від затискних губок до фрези запобігає згинання труби під час врізання. Найбільше ця труборезная машина підходить для харчових, хімічних, фармацевтичних та авіа-космічних компаній, де не застосовуються товстостінні труби і потрібна висока якість. Простий, ергономічний дизайн дозволяє використовувати людей з невеликою кількістю навичок в області різання. Наприклад, при періодичному використанні, різання можна доручити разнорабочему, попередньо ознайомивши його з загальними принципами роботи.

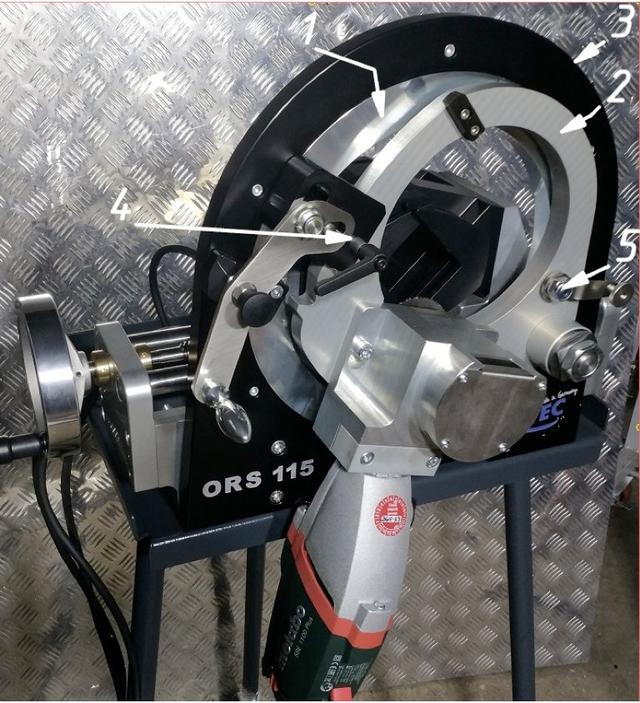

Позначення: 1 - планшайба, 2 - рухома скоба, 3 - рукоятка обертання колеса, 4 - фіксуючий стопор, 5 - ніпель для шприцовки маслом, 6 - шкала контролю глибини врізання, 7 - гвинт затиску рухомий скоби.

Система фіксації труб труборіза ORS 115

Система фіксації і центрування труб рівномірно затискає трубу в центрі труборіза, що гарантує рівномірну глибину врізання по всій протяжності різу. Надійна система фіксації не допускає повороту труби під час врізання.

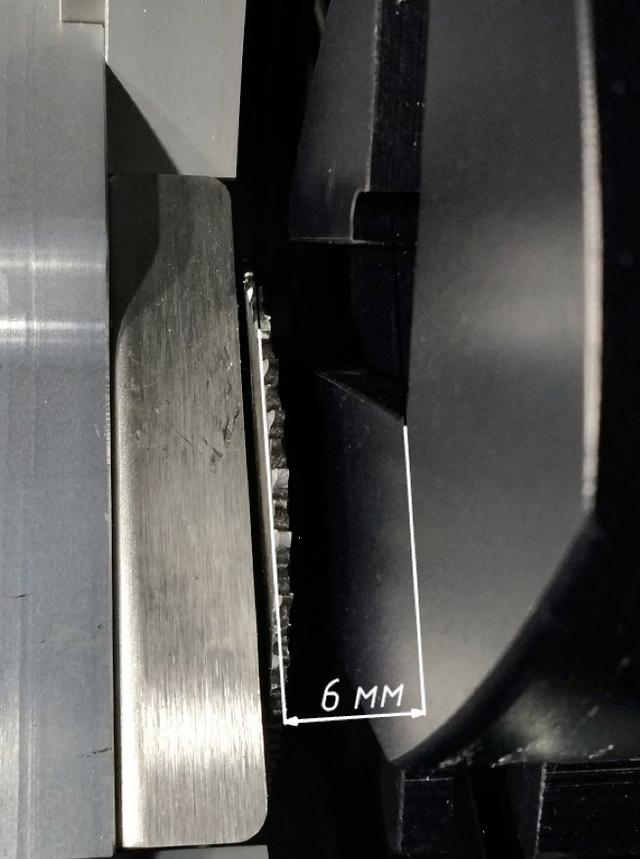

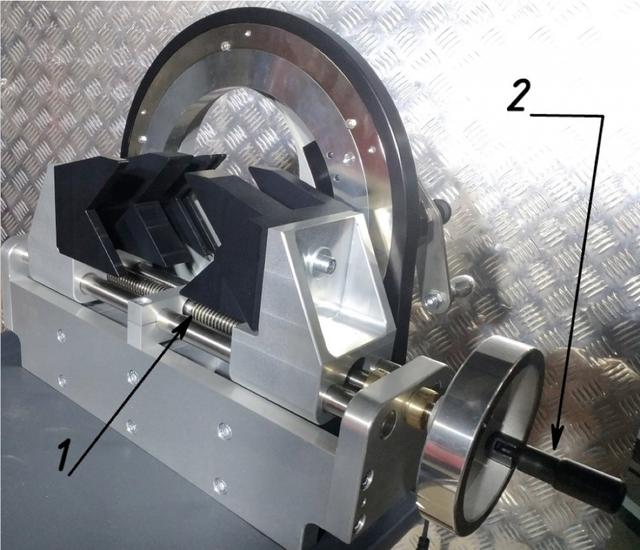

Система фіксації і центрування труб ORS 115 затискач тисочного типу з призматичними губками. Принцип тискового затиску забезпечує рівномірну фіксацію труби. Губки лещат фіксують трубу на відстані 6 мм від фрези, що заважає вигинання тонкостінних труб малих діаметрів під час врізання. У разі зносу та порушення центрування губки лещат можна просто поміняти на нові. Затискний гвинт лещат (1) відкритий, що значно спрощує процес його очищення від металевої стружки. Затискний колесо має ергономічну відкидну рукоятку (2).

Планшайба труборіза ORS 115

Товщина планшайби становить 24 мм, має додаткову систему підтискання, яка гарантує рівномірний якісний рез. У той час як фреза працює проти годинникової стрілки, планшайба обертається за годинниковою стрілкою. Обертання здійснюється вручну за привід, який використовується в якості важеля, що значно спрощує конструкцію труборіза. Ця концепція відмінно підходить для різання тонкостінних труб і труб середніх товщин. У механізмі обертання планшайби є нульова точка положення планшайби, розташована на 7 годин, в якій блокується зворотний хід обертання планшайби. Таке рішення збільшує ергономіку технології різання. Також на корпусі труборіза є ніпель для шприцовки маслом.

Рухома скоба приводу труборіза ORS 115

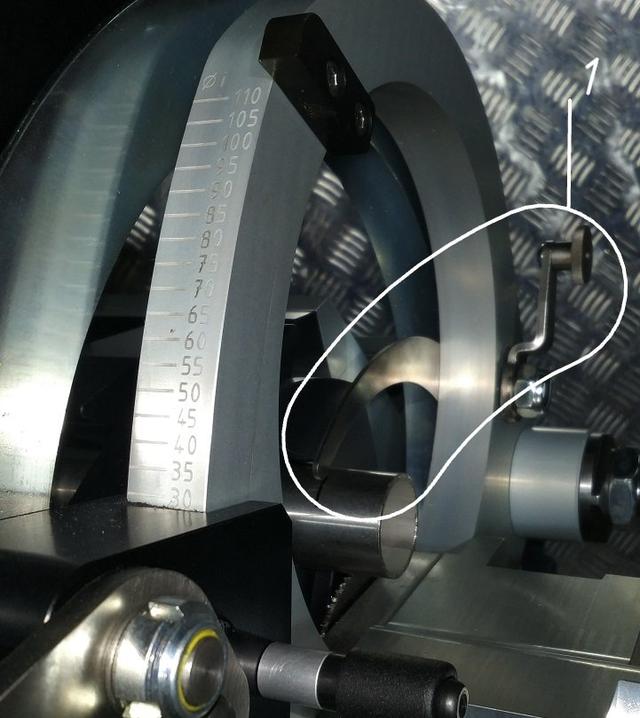

Рухома скоба ORBITEC ORS-115 має складну трапециобразную форму, виконана з алюмінієвого сплаву. На лицьовій стороні зліва нанесена метрична шкала для контролю глибини врізання. Для зручності на шкалу нанесені цифрові значення, що відповідають внутрішньому діаметру оброблюваної труби з урахуванням фрез діаметром 68 мм

На рухомий скобі привід встановлюється в універсальний паз і фіксується через овальний паз двома гвинтами. Таке конструктивне рішення дозволяє швидко зняти привід для заміни або очищення фрези. Після регулювання глибини врізання рухома скоба підтискається кулачком за допомогою гвинта. Недостатньо затягнутий гвинт може збити налаштування глибини при врізанні в товстостінну трубу, що негативно позначиться на якості реза. На рухомий скобі встановлена серповидна опускається пластина (1), яка дозволяє точно визначити місце різу фрезою товщиною 2 мм

Двигун труборіза ORS 115

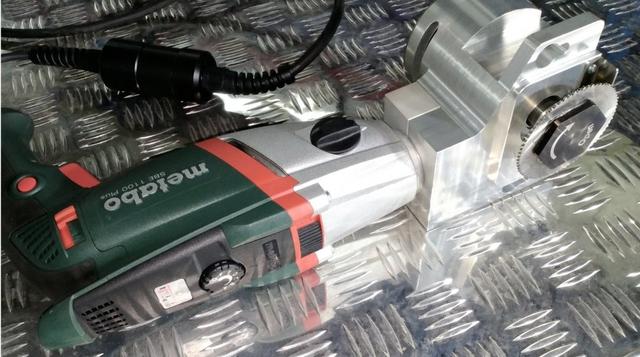

У приводі METABO SBE 1100 труборезной машини ORBITEC ORS-115 застосовується колекторний двигун потужністю 1100 Вт. Заявленої потужності двигуна цілком достатньо для різання труб середніх товщин, при цьому двигун не відчуває перевантаження.

Застосовується інтегрований в привід двоступінчастий понижуючий редуктор, обертання з якого передається на конічний редуктор вала фрези. Рішення використовувати редуктор, інтегрований в одному корпусі разом з двигуном, що виключає необхідність його обслуговування. Застосування двостороннього валу фрези дозволяє виробляти рез біля місця вигину труби.

Труборізні машини ORS 115 можуть монтуватися до робочого місця та використовувати стаціонарно в межах одного цеху. На виїзді в монтажних умовах і на вулиці труборізні машини можуть комплектуватися мобільними треногими столиками.

Комплектація труборіза ORS 115 Orbitec

Стандартна комплектація:

  • Орбітальна пила і блок приводу

  • 4 запасних цангових затиску, зроблених з нержавіючої сталі

  • 1 ріжуча фреза

  • Набір кріплень

  • Мішок для інструменту і інструменти

  • 1 тюбик мастильного матеріалу для різання

  • Коробка для транспортування

Додаткові комплектуючі

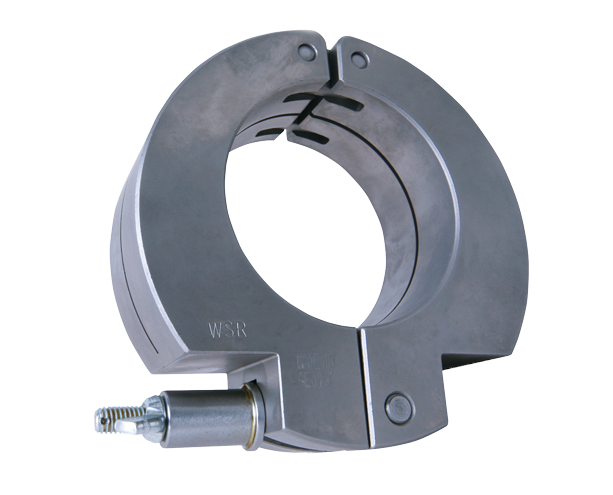

Відрізні блоки - система швидкого блокування труб від 12 до 168 мм

  • Не потрібні інструменти для блокування.

  • Швидкий затискач на місці різання.

  • Кутові пропили для точного різання труб.

  • Застосовні для відрізних фрез до 1 мм.

  • Виготовлені з високоякісної зміцненої інструментальної сталі.

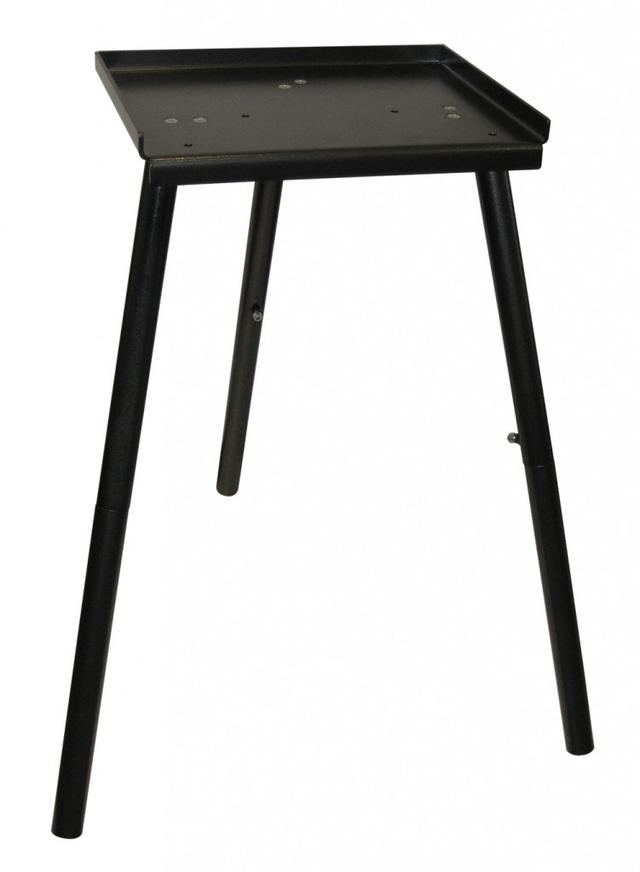

Підставка (стенд) для установки труборіза ORS 115

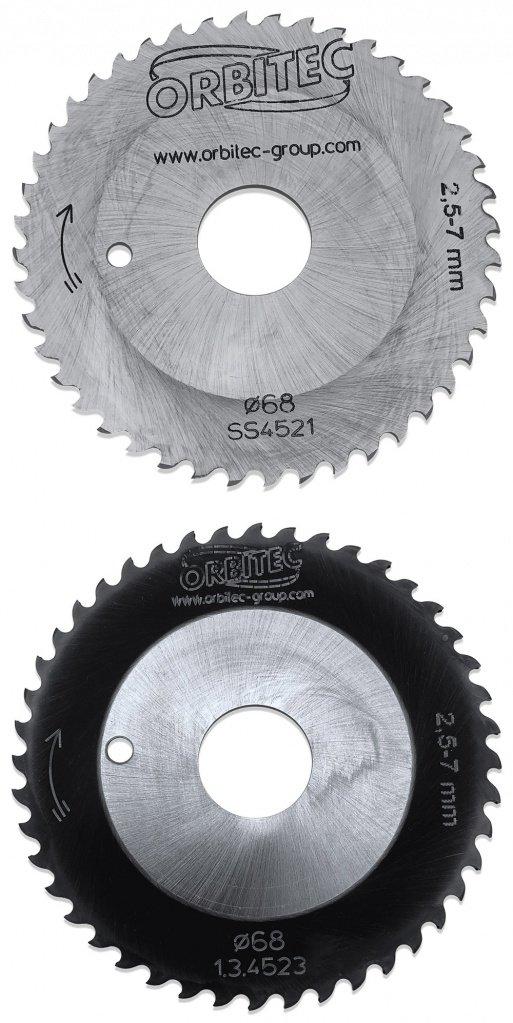

Ріжуча фреза для товщини стінки 1 – 3 мм діаметром 68 мм, 72 зуба, ("STANDARD" без покриття "PREMIUM" з покриттям).

Ріжуча фреза для товщини стінки 2,5 – 7 мм діаметром 68 мм, 44 зуба, ("STANDARD" без покриття "PREMIUM" з покриттям).

Відрізні фрези "STANDARD" рекомендуються для нелегованої та легованої сталі; відрізні фрези "PREMIUM" – для титанових сплавів, дуплексних сталей, сплавів Інконель.

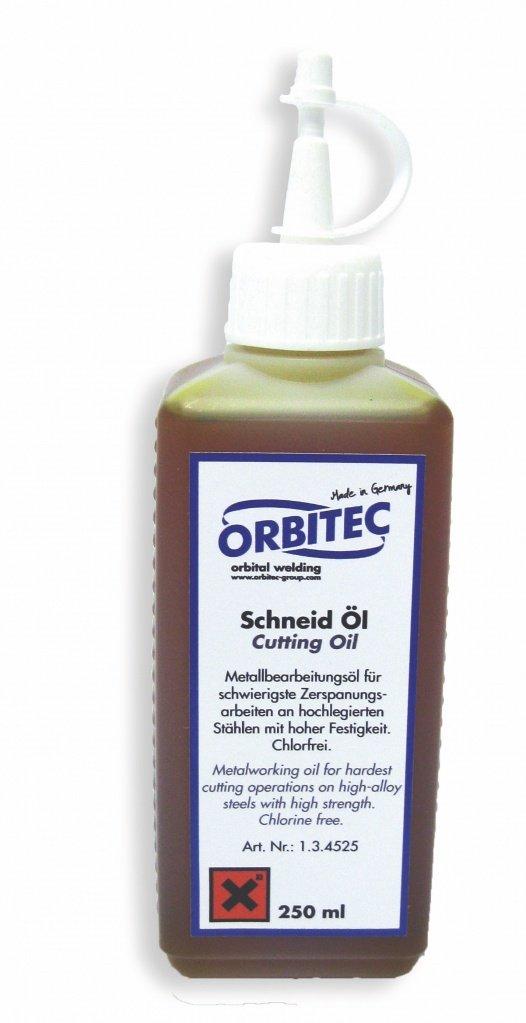

Мастило для полотна фрези, тюбик 250 мл

Основні атрибути
ВиробникOrbitec
Країна виробникНімеччина
Гарантійний термін12 міс
Максимальна товщина стінки труби5 мм
Максимальний діаметр труби120 мм
Мінімальний діаметр труби5 мм
СтанНовий
Користувальницькі характеристики
Вага30
Тип упаковкиТранспортувальний ящик
Стандартна комплектація
Орбітальна пила і блок приводу.
коробка для транспортування.
запасні цангові затискачі, зроблені з нержавіючої сталі4 шт
мішок для інструменту і інструменти.
набір кріплень.
ріжуча фреза1 шт
тюбик мастильного матеріалу для різання1 шт
