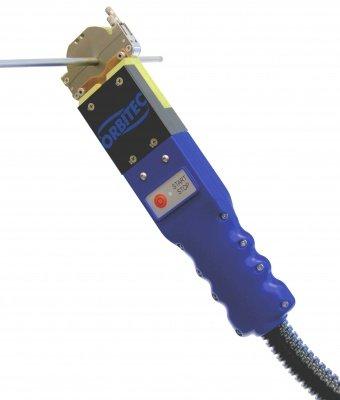

Закрита зварювальна голівка OSK 13 для приварки микрофитингов ORBITEC

Зварювальна головка для микрофитингов Orbitec OSK 13S (для труб з зовнішнім діаметром від 3.0 до 13.0 мм) унікальна для напівпровідникової промисловості і космічних галузей промисловості.

Закриті зварювальні головки забезпечують досконалу захист інертним газом по всій окружності зварного шва (промислове вимога для виготовлення зварних з'єднань для электрополированных труб і в гігієнічних цілях). Під час зварювання зварювальна голівка залишається нерухомої, обертається по орбіті навколо труби тільки ротор із закріпленим на ньому електродом (під кутом 90°, якщо необхідна торцювання труби).

Асортимент зварювальних головок OSK унікальний за конструкцією - збірка кабелю і рукоятки з приводом відділено від самої зварювальної головки, тому одна збірка рукоятки може працювати з різними зварювальними головками різних розмірів. Дана концепція гарантує більшу економію витрат на декількох системах зварювальних головок і чудову гнучкість при застосуванні одних і тих самих зварювальних головок з джерелами живлення різних виробників.

Для кожного діаметра труби, що зварюється потрібні особливі затискні вкладиші. Подача холодної присадного дроту неможлива. Зварювання проводиться після підготовки кінців труби та отримання плоскою квадратної поверхні.

Зварювальна головка Orbitec OSK 13S з газовим охолодженням для використання в місцях з обмеженим простором, наприклад, в напівпровідникової промисловості. Розроблена для зварювання микрофитингов. Унікальна конструкція, в тому числі спеціально виготовлений газовий канал для вдосконалення подачі газу, і вибір матеріалів дають можливість працювати з високими навантаженнями навіть без водяного охолодження.

Для кожного діаметра труби, що зварюється потрібні спеціальні затискні вкладиші. Подача холодної присадного дроту неможлива. Зварювання буде проводитися після підготовки кінців труби та отримання плоскою квадратної поверхні.

Зварювальна головка Orbitec OSK 13S з газовим охолодженням для застосування в місцях з вкрай обмеженому просторі, наприклад, в напівпровідникової промисловості. Спеціально розроблена для зварювання микрофитингов. Унікальна конструкція, в тому числі спеціально виготовлений газовий канал для поліпшення подачі газу, і вибір матеріалів дозволяють працювати з високим навантаженням навіть без водяного охолодження.

Переваги зварювальної головки Orbitec OSK 13S

• Надзвичайно вузький / компактний дизайн.

• Проста конструкція з простим обслуговуванням.

• Рукоятка з елементом управління (кнопка "Старт / Стоп" з відображенням стану).

• Підходять вкладиші Arc Machines моделі 9-500.

• Швидка заміна касети відповідного розміру зовнішнього діаметра.

• Застосування вольфрамового електрода Ø 1,6 мм (1/16").

• Гарантія відсутності блукаючих дуг від ротора.

Технічні характеристики Orbitec OSK 13S

Модель головки	Зовнішній діаметр	Вага
OSK 13 S	3,17 - 12,7 мм (0,125"- 0,500")	2,4 кг

Тип зварювальної головки

A

B

C

D

E

F

мм

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

OSK 13 S

64

2,520

22,7

0,894

103,3

4,067

277,5

10,925

12

0,472

6

0,236

Затискна касета для зварювальної головки OSK 13 S

Для зварювання в умовах обмеженого простору.

• Затискна касета Orbitec TCA, ширина 12 мм (0,472").

• Затискна касета сумісна з Arc Machines, модель 9-500.

• Касета може бути встановлена в будь-якому напрямку (зліва чи справа).

Сумісність з джерелами живлення

Для керування зварювальними головками Orbitec доступні рішення в поєднанні з іншим виробничим устаткуванням, наприклад, AMI, Polysoude і Orbitalum. В деякій мірі зварювальні головки інших виробників також можуть підключатися до зварювальним систем Orbitec. Відповідні пристосування доступні для покупки.

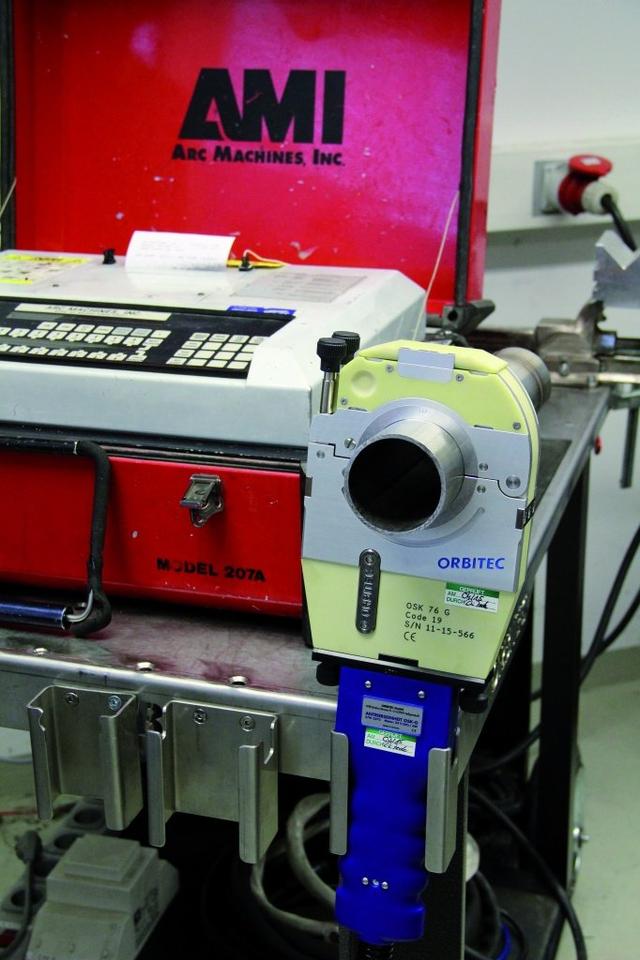

Рукоятка і кабель-пакет зварювальної головки OSK сумісні з джерелами живлення AMI, 8 м.

Перехідник для зварювальних головок ORBITEC OSK з газовим або водяним охолодженням для джерела живлення Polysoude. Перехідник для зварювальних головок Polysoude на джерела живлення ORBITEC.

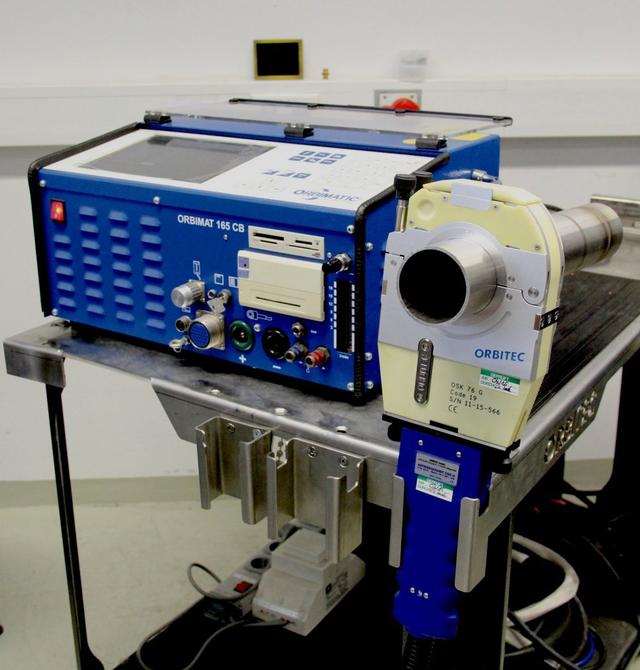

Перехідник для зварювальних головок ORBITEC OSK з газовим або водяним охолодженням на Orbitalum, включаючи дистанційний пульт керування з кабелем 8 м.

Пристосування виробничого обладнання інших виробників або інших зварювальних головок Orbitec можливо за запитом.
