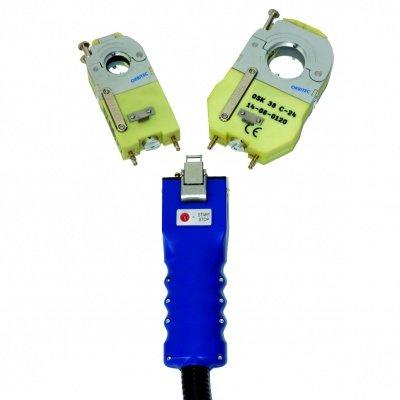

Компактні закриті зварювальні головки OSK з газовим охолодженням серії CS ORBITEC

Компактні закриті зварювальні головки ORBITEC OSK серії CS застосовуються для зварювання труб з малим зовнішнім діаметром від 3,17 мм до 38,1 мм. Товщина зварюваних труб до 3,00 мм.

Закриті зварювальні головки забезпечують повний захист інертним газом по всій окружності зварного шва (промислове вимога для виробництва зварних з'єднань для электрополированных труб і в гігієнічних цілях). Під час зварювання зварювальна голівка залишається нерухомою, обертається по орбіті навколо труби тільки ротор із закріпленим на ньому електродом (під кутом 90°, якщо необхідна торцювання труби).

Асортимент зварювальних головок OSK унікальний за конструкцією. Збірка кабелю і рукоятки з приводом відділено від самої зварювальної голівки. Таким чином, одна збірка рукоятки може працювати з різними зварювальними головками різних розмірів. Дана концепція гарантує більшу економію витрат на декількох системах зварювальних головок і чудову гнучкість при застосуванні одних і тих самих зварювальних головок з джерелами живлення різних виробників.

Для кожного діаметра труби, що зварюється потрібні особливі затискні вкладиші. Подача холодної присадного дроту неможлива. Зварювання виконується після підготовки кінців труби та отримання плоскою квадратної поверхні.

Зварювальні головки Orbitec OSK серії CS з двох компактних зварювальних головок з газовим охолодженням використовуються для зварювання труб з малими зовнішніми діаметрами і мають вузькі рукоятки для зварювання в умовах обмеженого простору.

Переваги зварювальних головок Orbitec OSK CS

• Компактний дизайн для застосування в обмеженому просторі.

• Міцна конструкція з простим обслуговуванням.

• Рукоятка з елементом управління (кнопка "Старт / Стоп" з відображенням стану).

• Швидка заміна касети відповідного розміру зовнішнього діаметра.

• Запобігання фарбування зварного шва за рахунок газового охолодження.

Технічні характеристики Orbitec OSK CS

Модель головки	Зовнішній діаметр	Вага
OSK 21 CS	3,17 - 21,3 мм (0,125"- 0,839")	0,8 кг
OSK 38 CS	3,17 - 38,1 мм (0,125"- 1,500")	1,3 кг

Тип зварювальної головки	A		B		C		D		E		F
	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
OSK 21 CS	70	2,756	40	1,575	150	5,906	370	14,567	33	1,299	17,5	0,689
OSK 38 CS	102	4,016	54	2,156	175	6,890	390	15,354	33	1,299	17,5	0,689



OSK C рукоятка і кабель-пакет в зборі, 8 м

Складається з рукоятки з елементом управління (кнопка "Старт / Стоп" з відображенням стану), інтерфейсу зварювальної головки, привода, редуктора і тахометрического датчика з кабель-пакетом довжиною 8 м.

Перехідний фланець для OSK S, C або CS (опція)

Перевага: при використанні перехідного фланця головки OSK C і CS також можна використовувати з рукояткою і кабель-пакетом OSK S.

Затискні вкладиші зварювальних головок OSK

Для кожного діаметра труби, що зварюється потрібні особливі затискні вкладиші. 1 комплект для кожного зовнішнього діаметра містить 4 затискних вкладиша.

Нестандартні розміри та «спеціальні» затискні вкладиші доступні за запитом.

Власники вольфрамового електрода

Багатопозиційний тримач вольфрамового електрода для зварювальних головок OSK 53 і вище. Максимальне охоплення розміру зварювальної головки зменшується. Застосовується тільки для вольфрамових електродів діаметром 1,6 мм і 2,4 мм

Зміщений тримач вольфрамового електрода з поворотною віссю для зварювальних головок OSK 53 і вище. Максимальне охоплення розміру зварювальної головки зменшується. Застосовується тільки для вольфрамових електродів діаметром 1,6 мм і 2,4 мм

Газозащитные вкладиші

Вкладиші для захисту газової дуже вузькі і мають алюмінієві опорні кільця і захисну газову кришку з термостійкого матеріалу; застосовуються для зварювання фітінгів, фланців, колін і т. д. Зварювання може дуже легко виконуватися в поєднанні зі зміщеними або многопозиционными власниками електродів при зміщенні електрода до однієї сторони зварювальної голівки. Особливі широкі затискачі доступні для більш надійного кріплення і поставляються за запитом.

Вкладиші для захисту газової доступні для зварювальних головок OSK 53/76/115 (діапазон розмірів труб обмежений). Захисні опорні кільця і газові кришки (1 комплект - 2 кільця).

Сумісність з джерелами живлення

Для керування зварювальними головками Orbitec доступні рішення в поєднанні з іншим виробничим устаткуванням, наприклад, AMI, Polysoude і Orbitalum. У деяких випадках зварювальні головки інших виробників теж можуть підключатися до зварювальним систем Orbitec. Відповідні пристосування доступні для придбання.

Рукоятка і кабель-пакет зварювальної головки OSK сумісні з джерелами живлення AMI, 8 м.

Перехідник для зварювальних головок ORBITEC OSK з газовим або водяним охолодженням для джерела живлення Polysoude. Перехідник для зварювальних головок Polysoude на джерела живлення ORBITEC.

Перехідник для зварювальних головок ORBITEC OSK з газовим або водяним охолодженням на Orbitalum, включаючи дистанційний пульт керування з кабелем 8 м.

Пристосування виробничого обладнання інших виробників або інших зварювальних головок Orbitec можливо за запитом.
