Зварювальні головки для вварки в трубну дошку RBK ORBITEC

Зварювальні головки Orbitec для зварювання труб в трубну дошку з вбудованими блоками подачі дроту. Можуть управлятися від будь-якого контролера і зварювального джерела живлення Orbitec. Головки призначені для зварювання труби трубчастих і пластинчастих водогрійних котлів і теплообмінників з внутрішнім діаметром ввариваемых труб від 10 мм до 78 мм

З допомогою зварювальних головок "труба-в-трубну дошку" можна робити приварювання труб до трубних решітках незмінно високої якості, з подачею присадного дроту і без подачі. Труби, що підлягають зварюванню, можуть бути встановлені врівень з трубної гратами, зміщені, виступати або перебувати на задній поверхні решітки. RBK 20 - легка і проста в застосуванні зварювальна голівка "труба-в-трубну дошку" з пальником з водяним охолодженням. Крім того, на голівці встановлений фіксований привід для подачі холодної присадного дроту, тобто він не обертається.

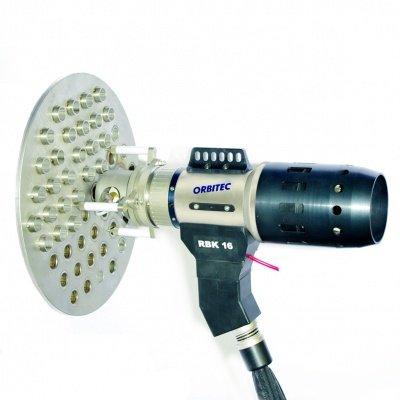

RBK 16 являє собою зварювальну голівку "труба-в-трубну дошку" для високих вимог до зварювання з повністю охолоджуваних водою корпусом головки і пальником. Порівняно з RBK 20 головка RBK 16 модифікована і має дуже зручні регулювання пальника, при якій упор головки або опорне кільце не обертається під час зварювання. Додатковий привід подачі холодної присадного дроту обертається динамічно разом з головкою. За запитом зварювальна голівка RBK 16 поставляється з системою AVC або з відповідними пристосуваннями для зварювання труб на задній поверхні трубної решітки.

Технічні характеристики Orbitec RBK

Модель головки	RBK 20	RBK 16
Область застосування ø	9,8 - 78 мм (0,385"-3,070")	9,8 - 78 мм (0,385"-3,070")
Область застосування ø з AVC	–	10 - 100 мм 0,393"-3,937"
Макс. зварювальний струм	200 А
Провід подачі дроту	24
Швидкість обертання	макс. 5 об/хв
Котушка з дротом	1 кг, ø100 мм
Діаметр дроту	0,6 - 1,2 мм
Маса без приводу подачі	5,0 кг	8,0 кг
з приводом подачі	6,0 кг	10,0 кг
з системою AVC	–	11,0 кг





Тип зварювальної головки	A		B		C		D		E
	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм
RBK 20	500	19,685	330	12,992	400	15,748	80	3,150	130	5,118
RBK 16	490	19,291	290	11,417	390	15,354	100	3,937	130	5,118



Комплектація зварювальних головок RBK Orbitec

У базовий комплект входить:

• Зварювальна головка RBK.

• Кабель-пакет з водяним охолодженням.

• Триточкова опора (опорне кільце додатково).

• Зварювальний пальник.

• Набір інструменту.

Центруючі шпинделі і оправки для головок RBK



Оправка A, Ø 4 mm | 0.157“ (Артикул 1.2.3601)

Тип шпинделя	мм	дюйми	Артикул
Typ 01	9,8 – 10,3	0.386 – 0.406	1.2.3605
Typ 02	10,3 – 10,8	0.406 – 0.425	1.2.3630
Typ 03	10,8 – 11,3	0.425 – 0.445	1.2.3631
Typ 04	11,3 – 11,8	0.445 – 0.465	1.2.3632
Typ 05	11,8 – 12,3	0.465 – 0.484	1.2.3633
Typ 06	12,3 – 13,0	0.484 – 0.512	1.2.3634



 Оправка B, Ø 6 mm | 0,024" (Артикул 1.2.3602)

Тип шпинделя	мм	дюйми	Артикул
Typ 07	12,8 – 14,0	0.504 – 0.551	1.2.3606
Typ 08	13,8 – 15,0	0.543 – 0.591	1.2.3635
Typ 09	14,8 – 16,0	0.583 – 0.630	1.2.3636
Typ 10	15,8 – 17,0	0.622 – 0.669	1.2.3637
Typ 11	16,8 – 18,0	0.661 – 0.709	1.2.3638
Typ 12	17,8 – 19,0	0.701 – 0.748	1.2.3639
Typ 13	18,8 – 20,0	0.740 – 0.787	1.2.3640
Typ 14	19,8 – 22,5	0.780 – 0.886	1.2.3641



Оправка C, Діаметр 9 mm | 0,035" (Артикул1.2.3603)

Тип шпинделя	мм	дюйми	Артикул
Typ 15	22,3 – 25,0	0.878 – 0.984	1.2.3607
Typ 16	24,5 – 27,0	0.965 – 1.063	1.2.3642
Typ 17	26,5 – 29,0	1.043 – 1.142	1.2.3643
Typ 18	28,5 – 31,0	1.122 – 1.220	1.2.3644
Typ 19	30,5 – 33,0	1.201 – 1.299	1.2.3608
Typ 20	32,5 – 36,0	1.280 – 1.417	1.2.3645
Typ 21	35,5 – 39,0	1.398 – 1.535	1.2.3646
Typ 22	38,5 – 42,0	1.516 – 1.654	1.2.3647
Typ 23	41,5 – 45,0	1.634 – 1.772	1.2.3648
Typ 24	44,5 – 48,0	1.752 – 1.890	1.2.3649
Typ 25	47,5 – 51,0	1.870 – 2.008	1.2.3650



Оправка D, Ø 12 mm | 0,047" (Артикул 1.2.3604)

Тип шпинделя	мм	дюйми	Артикул
Typ 26	50,5 – 54,0	1.988 – 2.126	1.2.3609
Typ 27	53,5 – 58,0	2.106 – 2.283	1.2.3651
Typ 28	57,5 – 62,0	2.264 – 2.441	1.2.3652
Typ 29	61,5 – 66,0	2.421 – 2.598	1.2.3653
Typ 30	65,5 – 70,0	2.579 – 2.756	1.2.3654
Typ 31	69,5 – 74,0	2.736 – 2.913	1.2.3655
Typ 32	73,5 – 78,0	2.894 – 3.071	1.2.3656



Додаткові приналежності для головок RBK

Триточкова опора і опорне кільце з сепаратором для зварювальних головок RBK

Балансир для зварювальних головок RBK
