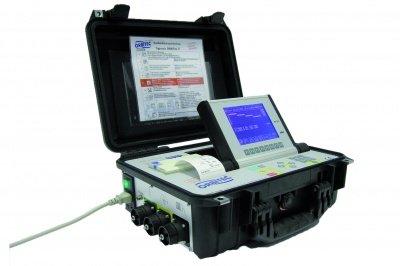

Контролер орбітального зварювання Tigtronic Orbital 4 ORBITEC

Надійний стандартний контролер орбітального зварювання для застосування з відкритими зварювальними головками, закритими зварювальними головками, зварювальними головками типу "труба-в-трубну дошку" і поворотними столами.

Застосування контролерів Tigtronic Orbital 4

Застосування моделей контролера	Orbital 4
Відкриті зварювальні головки OSW Закриті зварювальні головки OSK Зварювальні головки типу "труба-в-трубну дошку" RBK Поворотні столи TURN Блоки подачі дроту ORBIFEED Система AVC-контролю	+ + + + + +

Переваги контролера Tigtronic Basic

• Фіксований дисплей 5,7".

• Простий багатомовний інтерфейс з програмою підказок: введення зовнішнього діаметра труби, товщини стінки, коду зварювальної голівки.

• Контроль газового та рідинного охолодження.

• Опції для 6 рівнів програмування з режимами неперервного та покрокового переміщення.

• Легка настройка автоматично розрахованих характеристик (індивідуальний рівень або кнопка для загального відсотка).

• Графічне відображення процесу зварювання.

• Моніторинг параметрів зварювання в режимі реального часу.

• Вбудований лічильник зварних швів (привласнення ізометрії та номерів зварних з'єднань).

• Збереження до 99 програм зварювання.

• Збереження до 400 фактичних значень даних.

• Є можливість оновити програмне забезпечення.

• Програма для відстеження помилок.

• Можливість підключення пульта дистанційного керування (Примітка: контролер також може працювати завдяки вбудованому дисплею).

• Роз'єм для підключення аналізаторів залишкового кисню.

• Передача даних встановлених / фактичних значень, а також зварювальних програм через USB інтерфейс.

• Компактний і легкий, з зовнішніми розмірами (Д × Ш × В) 340 × 295 × 150 мм і масою всього 5,5 кг.

• Автоматичний діапазон вхідної напруги 90 - 260 В змінного струму.

Комплектація контролера Tigtronic Basic 2

Комплектація контролерів TIGTRONIC BASIC 2 / 3 / 4 включає в себе:

• Контролер.

• Кабель живлення.

• Інтерфейсний кабель для контроллери / джерела живлення.

• USB-накопичувач, 1 ГБ.

Додаткові опції контролерів TIGTRONIC BASIC 2 / 3 / 4:

• Блок рідинного охолодження COOL 50.

• Комплект оснащення для AVC-контролю.

Аксесуари для контролера Tigtronic Basic

Блок рідинного охолодження COOL 50 для використання з інвертором TETRIX 200 і контролерами TIGTRONIC в поєднанні зі зварювальними пальниками з водяним охолодженням.

Комплект оснащення для AVC-контролю - вбудована додаткова плата для блоку AVC, включаючи оновлення програмного забезпечення для зварювання в поєднанні з подачею присадного дроту і AVC.

Програмне забезпечення для документування DOCUTRONIC 2.2. Для всіх контролерів TIGTRONIC для резервного копіювання, адміністрування і обробки документації по зварному шву (встановлені фактичні значення параметрів зварювання) на ПК англійською та німецькою мовами.

Блок дистанційного управління ORBICONTROL 3. Пульт дистанційного керування з кабелем 8 м для всіх контролерів орбітального зварювання.

Функції управління:

• Початок циклу зварювання, спад струму і закінчення циклу зварювання

• Кнопки початку переміщення

• Кнопки початку подачі дроту

• Кнопки початку роботи AVC

• Візуальне відображення статусу процесу

Запасна папір для вбудованого принтера, містить 3 рулону паперу.

Запасний картридж для вбудованого принтера. Стрічковий картридж для котроллера TIGTRONIC ORBITAL 4 і системи COMPACT.
