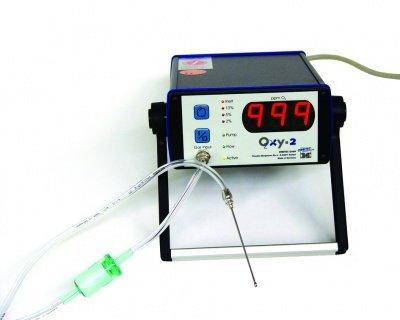

Аналізатор залишкового кисню OXY 2 ORBITEC

Аналізатор залишкового кисню для контролю якості подачі захисного газу всередину зварюваних труб в рамках запрограмованих параметрів орбітального зварювання.

Подача формуючого газу з високою точністю важлива для забезпечення високої якості та контролю якості зварювання, зокрема при зварюванні високолегованих, корозійно-стійких матеріалів, які дуже чутливі до присутності кисню в процесі зварювання.

Аналізатори залишкового кисню Orbitec можуть бути підключені до контролерів орбітального зварювання для контролю якості подачі захисного газу всередину зварюваних труб в рамках запрограмованих параметрів зварювання (крім Oxy Smart).

Значення, виміряні під час зварювання, також будуть збережені як частина зареєстрованих параметрів процесу зварювання. Максимальне значення залишкового кисню (в ppm = мільйонних частках) вводиться в контролер орбітального зварювання (зазвичай <20 ppm). Зварювання не починається, поки виміряне значення не виявиться нижче запрограмованого порога.

Аналізатори відкалібровані для вимірювання в діапазоні, який відповідає зварюванні, нижче 30 ppm з точністю до ± 2 ppm.

Оскільки окислення починається приблизно за 30 ppm, аналізатори не рекомендується використовувати зі значеннями, відображеними у відсотках, оскільки 0,1% = 1000 ppm.

Приклади в мільйонних частках (ppm) і рівні окислення:

 7 ppm 0,0007%

 27 цпк 0,0027%

500 ppm 0,05%

Переваги аналізатора OXY 2 Orbitec

• Для інертних газів.

• Для газових сумішей, що містять водень.

• Вимірювальна комірка з оксиду цирконію, що не вимагає обслуговування.

• Інтерфейс для зв'язку з контролерами орбітального зварювання Orbitec.

Технічні характеристики аналізатора OXY 2

Діапазон вимірювання	5 - 999 ppm O2
Робоча температура	0 - 45°С
Точність вимірювання	±0,3 мВ (датчик EMK)
Час встановлення вимірювань	10 - 15 хв
Час відгуку	~2 сек. для змін
Габаритні розміри (Д × Ш × В)	140 × 210 × 225 мм (без ручки)
Напруга живлення	230 / 110 В змінного струму
Теплова навантаження циклу	~ 200 В-А
Стандартна навантаження	~ 40-А



Комплектація аналізатора OXY 2 Orbitec

 У базовий комплект входить:

• Аналізатор кисню.

• Кабель живлення.

• Комплект шлангів 3 м, включаючи фільтр і зонд з нержавіючої сталі.

• Пластиковий корпус.

• Сертифікат про калібрування.

Додаткові пристрої

Спеціальний транспортний пилонепроникний кейс для OXY 2 і приладдя

Кабель COM OXY 2 для підключення до контролерів TIGTRONIC BASIC 2/3/4

Кабель COM OXY 2 для підключення до контролерів TIGTRONIC ORBITAL і COMPACT 4







Запасний пластиковий шланг для OXY 2 / OXY 3 3 м, з фільтром частинок і зондом з нержавіючої сталі

Запасний фільтр
