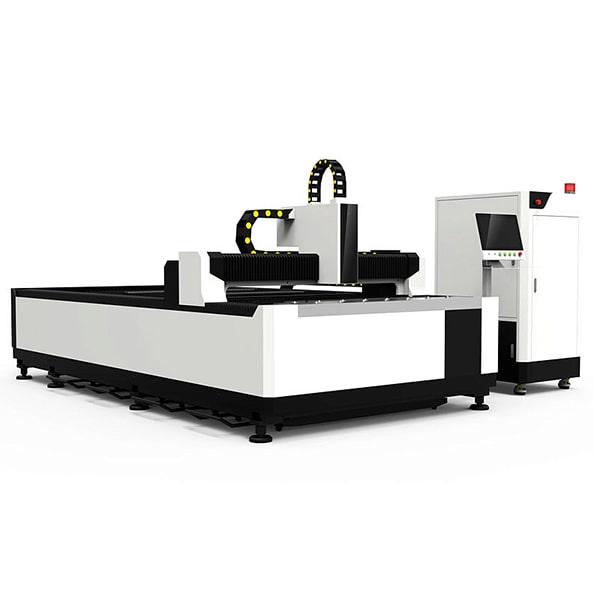

Комплекс лазерного розкрою з ЧПУ XTLaser XTC-1530G

Обробка листового металу є одним із способів використання лазера. Новітньою технологією обробки металевого листа є твердотільний лазер, також відомий як волоконний лазер. Короткий опис різання: лазерний промінь, створений в резонаторі, передається без втрат по волоконно-оптичному кабелю на поверхню аркуша. Процес різання починається, коли лазерний промінь, а також технологічні гази (кисень, азот або стиснене повітря) зосереджені на матеріалі. За допомогою технологічних таблиць все осі управляються точно, і всі частини установки працюють без необхідності ручного втручання. Нова серія G, виготовлена з високоякісних компонентів, посилена рама для більшої жорсткості системи і точності обробки. Під замовлення може бути укомплектована захисним кабінетом.

Особливості

Лазерний резонатор

• Відсутність оптичних елементів в конструкції резонатора значно знижують витрати на обслуговування;

• У порівнянні з газовим резонатором, немає необхідності використовувати лазер утворює газ, що у свою чергу знижує експлуатаційні витрати;

• Висока якість лазерного випромінювання BPP<2 мм×мрад, довжина хвилі 1,07 мкм, забезпечує високу ефективність різання.

• Високонадійні волоконні иттербиевые лазери виробництва IPG або Rycus мають високий ресурс і практично не вимагають юстирування, обслуговування, або регламентної заміни яких-небудь вузлів протягом усього терміну експлуатації. Розраховані лазери на багаторічну роботу в заводських умовах при 2-3 змінною завантаженні на повній потужності. А відсутність зовнішньої транспортує оптики гарантує стабільність якості розкрою по всій робочій зоні і звільняє від маси проблем з юстировкою та експлуатацією комплексу.

 Станина

• Динамічний аналіз показав деформацію менше 0,015 мм при динамічному навантаженні 1,5 G;

• Після зварювання станина відпускається в печі за технологією T6;

• Після відпустки у печі, посадочні місця для лінійних направляючих і зубчастих рейок обробляються на великогабаритному фрезерному верстаті за один установ;

• Жорстка станина без залишкових деформацій, забезпечує точність переміщень і високу динаміку;

  Водяний охолоджувач

• Зовнішня система охолодження циркуляційного, деіонізованій фільтрованою водою з системою контролю температури;

• Контроль температури з точністю ± 1°С

• Система захисту компресора від перевантаження, затримки;

• Повідомлення аварійних станів: контроль потоку води, підвищена/знижена температура;

• Сертифіковано за стандартами CE / RoHS;

• Підігрів охолоджуючої рідини (опція);

  Безконтактна ріжуча голова з автофокусом/без автофокусу

• Завдяки невеликій вазі і витягнутою конструкції забезпечуються високі динамічні характеристики, прискорення і швидкість переміщення;

• Швидкий відгук ємнісного датчика дозволяє уникнути зсувів;

• Оптичний шлях повністю закритий захисним склом, що дозволяє уникнути попадання забруднень;

• Контроль тиску допоміжного газу;

• Стабільне забезпечення зазору по осі Z;

• Автоматичне регулювання фокусної відстані

  Серводвигуни YASKAWA Серводвигун Yaskawa відрізняється високими швидкісними характеристиками, а точність позиціонування вигідно виділяє продукцію компанії. Головна перевага апаратів – висока надійність і працездатність.

Комплектація

Стандартна комплектація:

Всі приводу оснащені серводвигун

Ріжуча головка

Лазерний резонатор 0,5-4 кВт

Чиллер

Програмне забезпечення CAD / CAM

Система ЧПУ з 15 сенсорним екраном

Контрольна лампа

Стартовий набір витратних елементів

Додаткова комплектація:

Змінний стіл для завантаження металу і вивантаження готових деталей

Додаткове пристосування для різання труб до ф220 мм

Захисний корпус для захисту від випромінювання
