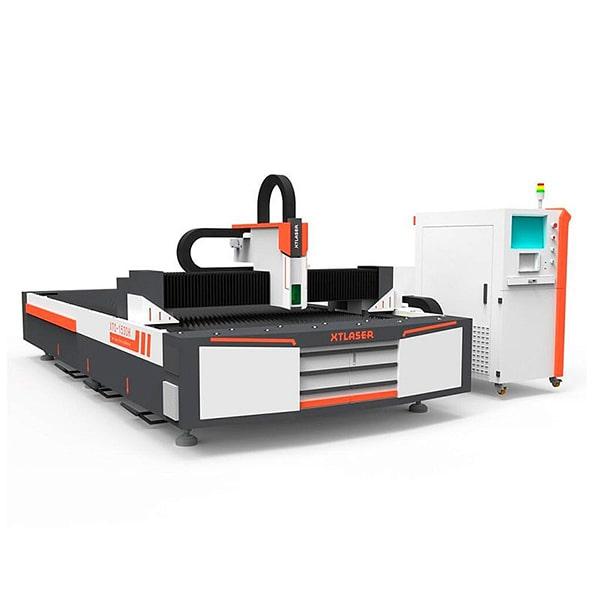

Комплекс лазерного розкрою з ЧПУ XTLaser XTC-1530H

  • В наявності
  • Код: XTC-1530H

Ціну уточнюйте

+380 (67) 648-44-47
менеджер
  • +380 (50) 726-25-61
    менеджер

Замовлення тільки за телефоном

повернення товару протягом 14 днів за рахунок покупця
Комплекс лазерного розкрою з ЧПУ XTLaser XTC-1530H
Комплекс лазерного розкрою з ЧПУ XTLaser XTC-1530H
Ціну уточнюйте
В наявності
+380 (67) 648-44-47
менеджер
  • +380 (50) 726-25-61
    менеджер
Опис
Характеристики
Інформація для замовлення

Обробка листового металу з допомогою оптичного лазера

Обробка листового металу є одним із способів використання світлового променя від лазера. Новітньою технологією обробки металевого листа є твердотільний лазер, також відомий як волоконний лазер. Короткий опис різання: лазерний промінь, створений в резонаторі, передається без втрат по волоконно-оптичному кабелю на поверхню аркуша. Процес різання починається, коли лазерний промінь, а також технологічні гази (кисень, азот або стиснене повітря) зосереджені на матеріалі. За допомогою технологічних таблиць все осі управляються точно, і всі частини установки працюють без необхідності ручного втручання. Високонадійні волоконні иттербиевые лазери виробництва IPG або Rycus мають високий ресурс і практично не вимагають юстирування, обслуговування, або регламентної заміни яких-небудь вузлів протягом усього терміну експлуатації. Розраховані лазери на багаторічну роботу в заводських умовах при 2-3 змінною завантаженні на повній потужності. А відсутність зовнішньої транспортує оптики гарантує стабільність якості розкрою по всій робочій зоні і звільняє від маси проблем з юстировкою та експлуатацією комплексу.

Особливості

Лазерний резонатор

  • Відсутність оптичних елементів в конструкції резонатора значно знижують витрати на обслуговування;

  • У порівнянні з газовим резонатором, немає необхідності використовувати лазер утворює газ, що у свою чергу знижує експлуатаційні витрати;

  • Висока якість лазерного випромінювання BPP<2 мм×мрад, довжина хвилі 1,07 мкм, забезпечує високу ефективність різання.

Станина

  • Динамічний аналіз показав деформацію менше 0,015 мм при динамічному навантаженні 1,5 G;

  • Після зварювання станина відпускається в печі за технологією T6;

  • Після відпустки у печі, посадочні місця для лінійних направляючих і зубчастих рейок обробляються на великогабаритному фрезерному верстаті за один установ;

  • Жорстка станина без залишкових деформацій, забезпечує точність переміщень і високу динаміку;

Водяний охолоджувач

  • Зовнішня система охолодження циркуляційного, деіонізованій фільтрованою водою з системою контролю температури;

  • Контроль температури з точністю ± 1°С

  • Система захисту компресора від перевантаження, затримки;

  • Повідомлення аварійних станів: контроль потоку води, підвищена/знижена температура;

  • Сертифіковано за стандартами CE / RoHS;

  • Підігрів охолоджуючої рідини (опція);

Безконтактная ріжуча головка з автофокусом/без автофокуса:

  • Завдяки невеликій вазі і витягнутою конструкції забезпечуються високі динамічні характеристики, прискорення і швидкість переміщення;

  • Швидкий відгук ємнісного датчика дозволяє уникнути зсувів;

  • Оптичний шлях повністю закритий захисним склом, що дозволяє уникнути попадання забруднень;

  • Контроль тиску допоміжного газу;

  • Стабільне забезпечення зазору по осі Z;

  • Автоматичне регулювання фокусної відстані

Комплектація

Стандартна комплектація:

Всі приводу оснащені серводвигун

Ріжуча головка

Лазерний резонатор 0,5-3 кВт

Чиллер

Програмне забезпечення CAD / CAM

Система ЧПУ з 15 сенсорним екраном

Контрольна лампа

Стартовий набір витратних елементів

Додаткова комплектація:

Змінний стіл для завантаження металу і вивантаження готових деталей

Додаткове пристосування для різання труб до ф220 мм

Основні атрибути
Країна виробникКитай
Технічні характеристики
Довжина хвилі0,15 мм
Імпульс0,1-20 м/с
Джерело лазерного випромінювання500-3000 Вт
Максимальна швидкість25 м/хв
ОхолодженняВодяний чиллер
Робоча зона обробки листа1500х3000 мм
Точність позиціонування≤±0.08 мм/1000 мм
