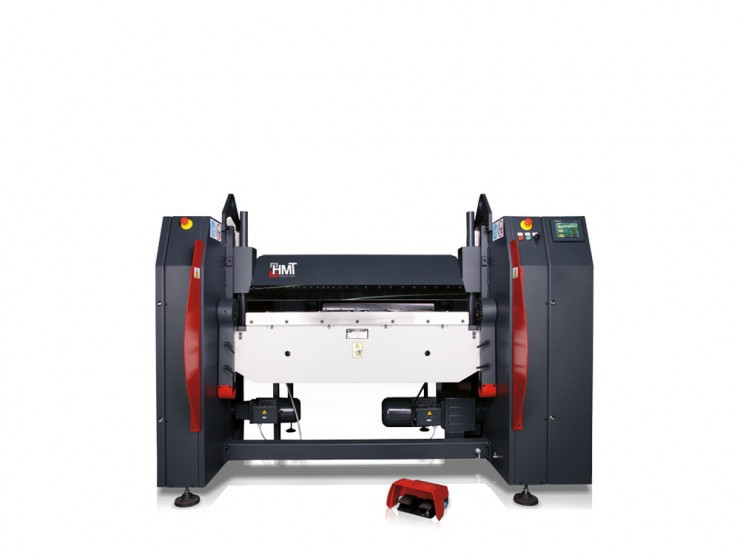

Електромеханічний листогиб H. M. Transtech TSM 25/25
- В наявності
- Код: TSM 25/25
1 494 069 ₴
- +380 (50) 726-25-61менеджер
Електромеханічний листогиб H. M. Transtech TSM 25/25
Моторні згинальні машини категорії «ТСМ» (TSM), становлять потужне обладнання середнього класу з можливістю фальцювання продукції довжиною до 4 м Притискна сила виробляється за допомогою двох трапецієподібних гвинтів по обох сторонах притискної балки. Гибочна балка конструкції жорсткої зварювання, оснащена системою bombirung (crowning system), яка забезпечує високу точність фальцювання.
Налаштування фальцовочной балки для необхідної товщини дуже проста і швидка.
Оснащення та інструментальне обладнання машини дуже багате, включає використання сегментів на всіх трьох типах балок (3SH-superflex), як і вохможность використання дуальної системи (DUO systеm), яка дозволяє на притискної балки однієї машини застосування планки і сегментів SH, що робить машину високо надійної і гнучкої. Управління машиною за допомогою ножної педалі, для роботи з продукцією розміром 4 метри в стандартній модифікації оснащена двома педалями. Для виробництва довгих деталей і частин рекомендується застосування моторного заднього упору, чим забезпечується обслуговування машини тільки одним оператором. Застосування машини такої модифікації дуже широке як поштучне, так і серійному виробництві плоских і коробкових виробів, в області технічного обслуговування, при виробництві кухонних меблів і т. п.
Особливості
- Електромеханічний листогиб TSM 25/25 з робочою довжиною 2520 мм призначений для виготовлення прямокутних повітропроводів, покрівлі та інших виробів з листової сталі товщиною до 2.50 мм;
- На моделях серії TSM встановлена суцільна притискна балка;
- Верстат оснащений пристроєм ручного регулювання кута згину, переносний ножною педаллю управління, PCL контролером;
- Привід і електрокомпоненти від відомих європейських виробників: Lenze, Siemens, Omron, Schneider;
- TSM 25/25 має посилену станину, яка забезпечує стабільну і довговічну роботу верстата без втрати точностних параметрів.
Основні характеристики
- Виробник H. M. Transtech
- Країна-виробник Словаччина
- Тип приводу Електричний
- Робоча довжина 2520 мм
- Товщина металу (400 Н/мм2) 2.50 мм
- Товщина металу (нержав. сталь 600 Н/мм2) 2.00 мм
Параметри підключення
- Електроживлення 3x380/50 В/Гц
Габарити
- Довжина 3600 мм
- Ширина 1100 мм
- Висота 1560 мм
- Вага 3600 кг
Додаткові параметри
- Розкриття верхнього притиску 200/90 мм
- Двигун притискної балки 0.75 кВт
- Двигун згинального фартуха 3.0 кВт
- Планка притискної балки 30°;
- Ручна настройка одного кута вигину тип "МА";
- Планка гибочної балки 20 мм;
- Ручна настройка попередньої натяжки на гибочної балці;
- Ножна педаль.
Можливі варіанти виконання електромеханічного листогиб H. M. Transtech:
- TSM - суцільна притискна балка;
- TSM S - сегментна притискна балка;
- TSM SH - висока сегментна притискна балка;
- TSM 3SH - притискна, нижня і гибочна балки сегментні.
TSM - суцільний інструмент на всіх 3-х балках. | ||
TSM S - похилі сегменти на притискної балки, суцільний інструмент на гибочної і нижньої балки. | ||
TSM SH - високі сегменти на притискної балки, суцільний інструмент на гибочної балці і на нижній балці. | ||
TSM 3SH - сегменти на всіх 3-х балках, на притискної балки високі сегменти. | ||
TSM DUO - на деяких модифікаціях на притискної балки може бути суцільною інструмент або сегменти SH. DUO - на деяких модифікаціях на притискної балки може бути суцільною інструмент або сегменти SH. DUO - на деяких модифікаціях на притискної балки може бути суцільною інструмент або сегменти SH. |
Огляд опцій
Рекомендуємо придбати до электромеханическому листогиб серії TSM
MSD – ручного задній упор 100-1000 мм | |
MOD – ручного задній упор з лінійкою 75 -760 мм | |
MPD – ручного задній упор з лінійкою, пальцями, напрямними | |
MZD – електромеханічний задній упор 15-1500 мм для точного відрізу | |
PUD – установка кута згину і положення заднього упору (включаючи MZD 1000) | |
PP 45 (PP65)- цифровий контролер з «тачскрін» для установки кута згину і положення заднього упору. Дозволяє програмувати до 100 профілів з 10 кутами, кількість виробів, коригування кута, мови (включаючи MZD 1000) | |
PATHFINDER 15“ TFT Multicolour, цифровий контролер на необмежену кількість програм, симуляція в 2D, інтерфейс Windows, USB-порт (включаючи MZD 1000) |
Опції
- Електромеханічна листогибочная машина TSM S 25/25 - 2279596,00 руб *
- Електромеханічна листогибочная машина TSM SH 25/25 - 2347065,00 руб *
- Електромеханічна листогибочная машина TSM Duo 25/25 - 2418756,00 руб *
- Електромеханічна листогибочная машина TSM 3SH 25/25 2 496 710 руб *
- Контролер PT1 для TSM 25/25 - 49631,00 руб
- Контролер NC1A для TSM 25/25 - 187498,00 руб
- "Ручного задній упор типу ""MPD"" для TSM 25/25"- 193013,00 руб
- "Ручного задній упор типу ""MOD"," для TSM 25/25"- 135687,00 руб
- Контролер CNC2A з моторизованим заднім упором 1000 мм для TSM 25/25 - 1063239,00 руб
- Контролер CNC3A з моторизованим заднім упором 1000 мм для TSM 25/25 - 1158078,00 руб
Основні | |
---|---|
Виробник | H. M. Transtech |
Країна виробник | Словаччина |
Додатковий сервіс | Установка, Сервісне обслуговування, Навчання |
Додаткові параметри | |
Тип приводу верстата | електромеханічний |
Користувацькі характеристики | |
Гарантійний термін | 12 |
Стан | Нове |
- Ціна: 1 494 069 ₴
