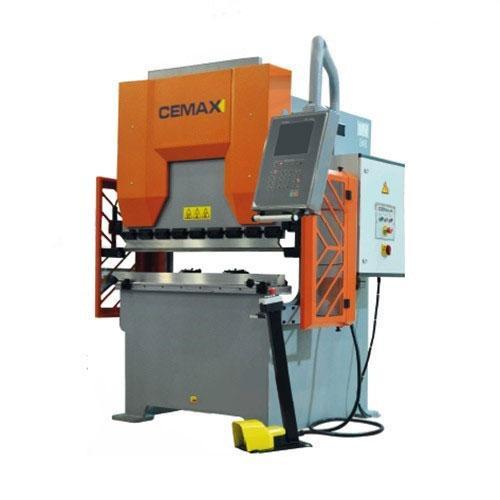

Гибочний прес Cemax HCNC 150-30-4 (ЧПУ, 3 осі)

Гибочний прес Cemax HCNC 150-30-4 (ЧПУ, 3 осі)

Особливості

• Універсальний гибочний прес CEMAX HCNC 150-30-4 з 3 осями (Y1-Y2-X) призначений для гнуття профілю з листового металу з зусиллям до 40 тонн;
• Міцна зварна станина дозволяє зменшити вібрацію в робочому режимі при високих швидкостях;
• Верстат оснащений контролером CNC для детальних налаштувань параметрів згинання, а також для створення та зберігання гибочних програм;
• CEMAX HCNC має ручний і автоматичний режим роботи, можливість плавного регулювання швидкості робочого ходу, дистанційне педальне управління з кнопкою аварійного відключення. Низьке споживання електроенергії.

Основні характеристики

• Виробник CEMAX
• Країна-виробник Туреччина
• Тип приводу Гідравлічний
• Робоча довжина 1500 мм
• Налаштування заднього упору 500 мм
• Зусилля 40 т
• Глибина подачі (зів) 355 мм
• Робоча швидкість 9.2 мм/с
• Робоча швидкість по осі Y 100(тандем) мм/с
• Хід по осі Y 300 мм
• Управління по осях Y1-Y2-X

Параметри підключення

• Споживана потужність 4 кВт
• Потужність двигуна 0.37 кВт

Габарити

• Висота 2680 мм
• Вага 2600 кг

Схема верстата

Найменування Значення

• Робоча довжина (А), мм 1500
• Відстань між колонами (B), мм 1260
• Величина ходу (C), мм 510
• Глибина подачі, зів (D), мм 355
• Ширина (E), мм 1960
• Ширина верстата з передньої підтримкою (F), мм 1520
• Висота (G), мм 2680

Схема



Контролер CYBELEC Cyb Touch 8

Контролер ЧПУ CybTouch 8 дуже легкий в роботі, має інтуїтивно зрозумілий і кольоровий сенсорний екран.

• Прості сторінки, чіткий дисплей, великі клавіші
• Інтуїтивно зрозумілий, зручний інтерфейс
• Зручне бездротове резервне копіювання даних
• Оновлення за допомогою пк або ноутбука
• Різні автоматичні розрахунки вигину
• Можливість управління 4-ма осями
• Автоматичний розрахунок послідовності вигину
• Спостереження за допомогою бездротового зв'язку із ПК або ноутбука USB-порт для передачі даних / резервного копіювання
• Проста установка і навчання
• Контекстна допомогу та попередження через спливаючі вікна
• До 99 вигинів у кожній програмі
• Вбудована бібліотека з 50 верхніх і нижніх інструментів
• Точне позиціонування зі зворотним зв'язком по швидкості, тиску і паралелі
• Простий доступ до параметрів машини
• Введення кута вигину безпосередньо на контролері РЄ з управління безпеки
• Більше 20 варіантів мови
• Надійний і ергономічний дизайн
• Висока швидкість введення
• Автоматична настройка зусилля згинання
• Можливість отримання з одного разу (без випробування) бажаного кута згинання, вводячи перед цьому тип матеріалу, товщину, ширину і довжину листа
• Автоматична настройка позицій заднього упору згідно з програмою гнуття
• Автоматичний підрахунок робочого ходу, відповідного заданому куті гнуття
• Сумісність згинаються деталей і інструментів
• Можливість зворотного виклику збережених програм.

Додаткові особливості:

• Осі Y1+Y2+Х;
• Лінійні енкодери марки Heidenhain-Givi musure забезпечують синхронізацію осей Y1 і Y2 траверси з остюком ±0.01 мм;
• Задній упор з віссю X оснащений кулькової гвинтової парою і двигун типу АС;
• Оригінальна гідравлічна система з технологією пропорційного клапана марки Bosch-Rexroth або Hoerbiger;
• Електрична система з охолодженням марки SIEMENS;
• Механічна система затиску пуансона типу Amada Promecam;
• Задній захисний світловий екран;
• Передній супорт з Т – подібний паз і міліметровою лінійкою;
• Відповідно нормам безпеки РЄ.

Стандартна комплектація:

• Панель управління Cybelec Cyb Touch 8;
• Лінійні енкодери Givi Misure;
• Автоматичний задній упор;
• 2 гідравлічних циліндра;
• Підсвічування заднього упору.

Огляд опцій

Доступні опції:

• Вісь R; Панель управління - Delem, Cybelec, Esa;
• Можливість установки лазерної або світловий системи безпеки лінії згину;
• Датчики безпеки електричної і задній панелі;
• Подовжена передня підтримка;
• Пересувна передня підтримка;
• Ручна компенсація прогину;
• Додаткові пальці заднього упору;
• Підігрівач/охолоджувач гідравлічного масла.

Опції

• Вісь R для листогиб з ЧПУ 30,40 тонн - 183139,00 руб
• Задній упор з сервоприводом для листогиб з ЧПУ і NC - 159643,00 руб
• Додаткові пальці заднього упору - 18910,00 руб
• Передній упор 400mm - 11856,00 руб
• Передній упор 600mm - 12389,00 руб
• Оптичний бар'єр 83941,00 руб
• Ручна компенсація прогину балки - 40192,00 руб
• Матриця 1250mm, цілісна, 60x60mm, 4 канальна, 6,10,12,16 mm - 45527,00 руб
• Пуансон 1250mm, сегментований, P1010, 88 градусів - 30766,00 руб
