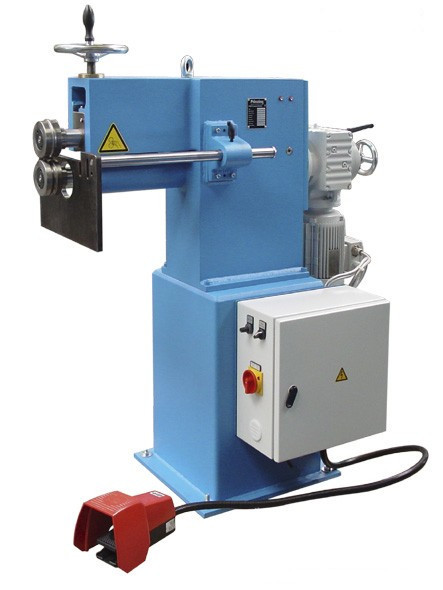

Електромеханічна зіг-машина Prinzing SME-80/5P Товщина металів 1.5 мм Виліт роликів 520 мм

Промисловий зіговочний верстат SME-80/5P

Головні властивості

• Виробник PRINZING

• Країна-виробник Німеччина

• Образ приводу Електронний

• Товщина металу 1.5 мм

• Робоча швидкість 0-20 м/хв

• Виліт роликів 520 мм

• Відстань між центрами роликів 80 мм

• Характеристики живлення

• Електроживлення 3x380/50 В/Гц

• Споживана потужність 1.5 кВт

Габарити

• Довжина 1300 мм

• Ширина 900 мм

• Висота 1500 мм

• Авторитет 300 кг

Особливості

• Електромеханічна зіг-машина SME-80/5P зумовлена для обробки металу шириною до 1.5 мм при найвищому вильоті роликів 520 мм;

• Управління верстатом виконується з підтримкою електро перемикачів і ножної педалі управління;

• Верстат оснащений масивним двошвидкісним двигуном з м'якою регулюванням швидкості і реверс;

• Довговічний зварний корпус SME-80/5P виконаний з листової сталі, посилені вали і підшипники з загартованої конструкційної сталі;

• Верстат обладнаний паралельним притиском валів.

Ради по використанню

• Електронна зіг-машина SME-80/5P створена для виготовлення повітропроводів та водостоків в критеріях серійного виготовлення.

Вироблені операції з комплектом роликів (комплект роликів поставляється окремо):

• Відбортовка торців труб;

• Кромкогибочні операції на плоских болванках при виробництві круглих заглушок і відбортовка частин відводів прямокутних повітроводів;

• Формування стоячого замку;

• Кругла відбортовка країв труб;

• Гофрування торців труб;

• Складання стопорного зіга.

Огляд налаштувань

• Зіговочні ролики Prinzing: Зіг-машини Prinzing мають всі шанси працювати з великою кількістю образів роликів для виконання всіляких типових операцій.

Зіговочні ролики на подобі BA Використовуються для відбортовки на краях труб.	Зіговочні ролики BB Ці ролики використовується для приготування відбортовки на краях врізок.
Зіговочні ролики BC Ці ролики дають можливість виконувати кромкогибочні операції на плоских болванках при виробництві круглих заглушок і відбортовки частин відводів прямокутних повітроводів.	Зіговочні ролики BD Зіговочні ролики на подобі BD використовується для приготування відбортовки на краях довгих круглих труб
Зіговочні ролики ZA, ZB, FA Ці ролики використовується для завальцювання труб	Зіговочні ролики KA Ролики цього на подобі (комплект з 2-ух пар) використовуються для патрубкового з'єднання частин відводів круглих труб при подальшій роликової або ж контактної точкової зварюванні
Зіговочні ролики KB Ролики КВ застосовуються для осаджування на зиговочной машині стоячого замку, для сполучення частин круглих переходів і відводів на стоячому фальці, для болванок повітроводів і водостоків	Зіговочні ролики S, SD Ці ролики використовуються для формування подвійного зіга
Відрізні ролики M Використовуються для поперечного різання труб. У комплекті зі спеціальним тримачем дозволяють вирізати круги з листових заготовок	Зіговочні ролики V Ці рол Джерело: МОНАКС.ги іки применяюются для круглої відбортовки країв ізоляційних кожухів

Фірма Prinzing ще виготовляє профілюючі зіговочні ролики на подобі RA, PK, PB; ролики для гофрування KK; ролики на подобі SL для формування невигадливого зіга на трубах дрібного поперечника.

Функції

• Электроприжим верхнього валу з ЧПУ управлінням і сенсорним екраном (пам'ять на 200 прогр.) для SME 80
• Центральна система мастила, ручне управління для SME 80
• акаленная розділова пластинка для SME 80
• Допомога нижнього валу для SME 80
• Допоміжне джерело для роликів для SME 80 (настроюється)
• Допоміжна гайка для роликів для SME 80
• Ролики BA, BB, BC, BD, BE, BM для SME 80 (кожна пара)
• Ролики BMV застосовуються з направляючою для труб для SME 80 (кожна пара)
• Ролики V для підготовки з'єднання країв теплоізоляційних кожухів для SME 80 (кожна пара)
• Ролики SK для прямокутного зіга для SME 80 (кожна пара)
• Ролики S для підсилюючого (наполегливої) зіга для SME 80 (кожна пара)
• Ролики F для підготовки фальцевого з'єднання на розділах відводів для SME 80 (кожна пара)
• Ролики ZA, ZB для закриття країв труб для SME 80 (кожна пара)
• Ролики KA, KB для підготовки патрубкого з'єднання круглих труб і колін для SME 80 (кожна пара)
• Гофрирующие ролики E для SME 80 (кожна пара)
• Відрізні ролики M для плавною і нержавіючої сталі для SME 80 (кожна пара)
• Тягнуть накладки на відрізні ролики для SME 80
• Особливий інструмент для профілювання труб дрібного поперечника, вкл. 1 штир і 1 перстень для SME 80
• Змінний штир для інструменту для профілювання труб дрібного поперечника для SME 80 (додатково)
• Особливу перстень для інструменту для профілювання труб малий. поперечника для SME 80 (додатково)
