Система для вирізки і вварки люків обичайки великого діаметру Promotech MCM 4000

Установка MCM 4000 - це мобільне обладнання з ЧПУ для різання і подальшої вварки різних елементів у вирізаний отвір. Машина може працювати як на циліндричних так і на плоских поверхнях, причому машину можна встановлювати як всередину обичайки, так і зовні на спеціальному балконі.

Машина МСМ може вирізати отвори і знімати фаску в щоглах вітрогенераторів, обечайках з товщиною стінки до 150 мм за допомогою всього одного оператора. Система MCM включає повне управління виробничим процесом з єдиного Пульта дистанційного управління.

Переносна панель управління

Найбільш яскравим прикладом успішного застосування MCM 4000 є вирізка отвори в башті вітрогенератора для дверного отвору. Для цієї операції потрібно вирізати отвір, підготувати фаску і потім вварить дверну раму. Враховуючи діаметр башти вітрогенератора, товщину стінки дана задача досить трудомістка, впливає на виробничий цикл і потребує великої кількості часу.
На одній машині MCM 4000 може використовувати газопламенную різання, плазмове різання і зварювання і всім ці управляє один оператор.

Переваги машини ЧСЧ:

• нескладне і зрозуміле програмне забезпечення, яке не вимагає якого-небудь програмування або дорогого навчання оператора на відміну від робототехнічних комплексів. Після введення даних необхідного отвори або сканування деталі, яку необхідно вварить програма самостійно визначає всі параметри різання і зварювання.

• однією машиною і одним оператором можна здійснювати газову різання, плазмове різання і зварювання.

• зварювання можна здійснювати методом SAW (дугове зварювання під флюсом) або FCAW (зварювання порошковими дротами)

• При необхідності MCM дозволяє вручну або напівавтоматично регулювати положення пальника в процесі зварювання.

• завдяки тому що машина сканує елемент який потім вваривается в отвір ручним або автоматичним способом, враховуються всі відхилення і вирізаний отвір виходить точно відповідним геометрії виробу.

• МСМ істотно знижує часові та фінансові витрати на різання і зварювальні операції завдяки точній підготовки отвору під зварювання. Порівняно з ручним процесів різання і зварювання витрачений час знижується в 3-4 рази.

• Wi-Fi моніторинг / on-line з'єднання віддаленої діагностики

SAW зварювання, дефективность становить менше 1%

Автоматичне різання і зняття фаски

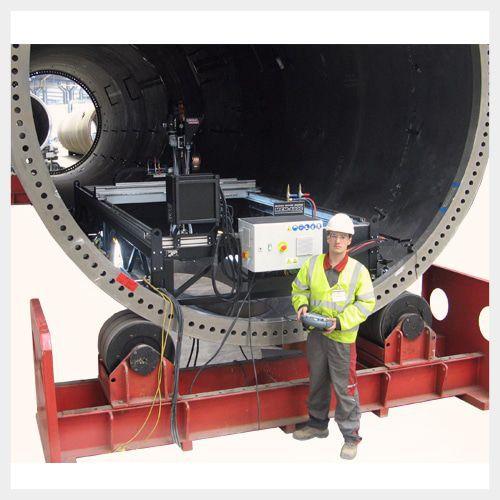

Внутрішнє розташування установки

Зварювання дверного отвору в вітрогенераторі

Технічні характеристики:
