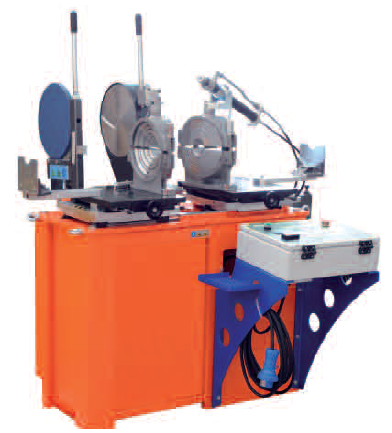

Машина для виготовлення фітингів RITMO ALFA 200 CTB

Цехова зварювальна машина для виробництва фітингів. Відводи 40-200 мм, трійники і хрестовини 63-160 мм.

Опис

Цехова зварювальна машина призначена для зварювання сегментних відводів (до Ø 200 мм), трійників,хрестовин і Y-образних фітингів (до 160 мм Ø) з допомогою спеціальної конструкції затискачів. Машина ALFA 200 CTB може приварювати в стик різні литі або спеціальні фітинги для отримання певного виробу. Машина складається з:

• стіл центратора з двома каретками, одна з яких приводиться в рух гідравлічним приводом, двома бічними опорами з вкладишами;

• панель управління з автоматизованою системою управління Easy Life, завдяки якій весь цикл стикового зварювання машина виконує автоматично з мінімальною участю оператора при введенні параметрів зварювання і подальшим контролем;

• нагрівач з важелем і механізмом ковзання.

• електричний торцеватель для обробки торців перед зварюванням з микровыключателем;

• верхній циліндр для закріплення у верхній точці затискачів, використовується при зварюванні труб з великою площею перерізу торця.

Технічні характеристики

ВІДВОДИ		40 ÷ 200 мм 0° ÷ 45°
Y-ОБРАЗНІ		63 ÷ 160 мм 45° ÷ 60°
ТРІЙНИКИ		63 ÷ 160 мм
ХРЕСТОВИНИ		63 ÷ 160 мм
Харчування		230В однофазне 50/60Гц
Сумарна потреб. потужність		3150 Вт
Робоча температура		0 ÷ 300°С
Температура окруж. середовища		-5 ÷ +40°С
Матеріали		ПЕ, ПП
РОЗМІРИ
Центратор		1060 x 1210 x 1580 мм
МАСА
Центратор		248 кг

Комплектація

• Зварювальна машина з панеллю управління, бічними опорами Ø 200 мм з вкладишами від Ø 40 до Ø180 мм, нагрівачем, торцевателем, верхнім циліндром і набором інструментів.

Додатково

• Затискачі для відводів з вкладишами від Ø 40 до Ø 180 мм;

• Затискачі для трійників/хрестовин з вкладишами від Ø 63 до Ø 140 мм;

• Затискачі для Y-образних фітингів з вкладишами від Ø 63 до Ø 140 мм;

• Правий або лівий спец. затискач з вкладишами від Ø 40 до Ø 180 мм;

• Зажим для фланців.
