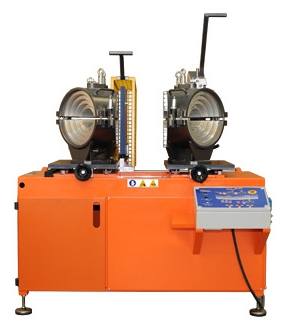

Машина для виготовлення фітингів RITMO ALFA 400 M

Цехова зварювальна машина для виробництва фітингів. Відводи 110-400 мм, трійники і хрестовини 110-315 мм.

Опис

Цехова зварювальна машина для зварювання сегментних відводів (до Ø 400 мм), Y-образних фітингів, трійників і хрестовин (до Ø 315 мм) за допомогою спеціальних затискачів.

Машина ALFA 400 M може приварювати в стик різні литі або спеціальні фітинги для отримання певного виробу. Машина складається з:

• Стіл центратора з каретками і гідравлічним приводом;

• панель управління з автоматизованою системою управління Easy Life, завдяки якій весь цикл стикового зварювання машина виконує автоматично з мінімальною участю оператора при введенні параметрів зварювання; система оснащена вбудованою функцією протоколювання із внутрішньою пам'яттю. Протоколи зварювання завантажуються на комп'ютер через серійний порт (або через адаптер USB) за допомогою програмного забезпечення. Портативний принтер також може бути приєднаний до машини для оперативного друку протоколів зварювання.

• Нагреватель с новой системой горизонтального скольжения и автоматической подачей и удалением во время сварочного цикла.

• Электрический торцеватель с системой скольжения для обработки торцов сегментов перед сваркой оснащен микровыключателем.

• Верхний цилиндр используется для сварки труб с большой площадью сечения торца.

Машина выпускается в модификациях: 230 В и 400 В.

Технические характеристики

ОТВОДЫ		90 ÷ 400 мм мм 0° ÷ 60°
Y-ОБРАЗНЫЕ		90 ÷ 315 мм 45° ÷ 60°
ТРОЙНИКИ		90 ÷ 315 мм
КРЕСТОВИНЫ		90 ÷ 315 мм
Питание		230 В однофазное/400 В 3F + N + PE
Суммарная потреб. мощность		7360 Вт
Рабочая температура		180 ÷ 280°С
Температура окруж. середовища		-5 ÷ +40°С
Матеріали		ПЕ, ПП
РОЗМІРИ
Центратор		1490 х 2020 х 1700 мм
МАСА
Центратор		647 кг

Комплектація

Зварювальна машина в комплекті:

• панель управління;

• нагрівач;

• торцеватель;

• верхній циліндр;

• набір інструментів.

Додатково:

• затискачі відводів до Ø 400; вкладиші Ø 90 - Ø 355 мм;

• затискачі Y до Ø 315; вкладиші Ø 90 - Ø 280 мм;

• затискачі трійників/хрестовин Ø 315 мм; вкладиші Ø 90 - 280 мм;

• прав. або лев. спец. затискач Ø 400 мм внесок. Ø 315 мм;

• вкладиші прав. або лев. спец. затискача Ø 90 - Ø 355 мм;

• зажим для фланців.
