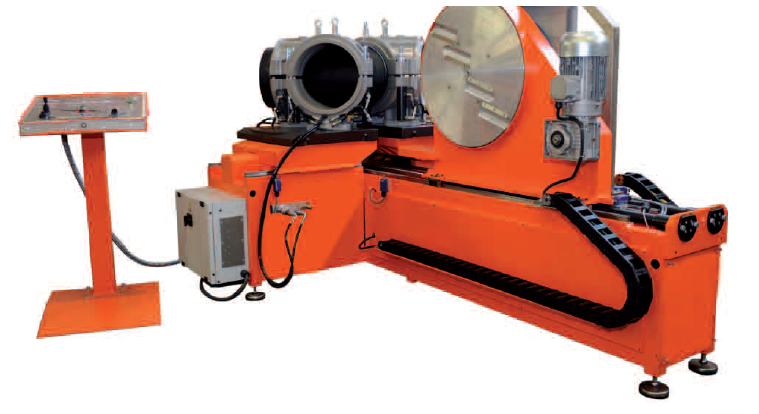

Машина для виготовлення фітингів RITMO ALFA 400 СТВ

Цехова зварювальна машина для виробництва фітингів. Відводи 110-400 мм, трійники і хрестовини 110-355 мм.

Опис

Цехова зварювальна машина для стикового зварювання сегментних відводів (до Ø 400 мм), Y-образних фітингів,трійників і хрестовин (до Ø 355 мм) за допомогою спеціальних затискачів. Затискачі для відводів і Y-образних фітингів відкриваються, закриваються і фіксуються за допомогою гідравлічного приводу; затискачі трійників і хрестовин відкриваються і закриваються оператором вручну.

Машина ALFA 400 CTB може приварювати в стик різні литі або спеціальні фітинги для отримання певного виробу. Машина складається з:

• Стіл центратора з каретками і гідравлічним приводом обох кареток;

• панель управління з автоматизованою системою управління Easy Life, завдяки якій весь цикл стикового зварювання машина виконує автоматично з мінімальною участю оператора при введенні параметрів зварювання; система оснащена вбудованою функцією протоколювання із внутрішньою пам'яттю. Протоколи зварювання завантажуються на комп'ютер через серійний порт (або через адаптер USB) за допомогою програмного забезпечення. Портативний принтер також може бути приєднаний до машини для оперативного друку протоколів зварювання.

• Нагрівач з новою системою горизонтального ковзання і автоматичною подачею і видаленням під час зварювального циклу.

• Електричний торцеватель з системою ковзання і гідравлічною системою подачі/видалення для обробки торців сегментів перед зварюванням оснащений микровыключателем.

• Верхній циліндр використовується для зварювання труб з великою площею перерізу торця.

Технічні характеристики

ВІДВОДИ		110 ÷ 400 мм 0° ÷ 60°
Y-ОБРАЗНІ		110 ÷ 355 мм 45° ÷ 60°
ТРІЙНИКИ		110 ÷ 355 мм
Матеріали		ПЕ, ПП
Харчування		400 В-Трифазне+N- 50/60 Гц
Сумарна потреб. потужність		16000 Вт
Робоча температура		180 ÷ 280°С
Температура навколишнього середовища		-5 ÷ +40°С
РОЗМІРИ		(Д х Ш х В)
Центратор		2560 х 1725 х 1450 мм
МАСА
Центратор		1200 кг
