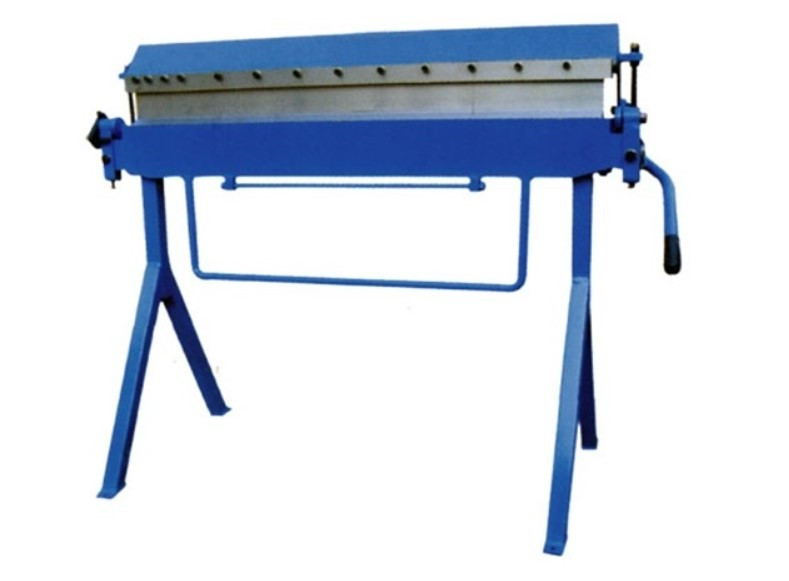

Машина листогинальна W1.2x1010
Машина листогинальна W1.2x1010
52 531 ₴52 006 ₴
Готово до відправки
+380 (67) 648-44-47
менеджер
  • +380 (50) 726-25-61
    менеджер
Опис
Характеристики
Інформація для замовлення

Особливості:

1. Гібічне лезо — це скромна скриня з простим конструкцією та легким управлінням.

2. З відтінком гнучкого ножа для гнучкого профілю.

3. Сегмент різної ширини.

4. Максимальна товщина вигину 1,2 мм.

Технічні характеристики

Артикул 373104
Модель W1.2X1010
Включення Ширина 1010 мм
Товщина 1,2 мм
Угол 0-150 °
Розмір пакування  130x77x52 см
вага Нетто/ вага Брутто (Кг) 118/150

Стандартні Приналежність:

Стенд

Додаткові аксесуари:

Ні.

Сегментні листозгини

Ручні сегментні листозгини - це верстати з ручним приводом, які призначені для згинання металевих листів. Головною особливістю таких листозгин є наявність комплекту сегментів на притискному механізмі. Завдяки цьому на верстатах можна виконувати згинання окремих елементів листа із заданими розмірами, що дозволяє виготовляти вироби складних форм.

Основні вузли

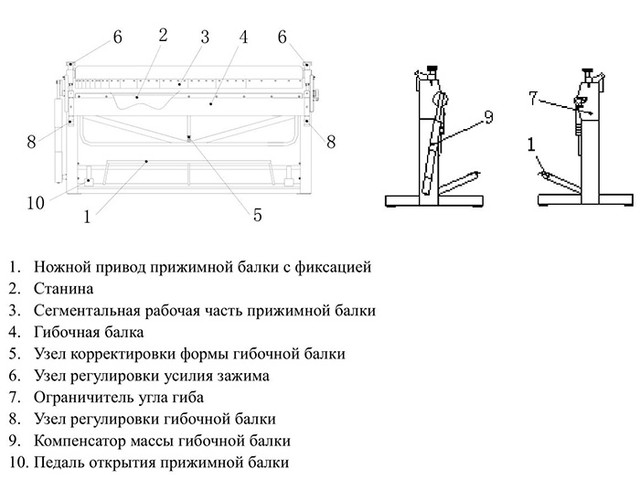

До основних елементів сегментних листозгинальних верстатів відносяться: сталева станина, на яку монтуються основні вузли, притискна, опорна та згинальна балки, вузол затиску притискної балки, вузол компенсатора згинальної балки, комплект сегментів різної ширини та додаткові вузли (компенсатори ходу, фіксатори і т.д. .).

Принцип роботи сегментного листозгину

Перед початком будь-якої згинальної операції здійснюється налаштування сегментного листозгину. Вона полягає у встановленні на притискну балку необхідного комплекту сегментів різної ширини таким чином, щоб при згинанні металевого листа вийшов виріб заданої форми. Для виконання операції заготівля фіксується між притискною та згинальною балкою у попередньо виставлених упорах. Далі за допомогою ручного приводу здійснюється переміщення поворотного механізму до заданого кута, заготовка притискається до сегментів та обжимається. Потім відбувається повернення поворотного механізму у вихідне положення і готовий виріб виймається з листозгину. Універсальність сегментних листозгинів

На відміну від звичайних ручних листозгинів сегментні листозгини вважаються обладнанням універсального типу, тому що навіть найпростіший сегментний листозгинальний верстат може виготовляти вироби різної конфігурації. Ручні сегментні листозгини часто використовуються для дрібносерійного виробництва коробок, кришок, піддонів, кожухів, що захищають, зливових систем, прямокутних повітроводів, додаткових елементів, вентиляційних коробів, корпусів різних пристроїв, заготовок коробчатих форм і т.д. За рахунок чого досягається така універсальність? Саме наявність набірних сегментів дозволяє виробляти вироби практично будь-якої конфігурації.

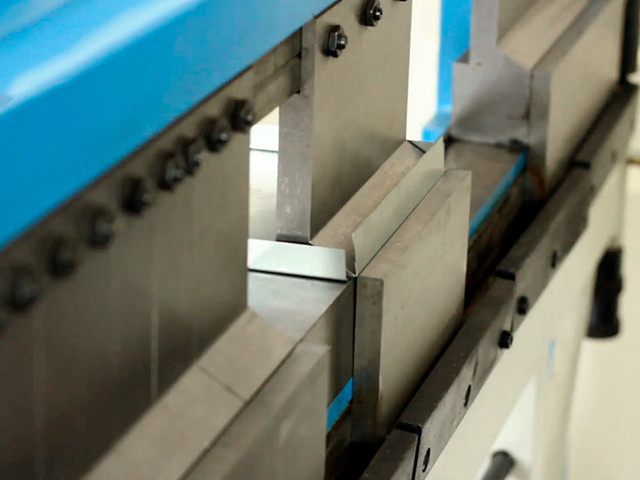

Сегменти для ручних листогибів являють собою різні за формою, висотою та шириною згинальні матриці, виготовлені з інструментальної сталі 9ХС або ХВГ. Сегменти листогибів мають низьку шорсткість Ra 1,6 - 2,5 та твердість 52 - 57 HRC. Оскільки ручні сегментні листогиби, за дуже рідкісним винятком, немає можливості регулювати величину ходу рухомий балки, то висота всіх сегментів для конкретної моделі чи серії робиться однаковою.

Сегменти можуть бути встановлені не тільки на одній балці, а на двох або трьох, а також форма сегментних ножів може бути різною. Наприклад, прямокутна, пірамідоподібна форма у вигляді чобітка, завдяки чому забезпечується можливість виготовлення складних виробів з непаралельними згинами.

Основні
Країна виробникКитай
СтанНовий
