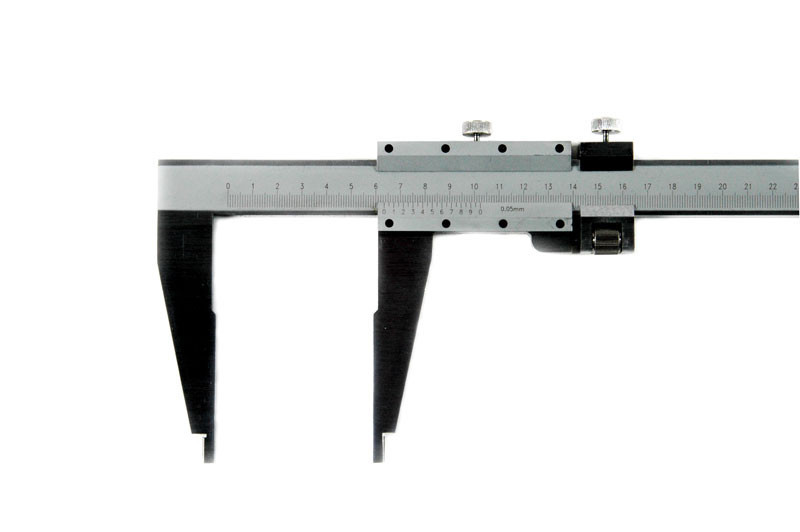

Штангенциркуль ШЦ-III-500 0,1 губки 90 мм
Штангенциркуль ШЦ-III-500 0,1 губки 90 мм
4 426 ₴
В наявності
+380 (67) 648-44-47
менеджер
  • +380 (50) 726-25-61
    менеджер
Опис
Характеристики
Інформація для замовлення

ШТАНГЕНЦИРКУЛІ НОНИУСНЫЕ



Штангенциркулі ГОСТ 166-89 виготовлятися з вуглецевої з хромовим покриттям з нержавіючої сталі, зі значенням відліку по нониусу 0,05 мм і 0,1 мм, 1 і 2 класів точності, з дюймовою і метричної шкалами. Твердість вимірювальних поверхонь інструментальної та конструкційної сталі не менше 59 HRC, з нержавіючої сталі не менш 51,5 HRC

Призначені для вимірювання зовнішніх і внутрішніх розмірів і розмітки:

· ШЦ-I ― з двостороннім розташуванням губок для зовнішніх і внутрішніх вимірювань і з лінійкою для вимірювання глибин;
· ШЦ-II ― з двостороннім розташуванням губок для вимірювання зовнішніх і внутрішніх розмірів і для розмітки;
· ШЦ-III ― з односторонніми губками для вимірювання зовнішніх і внутрішніх розмірів і для розмітки





Штангенциркуль, як і інші штан інструменти , що має вимірювальну штангу (звідси і назва цієї групи) з основною шкалою і ноніус— допоміжну шкалу для відліку часток поділок. Точність його виміру — десяті/соті (у різних видів) частки міліметра.

На прикладі штангенциркуля ШЦ-I:

  1. штанга;
  2. рухлива рамка;
  3. шкала штанги;
  4. губки для внутрішніх вимірювань;
  5. губки для зовнішніх вимірювань;
  6. лінійка глибиноміра;
  7. ноніус;
  8. гвинт для затиску рамки.

Примітка: на деяких примірниках штангенциркуля у верхній частині рухливої рамки можливо присутність шкали, що вимірює відстань в дюймах (див. анімацію нижче праворуч). 1 дюйм = 2,54 см = 25,4 мм.

За способом зняття показань штангенциркулі поділяються на:

  • нониусные,
  • циферблатні — оснащені циферблатом для зручності і швидкості зняття показань,
  • цифрові — з цифровою індикацією для безпомилкового зчитування.

Порядок відліку показань штангенциркуля за шкалами штанги і ноніуса:

  • вважають число цілих міліметрів, для цього знаходять на шкалі штанги штрих, найближчий зліва до нульового штрихові ноніуса, і запам'ятовують його числове значення;
  • вважають частки міліметра, для цього на шкалі ноніуса знаходять штрих, найближчий до нульового розподілу і збігається зі штрихом шкали штанги, і множать його порядковий номер на ціну поділки 0,1 мм) ноніуса.
  • підраховують повну величину показання штангенциркуля, для цього складають число цілих міліметрів і часток міліметра.
  • Штангенциркулі за ГОСТ 166-89:

  • ШЦ-I — штангенциркуль з двостороннім розташуванням губок для вимірювання зовнішніх і внутрішніх розмірів і з лінійкою для вимірювання глибин.
  • ШЦК — (штангенциркуль з круговою шкалою). У виїмці штанги розміщена рейка, з якою зчеплена шестірня головки, тому показання штангенциркуля, що відповідають положенню губок, читають за шкалою штанги і круговою шкалою головки по положенню стрілки. Це значно простіше, швидше і менш утомливо для виконавця, ніж читання відліку по нониусу;
  • ШЦТ-I — з одностороннім розташуванням губок, оснащених твердим сплавом для вимірювання зовнішніх розмірів і глибин в умовах абразивного зношування.
  • ШЦ-II — з двостороннім розташуванням губок для вимірювання зовнішніх і внутрішніх розмірів і для розмітки. Для полегшення останньої оснащений рамкою мікрометричної подачі.
  • ШЦ-III — з одностороннім розташуванням губок для вимірювання зовнішніх і внутрішніх розмірів.
  • ШЦЦ — з цифровою індикацією (електронний).




Основні
ВиробникЕталон
Країна виробникКитай
Гарантійний термін12 міс
Розташування губокОдностороннє
Тип інструментуШтангенциркуль
Тип штангенциркуляМеханічний
