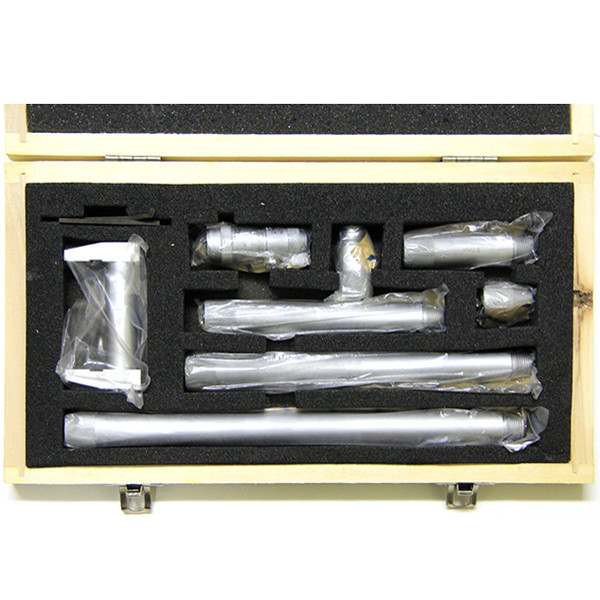

Нутромір мікрометричний ПК ГТО НМ 50-600 0,01 ГОСТ 10-88

НУТРОМІР МІКРОМЕТРИЧНИЙ

НМ 50 - 600 0,01 ГОСТ 10-88

Для точної перевірки отворів використовують мікрометричні нутроміри, у яких ціна поділки становить 0,01 мм, а похибка показань становить не менше ніж ±0,006 мм

Мікрометричний нутромір, який також називають «штихмасс», призначається для вимірювання внутрішніх розмірів деталей абсолютним методом. Мікрометричний нутрометр може мати різні межі вимірювань: від 50 до 75 мм, від 75 до 175 мм, від 75 до 600мм, від 150 до 1250 мм, від 860 до 2500 мм і від 1520 до 4000 мм.

Мікрометричний нутромір конструктивно подібний микрометру. До складу такого мікрометра входить мікрометричний гвинт, барабан, який жорстко з'єднаний з мікрометричним гвинтом, ковпачок, який закріплює барабан на микрометрическом гвинті, стебло із запресованим у нього сферичним вимірювальним наконечником, запобіжний ковпачок і стопор.

Мікрометричний нутромір, при використанні, вимагає встановлення строго перпендикулярно відносно осі вимірюваного отвору. Для цього один кінець мікрометричного нутромера необхідно встановити на край отвору, а інший переміщати в діаметральній площині, так само, як і при вимірах індикаторним нутромером.

Мікрометричний гвинт у мікрометричного нутромера ідентичний гвинта мікрометра для зовнішніх вимірювань. Така конструкція мікрометричного гвинта дозволяє проводити виміри з точністю до 0,01 мм, та знімати показання таким же чином, як і з звичайного мікрометра.
