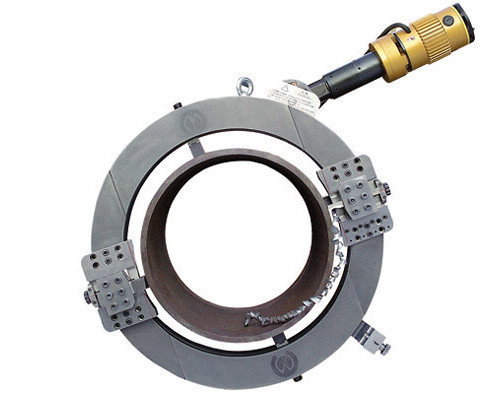

Труборіз роз'ємний ТР-750 для труб 600-750 мм (Електропривод 220В)

  • В наявності
  • Код: ТР-750

518 090 ₴

+380 (67) 648-44-47
менеджер
  • +380 (50) 726-25-61
    менеджер
повернення товару протягом 14 днів за рахунок покупця
Труборіз роз'ємний ТР-750 для труб 600-750 мм (Електропривод 220В)
Труборіз роз'ємний ТР-750 для труб 600-750 мм (Електропривод 220В)
518 090 ₴
В наявності
+380 (67) 648-44-47
менеджер
  • +380 (50) 726-25-61
    менеджер
Опис
Характеристики
Інформація для замовлення

Рознімний електричний труборіз для сталевих труб діаметром від 10 до 1500 мм

Роз'ємні електричні труборізи для безогневого різання труб. Рознімна конструкція дає змогу застосовувати його для виконання робіт як у стаціонарних, так і польових умовах. Розділений на 2 частини корпус трубореза дає змогу встановлювати його на вже змонтованих трубопроводах для виконання ремонтних робіт. Можливе різання труб із будь-яких матеріалів.

Робочим інструментом є два різці, за один оберт хід різця 0,1 мм. На труборіз встановлюється 2 різці. Можливе встановлення одного різця для відрізання краю труби, іншого для зняття фаски або 2 різальні різці — тоді процес різання буде швидшим удвічі. Рознімні труборізи кріпляться на трубі за допомогою 4-8 кулачків (залежно від розміру). Усі моделі обладнані сервоприводом SHINKO ELECTRIC, який контролює процес роботи, керуючи швидкістю різання та моментом обертання — захищаючи привод від перевантажень.

У стандартній комплектації, труборіз постачається з різцями для труб із товщиною стінки до 25 мм. Для різання труб із товщиною стінки понад 25 мм — необхідний спеціальний тип різців, що постачається за додатковим замовленням.

Підготовка до роботи

Монтаж роз'ємного трубореза виконується в кілька прийомів. Дві половини корпусу труборіза встановлюються на трубі, потім вирівнюються й закріплюються. Залежно від діаметра труби, може виникнути необхідність застосування накладних кулачків (додаткових проставок). Корпус труборіза має бути встановлений перпендикулярно оброблюваною трубою. Кулячки мають розташовуватися по горизонтальній і вертикальній осі.

Вирівнювання й центрування корпусу трубореза, починається з вертикальної осі та закінчується вирівнюванням по горизонтальній осі. Для точного встановлення використовуйте будівельний рівень. Для перевірки та точності вирівнювання, різці встановлюються на відстані 2 мм від крайки труби та виконується один повний оберт різімачів. Після налаштування на труборіз встановлюється привод.

Робота з труборізом

Подавання різців виконується автоматично. Для отримання якіснішого різання та збільшення ресурсу різців — рекомендується використовувати СОЖ для різання металу.

Для виконання операцій з відрізування, торцюванню або зняття фаски застосовуються різні типи різців. Щоб відрізати трубу — необхідно встановити тільки відрізні різці. Для відрізання та зняття фаски — у труборіз закріплюються різці відрізний і фасочний із потрібним кутом. Для зняття фаски на відрізаній трубі — досить використовувати тільки фаскові різці. Форма та кут фаски залежать від обраного різця.

Електричний труборіз дасть змогу виконати такі опрерації

  • Механічне різання труб
  • Зняття фаски із зовнішньої крайки труби
  • Зняття фаски з заходом
  • Торцювання труб

57 аркуш і характеристики електричних труборізів P3-SD

Ціни вказані в доларах!
Модель Для труб, мм Швидкість обертання, об/хв Напруга живлення, В Потужність, Вт Вага, кг
P3-SD 80 10-80 20 220 1000 13
P3-SD 150 65-150 16 220 1000 15
P3-SD 300 150-300 13 220 1000 30
P3-SD 450 300-450 10 220 1000 45
P3-SD 600 450-600 8 220 1000 65
P3-SD 750 600-750 7 220 2000 80
P3-SD 900 750-900 6 220 2000 100
P3-SD 1050 900-1050 5 220 2000 120
P3-SD 1200 1120-1240 4 220 2000 140
P3-SD 1350 1150-1300 4 220 2000 170
P3-SD 1500 1300-1500 4 220 2000 210

Різці

Модель Найменування
P3-SD RO Різець відрізний
P3-SD RF Різець фасочний (30 градусів)
P3-SD RF Різець фасочний (37 градусів)
P3-SD RF Різець торцювальний (90 градусів)
P3-SD RK Комплект різців: 2 відрізні, фасочний 30 град., фасочний 37,5 град.

Копальний супорт

Жорстка конструкція роз'ємної рами та супортів на трубі гарантує поєднання початкової та кінцевої точок траєкторії руху різця, а також відрізання труби в площині, перпендикулярної осі труби. Спеціальний супорт-копір обкочує трубу за зовнішньою або внутрішньою поверхнею, забезпечуючи точне формування геометрії надходження крайки відповідно до овальній труби. Конструкція супорта дає змогу швидко змінювати різець без демонтажу верстата з труби, водночас різець жорстко закріплений у супорті, що виключає вібрацію системи "інструмент — деталь".
Артикул Найменування
TP-KS Копальний супорт

Перетворювач частоти

У процесі різання, торцевування та зняття фаски на трубах за допомогою верстатів серії ТР виникає потреба регулювання обертів двигуна для оптимізації режимів обробки. Двигуни представлених верстатів не мають вбудованого регулювання частоти обертів, у зв'язку з чим використовується додатковий пристрій у формі частотного регулятора ES022, що дає змогу компенсувати зазначену нестачу. Перевага використання частотного регулятора особливо помітно під час зміни матеріалу оброблюваних труб із чорної сталі на труби з кольорових металів або неіржавкої сталі. Правильний підбір частоти обертання різального інструмента дає змогу збільшити швидкість і чистоту оброблення обраного матеріалу. Оптимальний для обраного матеріалу режим оброблення істотно знижує навантаження на рухомі вузли верстатів і електропривод, що дає змогу продовжити термін експлуатації верстата та різального інструмента.
Артикул
TP-PCH

Пристосування для внутрішньої розточування труби (Державка піднутрення)

Державка занурення призначена для тримання спеціального різця.Після відрізання труби, за допомогою спеціального пристосування, є можливість зробити внутрішню розтушку.
Артикул
TP-PDVRT
Основні атрибути
ВиробникВитязь
Країна виробникКитай
Гарантійний термін12 міс
Максимальний діаметр труби750 мм
Користувацькі характеристики
СтанНове
