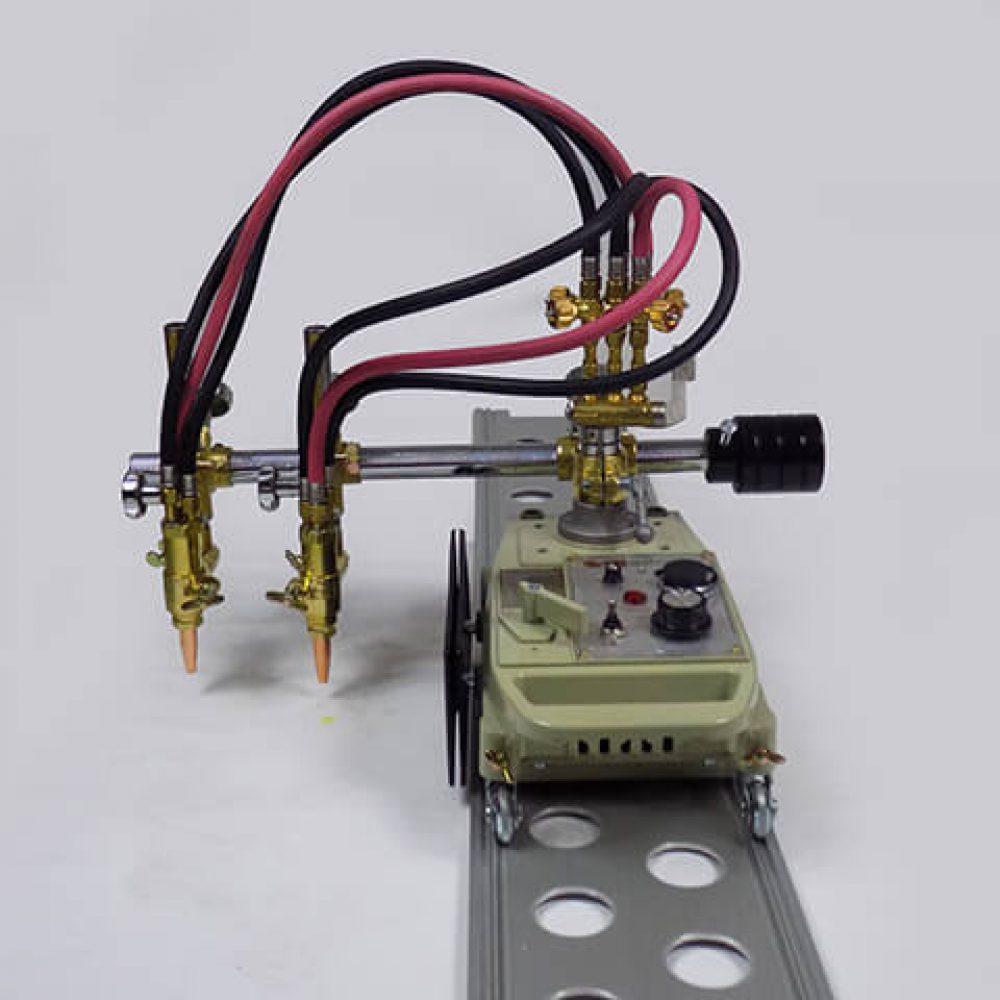

Газорізальна машина Huawei CG1-100H

Газорізальна машина Huawei CG1-100H

Портативна машина, призначена для виконання прямолінійного або кругового різання і зняття V-, Х- і Y-подібної фаски під зварювання на кромках сталевих листів товщиною від 5 до 100 мм.

Блок різання складається з газових вентилів з клапаном, консолі з противагою та різака, встановленого в тримачі. Утримувач різака має рейковий механізм, який дозволяє переміщати різак вздовж консолі, регулювати висоту установки різака над поверхнею металу, а також встановлювати кут нахилу різака в межах ±45°. Положення різака фіксується гвинтами.

Газорозподільник машини забезпечений клапаном, що відкриває подачу газу до різаків машини і має три робочі положення:

• закрито;
• підігріваючий кисень і|горючий газ відкриті;
• ріжучий кисень, підігріваючий кисень і горючий газ відкриті.

Особливості

Довговічність і простота експлуатації.
Легкий, міцний і компактний литий корпус з алюмінію, оснащений подвійним термозахисним металевим екраном з тефлоновим покриттям.
Регульований кут нахилу різака в межах ±45°.
Аналогова панель управління для регулювання швидкості різання в межах 50-750 мм/хв.
Циркульне пристосування, що дозволяє вирізати кола або фланці діаметром від 200 до 2000 мм.
Додаткові напрямні, які стикуються між собою і дозволяють збільшити довжину лінії різу.

Технічні характеристики
Напруга 220 В ±10%, 50 Гц
Двигун 110 В, 50 Гц, 30 Вт
Частота обертання двигуна 4200 об/хв
Швидкість різання 50-750 мм/хв
Товщина різання 5-100 мм
Кут фаски 0-45 °
Діаметр кругового різання 200-2000 мм
Робочий газ ацетилен/пропан
Габарити 435×210×240 мм
Маса 21 кг

Варіанти різу по колу

Комплектація

Комплектація
Каретка CG1-100H.
Стандартна комплектація різака.
Комплект рухомого вузла – 1 шт.
Сопло – 6 шт.
Пуансон – 1 шт.
Кабель живлення – 1 шт.
Посібник з експлуатації.
Сертифікат кваліфікації
Газовий розподільник – 1 шт.
Кульковий гвинт М4 - 2 шт.

Напрямна рейка закуповується окремо.
