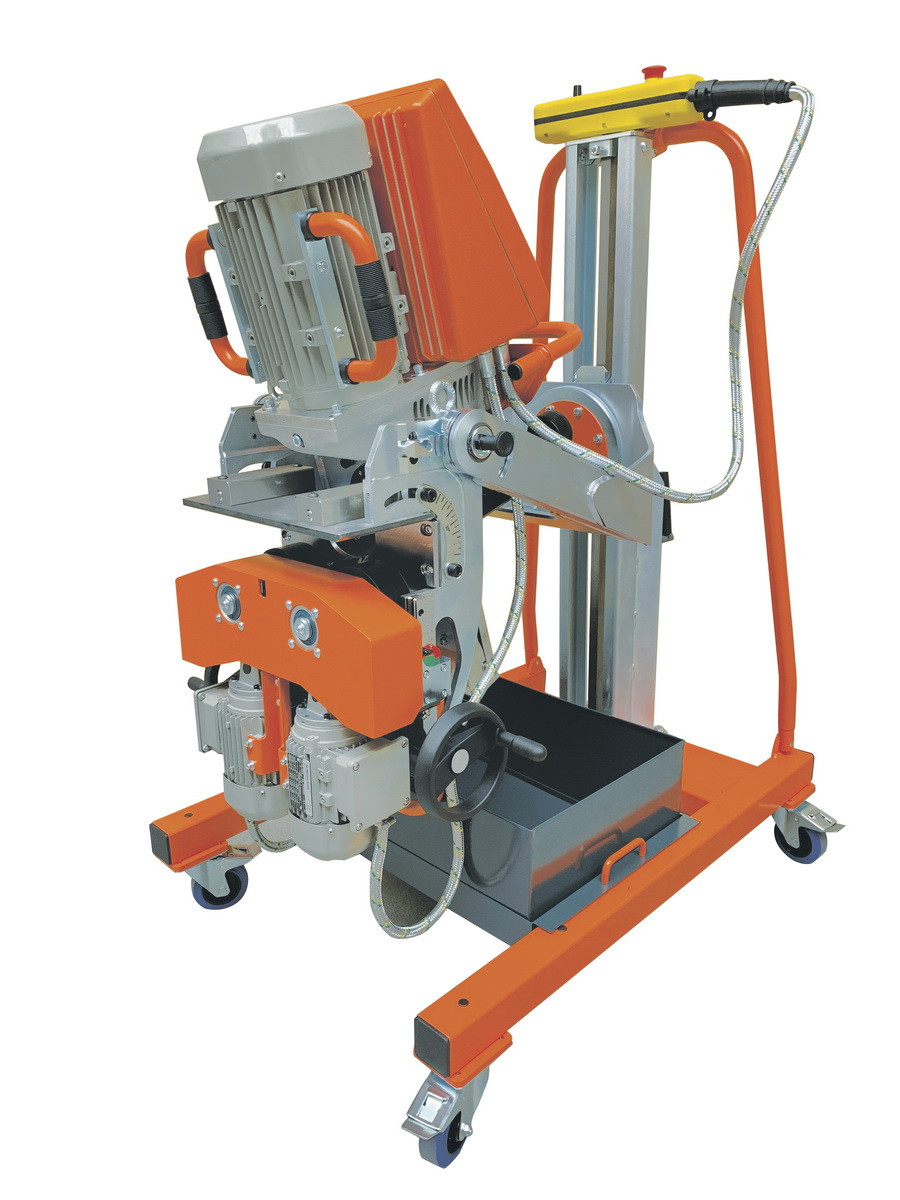

Автоматичний фаскознімач UZ-50 NKO Machines (Чехія)

Система для зняття фаски UZ50 Triumph (фаска макс. 50 мм)

Високопродуктивний верстат для зняття фаски з матеріалів, таких як конструкційна сталь, нержавіюча сталь, Hardox, Weldox і алюміній, з унікальною двосторонньою системою зняття фаски та автоматичним перемиканням.

3 ФАСОВІ МАШИНИ В ОДНОМУ МАШИНІ + 3D АДАПТИВНА СИСТЕМА = УНІКАЛЬНЕ РІШЕННЯ, ВИНАЙДЕНЕ ТА ВИРОБЛЕНЕ В ЧЕХІЇ


• Автоматична подача з можливістю плавного регулювання швидкості подачі в діапазоні 0-1,2м/хв
• Високошвидкісний фрезерний інструмент із ріжучими пластинами з подовженим терміном служби, максимальна ширина скошеної кромки 62 мм/20°, 50 мм/45°
• Змінна настройка бажаного кута в діапазоні 15°-60° без необхідності заміни будь-якої деталі
• Товщина матеріалу 7-80мм
• Все електрообладнання укладено в пилозахисний розподільний щит підвищеної стійкості до вібрації.
• Машина оснащена найсучаснішими засобами безпеки
• Декларація відповідності CE включена в комплект поставки

Унікальний 3D МАНІПУЛЯТОР - унікальна конструкція маніпулятора дає можливість просто повернути фрезу на 180° для виконання двосторонньої фаски X, K. Для точіння не потрібні інструменти. Немає необхідності обробляти матеріал = велика економія часу


• Система швидкого підключення дає можливість підключати та від’єднувати UZ50 Triumph від маніпулятора за кілька секунд без використання будь-яких інструментів. Ви будете використовувати це в ситуації, коли маніпулятор не може слідувати за машиною через низьку якість робочої підлоги. Тоді машина здатна самостійно їздити по матеріалу
• Система 3D дозволяє машині адаптувати своє робоче положення до поточної ситуації на робочому місці, так звана UZ50 плаває на обробленому аркуші та компенсує будь-які нерівності підлоги або деформацію матеріалу.
• 3D-маніпулятор також гарантує зручне транспортування машини по робочому місці
• Підйомний механізм дозволяє легко регулювати робочу висоту машини
• Великі ходові колеса гарантують комфортне подолання перешкод і нерівностей
• Можливість роботи з маніпулятором і без нього
• Можливість використовувати 3D-маніпулятор як стаціонарну робочу станцію для обробки невеликих деталей або як кріплення UZ50 Triumph

UZP 30 - Додатковий стіл для обробки дрібних деталей до UZ50 TRIUMPH (так зване з рук на машину)


• Препарат призначений для використання з апаратом UZ50 Triumph
• Регулювання бажаного кута в діапазоні 20°-60° без необхідності заміни будь-якої деталі
• Підготовка дозволяє скошувати навіть невеликі розміри заготовки, яку ви вставляєте безпосередньо в верстат. Тоді весь процес обробки відбувається автоматично без необхідності утримувати заготовку

ASP - активний інтелектуальний захист верстата від перевантаження.
Це система, яка контролює миттєве навантаження верстата через знос інструменту, занадто високу швидкість подачі або неправильно налаштовану машину. Система ASP активно інформує оператора про цей факт блиманням індикатори на пульті дистанційного керування. Якщо оператор не вживає заходів для зменшення навантаження на машину протягом 20 секунд (регулювання розміру знімання, зміна ріжучих пластин, зменшення швидкості подачі), система від’єднує колеса подачі, і машина зупиняється. Увага, система не захист від ударного перевантаження!Систему ASP можна придбати лише як аксесуар
разом із новою машиною.


Технічні дані:
UZ50 Triumph + МАНІПУЛЯТОР 3D
кут α макс.- ширина фаски (P)
15° - 60° змінна
15° 62 мм (рекомендовано обробити в 3 етапи)
20° 62 мм (рекомендовано обробити в 4 кроки)
25° 56 мм (рекомендована обробка в 4 етапи)
30° 52 мм (рекомендована обробка в 5 кроків)
35° 51 мм (рекомендована обробка в 5 кроків)
40° 51 мм (рекомендована обробка в 5 кроків)
45° 50 мм (рекомендована обробка в 5 кроків
50° 51 мм ( рекомендована механічна обробка в 5 кроків)
55° 51 мм (рекомендовано в 5 кроків)
60° 52 мм (рекомендовано в 5 кроків)

Технічні характеристики обробленого матеріалу:
вуглецева сталь, нержавіюча сталь, алюміній, Hardox і Weldox можуть мати фаску.

• Товщина матеріалу: 7 - 80 мм
• Мінімальний розмір заготовки: 200 x 100 x 7 мм, з кріпленням для невеликих заготовок
• Максимальний розмір матеріалу: без обмежень

Параметри приводу та різання:

• Потужність двигуна: 4000 Вт/400 В/3 фази/50 Гц
• Фреза Ø: 85 мм
• Кількість ріжучих пластин: 5 шт

Привід подачі:

• 2x двигун, потужність 120Вт/400В/3-фазний/50Гц
• автоматичний, керований частотним перетворювачем привід подачі з можливістю регулювання швидкості подачі
• 0-1,2 м/хв відповідно до оптимальних умов різання
• Вага системи UZ50 Triumph + МАНІПУЛЯТОР 3D: 175 кг



Пристрій для зняття фаски на невеликих заготовках (так званий з рук на верстат)

Технічні дані:

Розмір верстака	700 х 200 мм
Робоча висота	914 мм
Вага (без системи UZ50)	30 кг
Найменший можливий розмір оброблюваного матеріалу	200 х 100 х 7 мм
Діапазон придатних кутів	20°-60° безперервно регулюється
