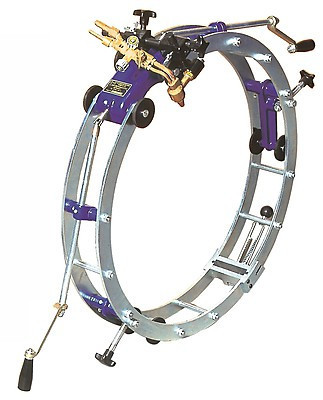

Газорезательная машина Zinser RSV
Переносні машини для різання труб серії RSV німецького виробника ZINSER призначена для точного газополуменевого різання сталевих труб і зняття фасок під зварювання в польових умовах при будівництві магістральних трубопроводів, так і в цехових умовах. Мобільні машини ZINSER дозволяють різати сталеві труби різного діаметру і готувати зварювальний шов з мінімальним об'ємом підготовчих земляних робіт, так як досить 270 мм зазору під трубою, щоб зробити різку. Це досягнуто конструктивно за рахунок малих габаритів машини. Машина кріпиться на трубу за допомогою спеціальних роз'ємних ободів притискними колесами. Таке кріплення забезпечує максимально точне позиціонування на трубі, це особливо важливо для малих діаметрів труб. При роботі машина RSV-4 переміщається по спеціальному сталевому поясу-бандажу, який надягають на трубу і забезпечує точне позиціонування машини.
При використанні пояса виготовленого на замовлення машина RSV-4 дозволяє різати труби діаметром до 4500 мм Робочий газ: пропан або ацетилен (вказується при замовленні). Регулювання положення різака: вертикальна і горизонтальна з допомогою зубчастих рейок.
Дана машина може поставлятися з електричним і ручним приводом.
Характеристики
| Модель | RSV-0 | RSV-1 | RSV-2 | RSV-3 | RSV-4 | RSV-4/14 |
| Розміри розрізуваних труб, мм | 70-120 мм | 120-270 мм | 270-420 мм | 420-620 мм | 400-1240 мм | > 1400 мм |
| Габаритні розміри, мм | 330х300х150 | 450х410х150 | 620х580х150 | 820х770х150 | 650х400х 200 | 650х400х200 |
| Повний вага комплекту не менш | ручна 10 кг | ручна 18 кг | ручна 25 кг | ручна 30 кг | ручна 30 кг | ручна 30 кг |
| електрична 23 кг | електрична 30 кг | електрична 36 кг | електрична 36 кг | електрична 36 кг |
Сталева стрічка - бандаж
| Артикул | Найменування |
| 234 9990-002 | Для труби діаметром 400 - 600 мм |
| 234 5210-001 | Для труби діаметром 600-1000 мм |
| 234 9990-003 | Для труби діаметром 800 - 1200 мм |
| 234 9990-004 | Для труби діаметром 1200 - 1500 мм |
| 234 9990-005 | Для труби діаметром 1400 - 1600 мм |
| 234 9990-020 | Для труби діаметром 1500 - 1800 мм |
| 234 9990-006 | Для труби діаметром 1500 - 2000 мм |
| 234 9990-050 | Для труби діаметром 2000 - 2500 мм |
Комплект ацетиленових сопів
| Артикул | Найменування |
| 235 3050-001 | Сопло 3-10 мм |
| 235 3050-002 | Сопло 10-30 мм |
| 235 3050-003 | Сопло 30 - 60 мм |
| 235 3050-004 | Сопло 60-100 мм |
Комплект пропанових сопів
| Артикул | Найменування |
| 235 3090-012 | Підігрівний сопло 3-100 мм |
| 235 3060-001 | Ріжуче сопло 3-10 мм |
| 235 3060-002 | Ріжуче сопло 10-30 мм |
| 235 3060-003 | Ріжуче сопло 30 - 60 мм |
| 235 3060-004 | Ріжуче сопло 60-100 мм |
Інші приналежності
| Артикул | Найменування |
| 235 3090-023 | Сталева коробка для сопел |
| 235 3010-017 | Голки для чищення сопів |
| 235 7110-033 | Запальничка |
| 235 6010-042 | Універсальний гайковий ключ |
| 231 4010-001 | Ацетиленовий різак (без сопел) |
| 231 4030-001 | Пропановий різак (без сопел) |
| 293 9990-014 | Коробка для транспортування (тільки для RSM - 4) |
