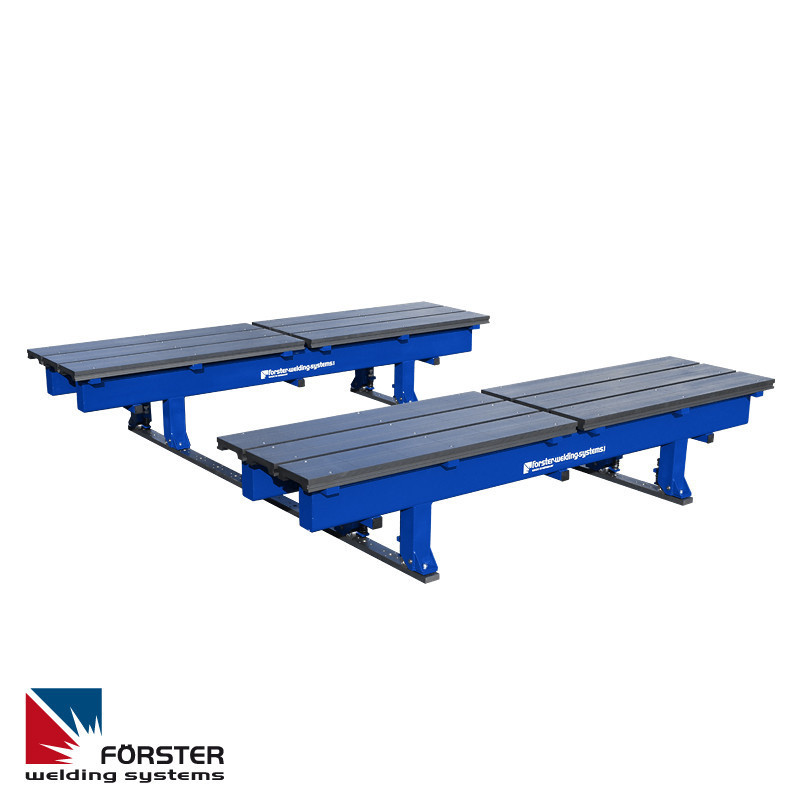

Пересувні пристрої (столи) на рейках

Пересувні пристрої (столи) на рейках

Виконуйте зварювання великих сталевих конструкцій на пересувних пристроях (столах – платформах).

Області застосування зварювальних столів на рейках:

• вагонобудування
• виготовлення кузовів
• виготовлення перил
• будівництво мостів
• будівництво приміщень
• зведення сталевих конструкцій
• висотне будівництво
• краностроение

Зварювальні пристрої (зварювальні столи) або столи ― платфоми на отнивелированных рейках можуть пересуватися паралельно або один за одним у межах всього приміщення і надійно фіксуватися.

При цьому рейки монтуються на відповідні кріпильними елементами:

• безпосередньо в підлога
• або рівно на підлозі

Зварювальні столи ― платформи покриті шинами з сірого чавуну або Al/Cu-сплаву. Дані шини утворюють т-пазову систему, за допомогою якої елементи упору і затиску можуть бути закріплені на поверхні столів-платформ.

Столи-платформи пересуваються і після їх установки на необхідній відстані, фіксуються за допомогою ножного стопорного пристрою.

Установка довжини вузла

На одному з кінців пересувного шляхи встановити один стіл ― платформу і зафіксувати його стопорним пристроєм. Довга сторона останнього буде базової кромкою. Від даної кромки можуть бути заміряні відстані до таких столів ― платформ (в залежності від розмірів вузла).

Кріплення вузлів

Вузли виробів закріплюються на столах-платформах завдяки наявності т-пазової системи і застосування спеціальних кріпильних елементів фірми Förster.
