Роботизовані зварювальні клітинки і роботизовані комплексні установки

Ідеальне взаємодію декількох роботів і позиціонерів як єдиного цілого.
Оптимальна узгодженість автоматичного дугового зварювання і процесу зварювання великих вузлів.

Наша технологія швидкої зварювання дозволяє швидко впровадити роботизовану
зварювальну клітинку зварювальний процес з урахуванням вимог замовника.

Входять до складу всіх комплексних установок:

Джерело живлення
Дигітальну инвентор Puls 400A,
включаючи кабелі управління
і пристрою сполучення.

Зварювальний пальник
45° (500A), з водяним охолодженням.
Зварювальний оснащення: 4-х роликова система подачі
дроту (Encoder), протиударний сенсор, пристрій
для проведення дроту, що з'єднує проводка.

Зварювальні приналежності
Водоохолоджувач з 10-ю літрами охолоджуючої рідини,
пристрій для чищення пальника, вузол техобслуговування,
всі необхідні фіксатори і сполучна проводка.

Техніка безпеки
Захисне огородження, що складається з модульних коробок
листового металу з системою стійок, покритих
напиленими порошковими матеріалами, включаючи
двері для обслуговування та систему вхідного контролю.

Для установок Nr. 20143 und Nr. 20145
2 пневматичних захисних екрану від засліплення,
2 оптичних датчика і пульти для старту

з попередньою збіркою, включаючи попередню
приймання і функціональний тест.

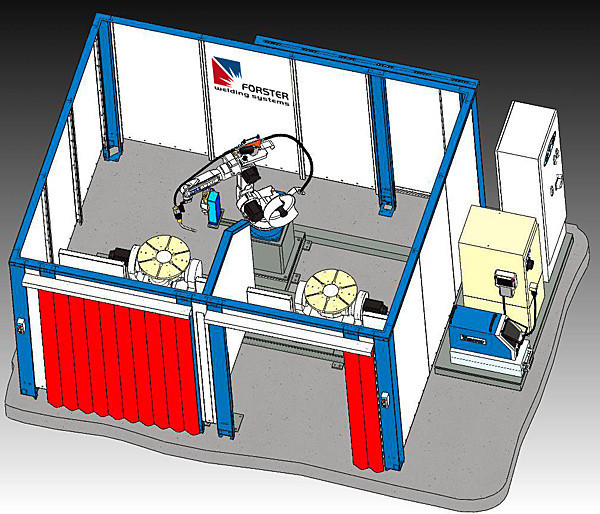

Роботизована зварювальний осередок Nr. 20145
Двухстанционная поворотно-похила установка

6+2-осьовий зварювальний робот з несучою здатністю
6 кг і радіусом дії 1.402 мм,
включаючи пульт керування роботом
і пристрій для ручного програмування.
Расширеное управління роботом для синхронізації
переміщень робота і двох зовнішніх осей.
Основна рама, 3200 мм x 1300 мм x 140 мм (LxBxH).
Трансформатор 7 kVA. Позиційна техніка представлена поворотно-похилим столом, сервомотори управляються роботом. Допустиме навантаження 300 кг, максимальний робочий радіус 400 мм.
