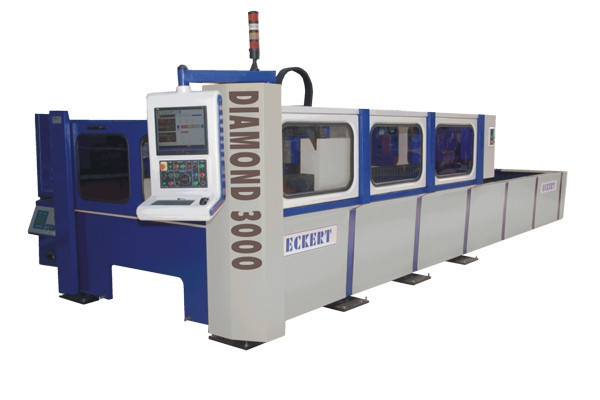

DIAMOND

DIAMOND

Використання пристрою для різання лазерним променем гарантує дуже високу точність і швидкість вирізування деталей. Еластичність програмного забезпечення дозволяє редукувати витрати, які виникають при введенні змін, а також швидкість і простоту створення нових деталей. Вирізання складних форм не створює жодних проблем завдяки вузькій щілині різання і малої смузі впливу тепла.

Переваги:

• двигуни AC з планетарними передачами, а також мікропроцесорним управлінням новлять сервомеханізми, які рухають робочі осі
• висока динаміка машини ― прискорення до 2,0 М
• привід поздовжньої і поперечної подачі верстата заснований на системі точних шліфованих зубчастих планок
• відсутність обмеження розмірів машини
• резонатор СО2 з потужністю 2200W У варіанті до 6000W
• вдосконалений двоядерний процесор системи CNC
• можливість застосування оптичних лінз 5.0" і 7.5" з цифровим коректором різкості
• автоматична система контролю газу ― протиударна система ріжучої головки
• човниковий стіл з двома робочими плитами, поверхнею 3000х1500 [мм] кожна
• програмне забезпечення Windows з базами даних
• об'єднана система вентиляції і очищення
• автоматичні захисні екрани

Конструкція машини Підставу столу виготовлений із сталевих профілів, що гарантують жорсткість конструкції. До профілів прикріплені точні проводки з зубчастими планками. З метою досягнення високої динаміки машини скорочений вага порталу, він виготовлений з алюмінієвих профілів. Під робочою ґратами перебуває ванна для очищення забруднень, які виникають під час процесу різання. Автоматична система очищення складається з трьох секцій. У першій секції осідає шлак видаляється скребковим конвеєром, який є дном ванни, в якій акумулюються забруднення. Система очищення працює зонально в залежності від місця, в якому в даний момент настає різання матеріалу, а гази згоряння видаляються в филттровентилятор. Після проходу газів згоряння через фильтровентилятор на виході системи виходить повітря з високим ступенем очищення. Різаний матеріал розміщується на замінної решітці. Перевагою системи є можливість швидкої заміни ламелей решітки. Вибірково її можна обладнати спеціальними захватами, які дозволяють стабільно прикріпити жесть під час роботи верстата з великою швидкістю. Радіатор Охолоджуюча рідина, через систему охолодження, підтримує постійну робочу температуру, яка гарантує правильне внутрішнє охолодження лазерної системи. Система складається з двох частин. Перша охолоджує розрядну трубу лазера, а друга оптику і лінзи ріжучої головки. Такий поділ функції охолодження виключає можливість конденсації вологи на охолоджуючих елементах. Джерело лазера В результаті багаторічних досліджень і досвіду в будові лазерних пристроїв високої потужності сконструйовано лазерні резонатори CO 2 c потужністю 2.2 kW. Хороша термомеханічна стабілізація машини дозволяє використовувати її в найбільш екстремальних виробничих умовах. Характеристика пристрою:

• Довжина хвилі: 10.6 μm
• Потужність лазера: 2200W
• Стабільність:3%
• Газова суміш: CO2, N2He (4:26:70)
• Витрата газів: 30 n dm3/h (1 dm3 ― 1 літр газу при стандартних умовах T=20 o C, p=1 атмосфера)
• Максимальна частота імпульсу: 3000Hz
• Харчування:38kVA

Ріжуча головка Система HypeCut фірми Hypertherm використовує збирає лінзу, а також безконтактну ріжучу головку, які ліквідують складну процедуру зміни установок для різних матеріалів. Ріжуча головка і лінза призначені для роботи при тиску 27.5 барів і фокусуванні 5,0" або 7,0". Тиск супроводжуючих газів регулюється автоматично на панелі управління. Головка підвішена на ламаній пружині, яка мінімізує ушкодження в разі зіткнення з матеріалом. Система состоит из трёх газовых подсистем: азот, воздух и кислород, а также оснащена системой автоматической установки уровня потока и контроля давления газов. Фирма Hypertherm запантентовала решение, которое заключается в применении в головке специального многоотверстного сопла. Оптическая струя выжигает в сопле круг диаметром который необходим для её прохода. Через остальные отверстия проходят сопровождающие газы. Достоинство этого решения в том что лазерный луч лучше сфокусирован по сравнению с другими решениями.    Характеристика головки:

• оптическая система датчика лазерного луча улучшает возможность контроля процесса резки
• конструкция которая помогает при быстрой и точной замене линз
• замена линз не требует использования специализированных инструментов
• быстрая смена расстояния фокуса позволяет часто изменять толщину жести
• головка охлаждаемая водой оснащена соплами с повышенной живучестью
• противоосколочная система элиминирует потребность использования внешних компонентов
• пружинная поддержка минимизирующая повреждения в случае столкновения режущей головки с материалом
• система очищения N2 предохраняющая лазерный луч от загрязнений
