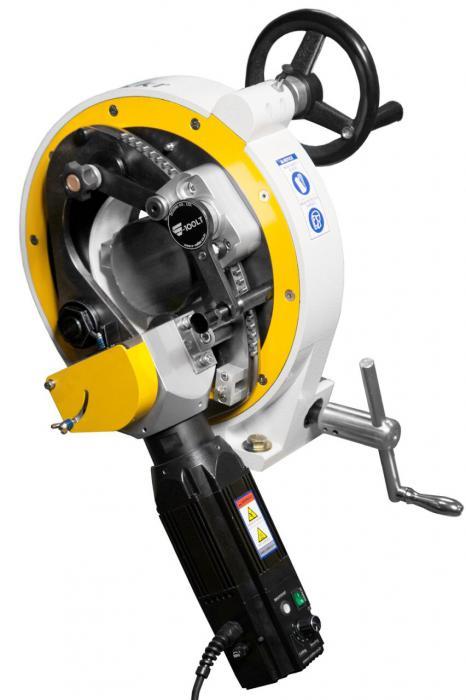

Орбітальний труборіз для різання труб діаметром від 13 до 120 мм (1000 Вт) S-100LT

Орбітальні труборізи DCSENG, Південна Корея

Найвигідніший верстат для орбітальної різання!

Обробна здатність: Труби зовнішнім діаметром 1/4-8 дюймів (6-220 мм)
Максимальна товщина (рекомендується) — 8,2 (5), на основі нержавіючої сталі

• Легко міняти ріжучі диски
• Ефективний і зручний для обробки коротких труб
• Можливість обробки відводів і вигнутих труб
• Кріплення з затвором для різання і зняття фаски
• Максимальну зручність при виконанні повторюваних операцій

Максимальну зручність для користувача

• Мінімальні переналагодження.
• Забезпечуються мінімальні відстані між полотном різання/оброблення та затискачем (фіксованим захопленням).

Оптимальна конструкція для обробки тонких труб Можливість налаштування на різання на різній глибині Підвищену якість різання і скосу фасок Регулювання одним дотиком Затискач зовнішнього діаметра 1/4-8 дюймів за раз Відсутність необхідності в додатковому захоплення Скорочення часу на обробку Оснащеність бесщеточным електродвигуном постійного струму Забезпечення постійних моментів і високої надійності 6 ступенів регулювання швидкості в залежності від типу робіт Вбудований захист від перевантаження Самозмащувальний підшипник приводного валу Підвищена міцність обладнання Мінімальне розгойдування обладнання

Для заміни фрези не потрібно знімати привід, його можна просто відкинути	Зняття фаски кутовий фрезою 30° /32° / 35° / 37,5° / 45°	Індикатор місця різання	Регулятор глибини обробки.	Щітки для автоматичного очищення фрези

Технічні характеристики



Характеристики верстата	НАЙМЕНУВАННЯ		ОД. ВИМІРЮВАННЯ	ХАРАКТЕРИСТИКИ
	Можливості різання і фаски	Хв. / макс. калібр	мм (дюйм)	13 (1/4) / 120 (4)
		Хв. / макс. товщина	мм	0,2 / 8,2 (5)
		Кут фаски		30/32/35/37,5/45
	Механічні характеристики	Розмір (діаметр×довжина×висота)	мм	143×366×383
		Маса	кг	47
	Можливості різання і фаски	Хв. / макс. калібр	мм (дюйм)	20(1/2) / 170(6)
		Хв. / макс. товщина	мм	0,2 / 8,2 (5)
		Кут фаски		30/32/35/37,5/45
	Механічні характеристики	Розмір (діаметр×довжина×висота)	мм	145×466×483
		Маса	кг	66
	Можливості різання і фаскиа	Хв. / макс. калібр	мм (дюйм)	60 (2) / 220 (8)
		Хв. / макс. товщина	мм	0,2 / 8,2 (5)
		Кут фаски		30/32/35/37,5/45
	Механічні характеристики	Розмір (діаметр×довжина×висота)	мм	145×525×542
		Маса	кг	77

· Мінімальна товщина різання на базі 3/8 дюйма

02 Характеристики двигуна

НАЙМЕНУВАННЯ	ОД. ВИМІРЮВАННЯ	ДВИГУН РІЗАННЯ
НОМІНАЛЬНА ПОТУЖНІСТЬ	Вт	1000
НОМІНАЛЬНА НАПРУГА	В	200-220 В змінного струму / 50-60 Гц
НОМІНАЛЬНИЙ СТРУМ	A	5,0
РОБОЧЕ СЕРЕДОВИЩЕ	–	-20℃-40℃/відносить. вологість 20-80 %

Стандартні комплектуючі | Стандартні комплектуючі

· Стандартні комплектуючі



Додаткові комплектуючі | Додаткові комплектуючі

· S-LT_RS: Пристрій для подачі труб

Це обладнання обов'язково для обробки посилених труб.
Легко знайти місце на трубі для відрізу



– Пристрій для подачі труб на стіл
– Зручність різання завдяки пристрою прямої та зворотної подачі.
– Сумісність з S-□□□LT_VS.
– Може використовуватися з наявним обладнанням.

· S-LT_VS: Стенд

Поставляється лише верхня V-подібна головка.

– Стаціонарне пристрій для подачі труб
– Підходить для обертання, прямої та зворотної подачі.
– Сумісність з S-LT_RS.
– Може закріплюватися на наявному стенді.
– Може використовуватися з наявним обладнанням.

· S-LT_MT: Стіл верстата

Стіл обладнання.
Все обладнання поставляється в готовому вигляді і може використовуватися відразу після доставки.

– Поставляється разом з S-□□□LT_RS і 1 комплектом S-□□□LT_VS.
– Передбачає використання прямих трубок 4М.
– Сумісність з S-□□□LT_VS.
– З невеликим ящиком для інструментів – Розмір: 900x2300x750H(900x3600x750H)
– Матеріал: порошкове забарвлення SS400 (верхня пластина STS304)
