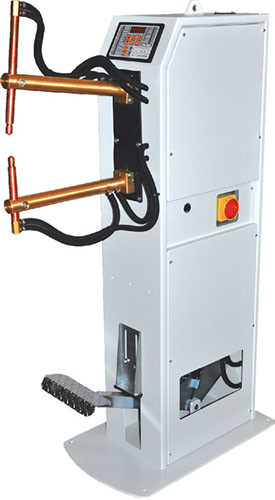

Машина контактного зварювання E4642 (N4604)ножний привід, 20кВА, Виліт плечей 700 мм
- В наявності
130 877 ₴
- +380 (50) 726-25-61менеджер
Основні характеристики
Виробник TECNA
Країна-виробник Італія
Тип приводу Ножний
Потужність зварювання 20 кВА
Макс. товщина зварювання листів 3 + 3 мм
Макс. товщина зварювання прутків 10 + 10 мм
Виліт плечей 700 мм
Продуктивність 400 крапок/год
Параметри підключення
Електроживлення 3x400/50 В/Гц
Габарити
Довжина 330 мм
Ширина 800 мм
Висота 1230 мм
Вага 127 кг
Загальні дані
- Регульований виліт плечей.
- Мідно-хромові електродотримачі, розраховані на тривалий термін служби при важких режимах роботи, прямий та кутовий установки електродів.
- Регульований хід електродів.
- Трансформатор залитий епоксидною смолою.
- Водоохолоджувані трансформатор, плечі, електроди та електродотримачі.
- Вбудований мікропроцесорний блок керування зварювальними параметрами.
- Регульоване зусилля на електродах. Включення зварювального циклу відбувається лише при досягненні необхідного зусилля.
- Педаль з регульованою довжиною.
Параметри і технічні характеристики (відповідно до EN50063-ISO-669)
| Виріб | Арт. | 4640E | 4641E | 4642E | 4643E | 4644E |
|---|---|---|---|---|---|---|
|
Механічний привід |
• |
• |
• |
• |
• |
|
|
Регульований виліт плечей |
• |
• |
• |
• |
• |
|
|
Номінальна потужність при ПВ=50% |
кВА |
16 |
20 |
20 |
25 |
25 |
|
Максимальна потужність при зварюванні |
кВА |
35 |
48 |
39 |
68 |
55 |
|
Напруга холостого ходу вторинного контуру |
В |
3,4 |
4 |
4 |
4,6 |
4,6 |
|
Максимальний струм КЗ |
кА |
12,5 |
14,5 |
12 |
18 |
14,5 |
|
Максимальний зварювальний струм зварювання легких сплавів |
кА |
- |
- |
- |
16,3 |
- |
|
Максимальний зварювальний струм при зварюванні сталі |
кА |
10 |
11,6 |
9,6 |
14,4 |
11,6 |
|
Термоток при ПВ=100% |
кА |
3,3 |
3,5 |
3,5 |
3,8 |
3,8 |
|
Харчування |
*В |
400 |
400 |
400 |
400 |
400 |
|
Запобіжники уповільненої дії |
А |
50 |
63 |
63 |
80 |
80 |
|
Максимальний перетин кабелю при довжині |
мм2 |
6 |
10 |
10 |
16 |
16 |
|
Клас ізоляції |
F |
F |
F |
F |
F |
F |
|
Тиск стисненого повітря |
**бар |
- |
- |
- |
- |
- |
|
Витрата на 100 точок |
Н/м3 |
- |
- |
- |
- |
- |
|
Мінімальний виліт плечей |
мм |
230 |
230 |
380 |
230 |
380 |
|
Максимальне зусилля на електродах |
даН |
240 |
240 |
150 |
240 |
150 |
|
Хід електродів |
мм |
8-44 |
8-44 |
10-60 |
8-44 |
10-60 |
|
Максимальний виліт плечей |
мм |
550 |
550 |
700 |
550 |
700 |
|
Максимальне зусилля на електродах |
даН |
95 |
95 |
80 |
95 |
80 |
|
Хід електродів |
мм |
15-85 |
15-85 |
15-105 |
15-85 |
15-105 |
|
Струм КЗ при максимальному вильоті плечей |
кА |
8,4 |
10 |
8,8 |
13 |
10,5 |
|
Витрата води |
л/хв |
2,5 |
3 |
3 |
3,7 |
3,7 |
|
Мінімальний тиск води |
**бар |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
Рівень шуму при роботі |
дБ(А) |
<70 |
<70 |
<70 |
<70 |
<70 |
|
Умови вимірювання |
(мм) |
20 |
20 |
20 |
20 |
20 |
|
Маса нетто |
кг |
135 |
143 |
146 |
145 |
148 |
|
Габарити в картонній упаковці |
см |
33 х 80 х 123 |
||||
|
Маса брутто |
кг |
140 |
148 |
151 |
150 |
152 |
|
Ø плечей |
мм |
36 |
40 |
40 |
40 |
40 |
|
Ø электрододержателей |
мм |
19 |
22 |
22 |
22 |
22 |
|
Ø конуса електрода |
мм |
12,7 |
14,8 |
14,8 |
14,8 |
14,8 |
Розміри машини точкового зварювання:
Зварювальний контролер TE-90: Сучасний цифровий контролер з простим і зрозумілим управлінням. Показання індикаторів: ON – включення живлення, START – запуск зварювального циклу, START2 – запуск зварювального циклу другої програми, AUX – стискування деталей без включення зварювального струму, CURRENT – подача зварювального струму, SOLENOID VALVE – включення електромагнітного клапана
- Тиристорний блок управління
- Регулювання величини зварювального струму
- Функції наростання зварювального струму і імпульсної подачі струму
- Установка значень часу і струму для другої програми (при використанні додаткової педалі) *
- Простота програмування Перемикач ЗВАРЮВАННЯ / БЕЗ ЗВАРЮВАННЯ Одиночний і циклічний режими *
- Функція компенсації струму вторинної ланцюга *
- Тільки для машин з пневматичним приводом
| Основні | |
|---|---|
| Виробник | TECNA |
| Країна виробник | Італія |
| Гарантійний термін | 12 міс |
- Ціна: 130 877 ₴
