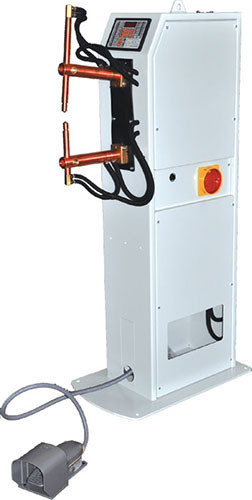

Машина контактного зварювання E4647 (N4609) привід пневмат., 20кВА, Виліт плечей 700мм

Особливості

• Верстат точкового зварювання E4647 оснащений пневматичним приводом стиснення
• Електронний блок керування зварювальними параметрами (ЧПУ)
• Радіальне переміщення робочого плеча, регульований виліт плечей
• Водяне охолодження трансформатора, плечей, електродів
• Мідно-хромові електродотримачі, розраховані на тривалий строк служби

Рекомендації по застосуванню

• Верстат точкового зварювання E4649 призначений для зварювання тонких листів та прутків
• Виробництво з постійною завантаженням

Основні характеристики

• Виробник TECNA
• Країна-виробник Італія
• Тип приводу Ножний
• Потужність зварювання 20 кВА
• Макс. товщина зварювання листів 3 + 3 мм
• Макс. товщина зварювання прутків 10 + 10 мм
• Виліт плечей 700 мм
• Продуктивність 400 Джерело: тчк/год

Параметри підключення

• Електроживлення 3х400/50 В/Гц

Габарити

• Довжина 330 мм
• Ширина 800 мм
• Висота 1230 мм
• Вага 125 кг

Особливості

Машина контактного зварювання E4643 оснащена механічним приводом стиснення

Електронний блок керування зварювальними параметрами (ЧПУ)

Радіальне переміщення робочого плеча, регульований виліт плечей

Водяне охолодження трансформатора, плечей, електродів

Мідно-хромові електродотримачі, розраховані на тривалий строк служби

Рекомендації по застосуванню

Машина контактного зварювання E4643 призначена для зварювання тонких листів і прутків Дрібносерійне виробництво

Загальні дані

• Регульований виліт плечей.
• Мідно-хромові електродотримачі, розраховані на тривалий термін служби при важких режимах роботи, прямий та кутовий установки електродів.
• Регульований хід електродів.
• Трансформатор залитий епоксидною смолою.
• Водоохолоджувані трансформатор, плечі, електроди та електродотримачі.
• Вбудований мікропроцесорний блок керування зварювальними параметрами.
• Регульоване зусилля на електродах. Включення зварювального циклу відбувається лише при досягненні необхідного зусилля.
• Педаль з регульованою довжиною.

Параметри і технічні характеристики (відповідно до EN50063-ISO-669)

Виріб	Арт.	4640E	4641E	4642E	4643E	4644E
Механічний привід		•	•	•	•	•
Регульований виліт плечей		•	•	•	•	•
Номінальна потужність при ПВ=50%	кВА	16	20	20	25	25
Максимальна потужність при зварюванні	кВА	35	48	39	68	55
Напруга холостого ходу вторинного контуру	В	3,4	4	4	4,6	4,6
Максимальний струм КЗ	кА	12,5	14,5	12	18	14,5
Максимальний зварювальний струм зварювання легких сплавів	кА	-	-	-	16,3	-
Максимальний зварювальний струм при зварюванні сталі	кА	10	11,6	9,6	14,4	11,6
Термоток при ПВ=100%	кА	3,3	3,5	3,5	3,8	3,8
Харчування	*В *Гц	400 50	400 50	400 50	400 50	400 50
Запобіжники уповільненої дії 220-230-240 В 380-400-415 В	А А	50 32	63 40	63 40	80 50	80 50
Максимальний перетин кабелю при довжині L = 10 м L = 30 м	мм2 мм2	6 10	10 10	10 10	16 16	16 16
Клас ізоляції	F	F	F	F	F	F
Тиск стисненого повітря	**бар	-	-	-	-	-
Витрата на 100 точок	Н/м3	-	-	-	-	-
Мінімальний виліт плечей	мм	230	230	380	230	380
Максимальне зусилля на електродах	даН	240	240	150	240	150
Хід електродів	мм	8-44	8-44	10-60	8-44	10-60
Максимальний виліт плечей	мм	550	550	700	550	700
Максимальне зусилля на електродах	даН	95	95	80	95	80
Хід електродів	мм	15-85	15-85	15-105	15-85	15-105
Струм КЗ при максимальному вильоті плечей	кА	8,4	10	8,8	13	10,5
Витрата води	л/хв	2,5	3	3	3,7	3,7
Мінімальний тиск води	**бар	2,5	2,5	2,5	2,5	2,5
Рівень шуму при роботі	дБ(А)	<70	<70	<70	<70	<70
Умови вимірювання робочий хід час зварювання зварювальний струм швидкість роботи	(мм) (циклів) (кА) №/хв	20 21 9,4 10	20 17 11 10	20 26 9 10	20 14 13,5 10	20 20 11 10
Маса нетто	кг	135	143	146	145	148
Габарити в картонній упаковці	см	33 х 80 х 123
Маса брутто	кг	140	148	151	150	152
Ø плечей	мм	36	40	40	40	40
Ø электрододержателей	мм	19	22	22	22	22
Ø конуса електрода	мм	12,7	14,8	14,8	14,8	14,8

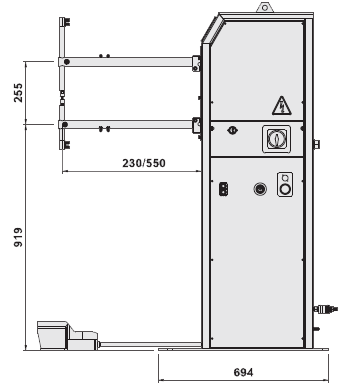

Розміри машини точкового зварювання:

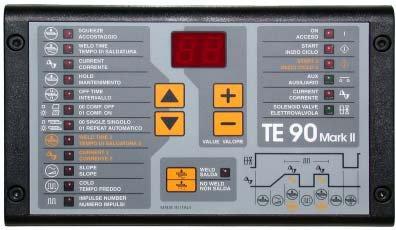

Зварювальний контролер TE-90: Сучасний цифровий контролер з простим і зрозумілим управлінням. Показання індикаторів: ON – включення живлення, START – запуск зварювального циклу, START2 – запуск зварювального циклу другої програми, AUX – стискування деталей без включення зварювального струму, CURRENT – подача зварювального струму, SOLENOID VALVE – включення електромагнітного клапана

• Тиристорний блок управління
• Регулювання величини зварювального струму
• Функції наростання зварювального струму і імпульсної подачі струму
• Установка значень часу і струму для другої програми (при використанні додаткової педалі) *
• Простота програмування
• Перемикач ЗВАРЮВАННЯ / БЕЗ ЗВАРЮВАННЯ
• Одиночний і циклічний режими *
• Функція компенсації струму вторинної ланцюга *
• Тільки для машин з пневматичним приводом
