Верстати контактного зварювання

"Pei-Point" - виробник обладнання для контактного зварювання.

Марка "Pei" існує більше 40 років на міжнародному ринку. Якість і надійність устаткування під час збирання-зварювання деталей з тонколистового металу – основний принцип компанії.

Область застосування контактного зварювання вельми обширна – від великогабаритних будівельних конструкцій і космічних апаратів до мініатюрних напівпровідникових пристроїв і мікросхем.

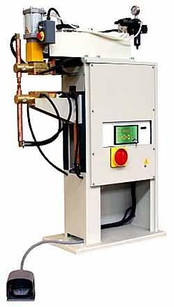

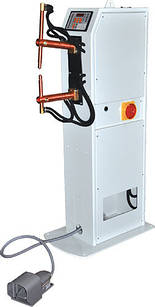

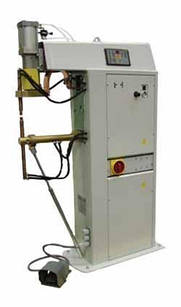

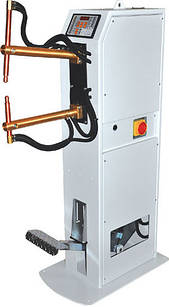

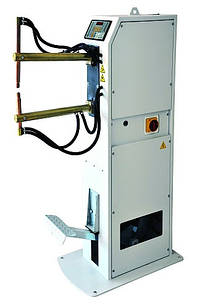

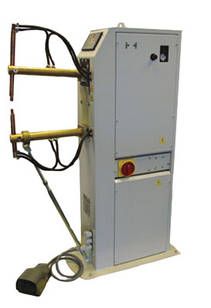

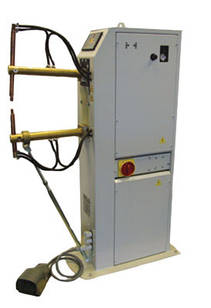

Машини з радіальним ходом електродів серії BSM | BSP | PB | PBP.

Радіальний тип машин для створення зусилля на електродах використовується поворотний рух. Такі верстати можуть мати механічний ножний привід або працювати від пневмоциліндра. Зусилля на електродах зменшується із збільшенням вильоту (довжини руки). Зазор між електродами буде зростати по мірі збільшення вильоту. Вона є досить функціональною, має здатність проникати в деякі важкодоступні місця.

Машини з лінійним ходом електродів серії PF.

У вертикальних верстатах використовується прямолінійний хід електрода. Сучасні зварювальні апарати вертикального типу мають пневмоциліндр, розташований безпосередньо над держателем електрода. Таким чином, вдається усунути прослизання електрода.

Довжина вильоту вертикальної контактної машини фіксована. Якщо потрібно більший зазор між електродами, необхідно додавання опції зворотного або регульованого ходу циліндра.

Машини з лінійним ходом електродів з інверторним джерелом серії PF Inverter.

Переваги машин з інверторним джерелом живлення:

Навантаження при роботі машини контактного зварювання розподіляється рівномірно по 3-м фазах мережі

Навантаження має характер резистивно –ємнісний; минимумреактивноймощности.

Компенсація відхилень режимів контактного зварювання при осідання напруги живильної мережі

Харчування вторинного контуру машини контактного зварювання здійснюється постійним струмом, що мінімізує індуктивний опір контуру і втрати пов'язані з ним.

При введенні феромагнітної маси в контур (деталі) опір контура змінюється незначно і втрати потужності машини контактного зварювання не відбувається.

Настільні машини точкового зварювання PFB.

Ці машини так само як і стаціонарні призначені не для епізодичних зварок а для нормальної промислової експлуатації. Повністю водяне охолодження вторинного контуру, наявність блоку підготовки повітря, розширені функції управління циклом контактного зварювання – “ все як у великих ” .

Доводиться стикатися з завданнями по контактній зварці, коли з одного боку не потрібні машини великої потужності а з іншого – необхідно встановити кондуктор для виробів, працювати з малими за розмірами виробами або одночасно 2-ма (а іноді і 4-ма) машинами на одному виробі. У деяких випадках станина стандартної машини контактного зварювання тільки посідає необхідне місце в робочій зоні, яке може бути використане для складування деталей, розміщення деталей кондуктора, ніг зварювальника.

не Можна забувати, що ергономіка робочого місця і швидкість подачі деталей в контур машини контактного зварювання мають величезний вплив на кінцеву продуктивність.

Машини односторонньої точкового зварювання серії GS.

Ці пристрої не є самостійно працюючими машинами контактної точкової зварки, але з успіхом застосовуються при створенні установок за зварюванні різних площинних виробів, особливо при високих вимогах до відсутності ушкоджень одній із поверхонь.

Підвісні пістолети точкового зварювання серії PN і PN"С"

Підвісні кліщі з водяним охолодженням для контактної точкової зварки, з вбудованим контролером (регулятором) циклу зварювання. Ці кліщі контактного зварювання не містять пневмо - гідравлічних перетворювачів і вимагають мінімального обслуговування при експлуатації, мають непоганий ергономікою (балансування), що дозволяють використовувати їх в серійному виробництві. Система підвіски кліщів контактного зварювання дозволяє їх нахил і вільне обертання навколо осі.

Зварювальні кліщі можуть поставлятися у виконанні і з розташуванням регулятора циклу зварювання в окремій шафі. Цифра, що стоїть після марки позначає номінальну потужність зварювальних кліщів.

Портативні машини точкового зварювання серії PN INVERTER.

Застосування інвертора і живлення силового трансформатора зварювальних кліщів струмом високої частоти дозволяє:

• значно знизити масу кліщів і зробити їх ще більш мобільними
• знизити навантаження на мережу, повністю уникнути можливого перекосу навантаження по фазах
• чітко дозувати енергію імпульсу струму в циклі контактного зварювання
• зварювання на постійному струмі робить процес менш чутливим до знаходження феромагнітних мас усередині вторинного контуру
• скорочення часу зварювання точки на 10-15%
• збільшення терміну служби електродів

Блок керування циклом зварювання і силовий інвертор розташований в окремій шафі.

Портативні машини двосторонньої точкового зварювання серії DR.

Одним з можливих застосувань є застосування таких модулів так само , як і підвісних кліщів контактного зварювання.

Ці модулі контактного зварювання для промислового застосування оснащені рідинним охолодженням, але зусилля стиснення прикладається за рахунок фізичної сили робітника, тому постійність якості такими модулями односторонньої точкового зварювання невисока.

Підключення – до окремо розташованого шафі керування з регулятором циклу зварювання.

Їх застосування дозволяє приварювати листову низько вуглецеву сталь до масивним підстав товщиною до 1.5 мм. Стандартне відстань між електродами 44 мм (може бути збільшено за рахунок застосування фасонних електродів).

Для роботи з ручними модулями односторонньої контактної точкової зварки рекомендуються балансири і системи підвісу і пересування.

Машини рельєфного зварювання серії PFP | PFP Inverter | PFT.

Рельєфний тип Верстати рельєфного типу мають ті ж основні конструктивні особливості, що і вертикального типу. Замість хоботовданные машини оснащені жорсткими нижніми платформами і верхніми притисками, які кріпляться безпосередньо під головою пневмоциліндра. Ці платформи спеціалізовані електроди для рельєфного зварювання. Т-образні пази верхньої і нижньої платформи розташовані під кутом 90 градусів один до одного так, щоб можна було коректувати по осі Х один електрод, а по осі Y інший для забезпечення правильного вирівнювання.

Машины рельефной сварки, как правило, оснащены трансформаторами, которые производят вторичный ток большей силы, чем в вертикальных или радиальных аппаратах сопоставимой мощности кВА.

Рельефная сварка также может быть поставлена в комбинации с другими типами станков. Короткие хоботы на машине точечной сварки с обычным держателем электрода могут быть оснащены соответствующими платформами. Поскольку руки контактной машины заканчиваются дальше держателя и цилиндра, комбинированные станки обычно характеризуются двумя значениями вылетов.

Машины контактной сварки постоянного тока. Они оснащаются программируемыми контроллерами (регуляторами цикла контактной сварки) с различной емкостью памяти программ. Использование постоянного тока и трехфазного питания машины позволяет поднять мощность и использовать вторичный контур с большой площадью.

Одна из модификаций – машина PFC – позволяетвестисварку, втомчислеис перекрывающимисяточкамивместахс затрудненными доступом, где шовная сварка затруднена или невозможна.

Машины шовной сварки серии PFR.

Машины контактной шовной сварки это оборудование для низкозатратной и высокопроизводительной сварки нахлесточных швов. Чаще всего это различные емкости: топливные баки, бочки, мембраны, сильфоны, бойлеры, кухонные мойки и др.

Машины контактной шовной сварки находят применение в серийном или массовом производстве, –вторичныйконтуриегоконфигурацияподстраиваетсяподтипвыпускаемых изделий или свариваемых деталей.

Возможны конфигурации вторичного контура машин - с отклонением роликов для сварки по отбортовке, например при сварке топливных баков, комплектация пантографами для оснастки “подизделие”длясваркинанебольшихтоках при затрудненном доступе к месту шва, сварки продольных швов, с двумя приводными роликами, для контактной шовной сварки обечаек малых диаметров с 2-х сторонним доступом.

Машины для сварки стальных, алюминиевых, медных и латунных проводов серии BTW.

Пневматическое управление.

Настраиваемое расстояние между электродами.

Регулируемое обжатие и сжатие.

Цифровой контроллер PX1500 plus

Сварочные и остальные функции контролируются при помощи микропереключателя.

Одновременное или независимое (опция) зажатие.
